Batteria UAV 6S 30000mAh

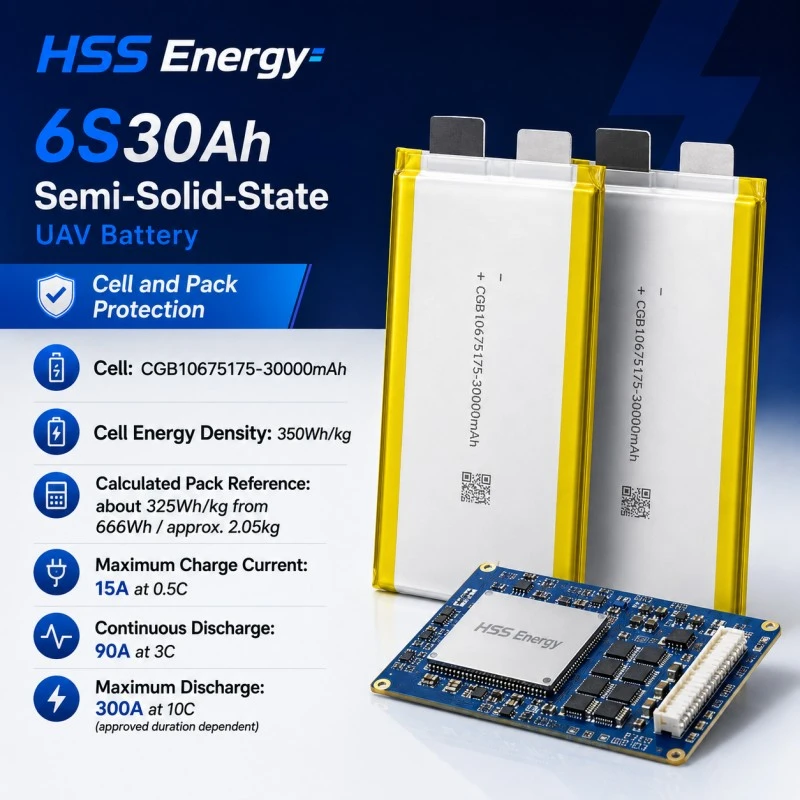

La batteria UAV 6S 30000mAh fornita da HSS Energy è un pacco semi-solido da 22,2 V, 30 Ah costruito attorno a una piattaforma a cella singola da 350 Wh/kg. L'energia nominale è di 666 Wh e la massa della confezione finita è di circa 2,05 kg, fornendo un riferimento calcolato per la confezione completa di circa 325 Wh/kg. La larghezza di 68 mm mantiene il pacchetto materialmente più stretto rispetto alla piattaforma ad alta energia da 40 Ah, mentre la classificazione continua verificata di 90 A conferisce a questo SKU un ruolo diverso rispetto alle opzioni più leggere da 16 Ah e 22 Ah.

Il motivo principale dell'acquisto non è solo la capacità massima. HSS 6S30Ah è posizionato per programmi aeronautici 6S personalizzati che necessitano di un passaggio di corrente sostenuta più forte pur rimanendo all'interno di un'architettura familiare da 22,2 V. L'idoneità finale dipende ancora dai limiti di tensione dell'aeromobile, dalla corrente costante e massima, dalla durata della corrente massima, dalla geometria dell'alloggiamento della batteria, dal connettore, dal profilo del caricabatterie, dalla temperatura e dalla convalida del campione.

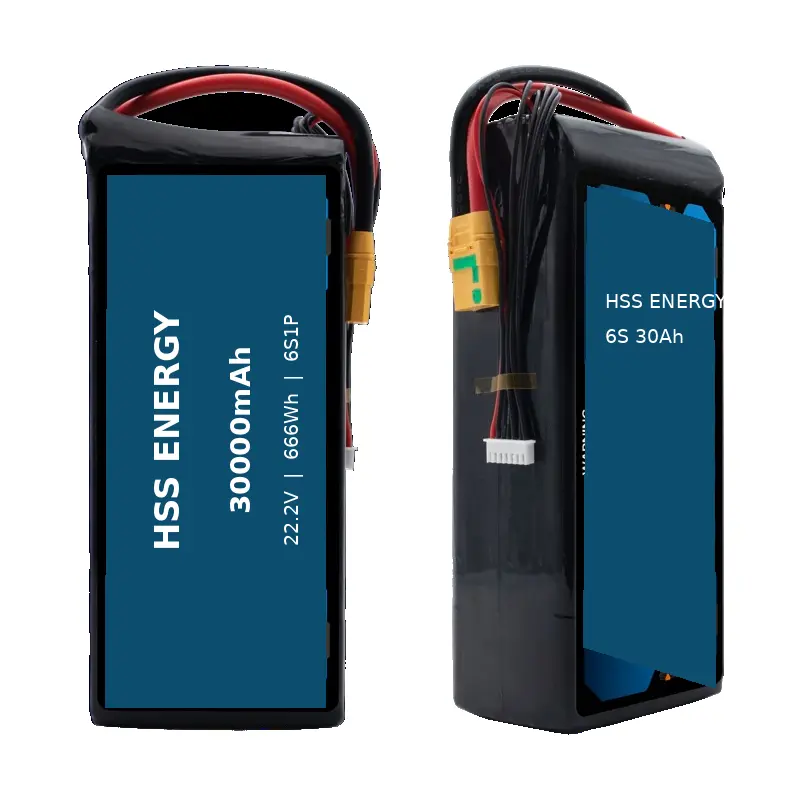

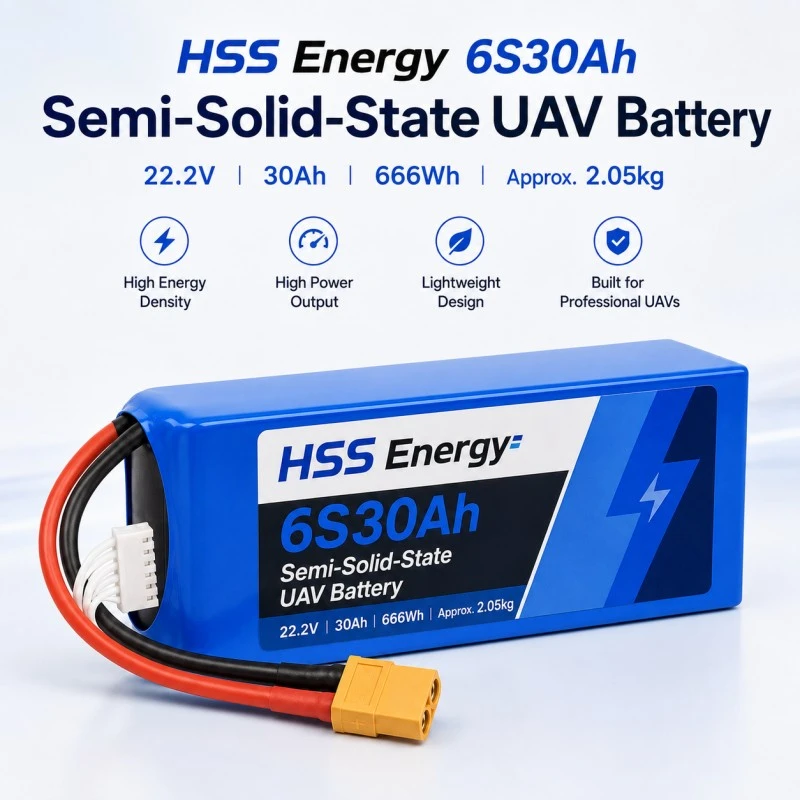

HSS Energy HSS 6S30Ah viste frontali e laterali del prodotto.

Specifiche di prodotto - Elettriche ed energetiche

Specifiche del prodotto: funzionamento, meccanica e interfaccia

I risultati del ciclo di vita variano in base alla velocità di carica/scarica, alla profondità di scarica, alla temperatura, alle pratiche di conservazione e ai criteri di fine vita. Utilizzare le condizioni di test e accettazione applicabili alla configurazione ordinata approvata.

Limite di corrente: prima il carico sostenuto, poi la corrente massima

Per questa batteria UAV semi-solida, la valutazione continua verificata è 90 A a 3 C. Il valore di 300 A è il valore nominale di scarica massima di 10 C e non deve essere trattato come corrente continua. La durata della corrente massima applicabile è definita in base alla configurazione approvata della batteria, alle condizioni di avvio, al raffreddamento, alla temperatura e al ciclo di lavoro dell'aeromobile. Fornire registri della corrente misurata ogni volta che il sistema di propulsione si avvicina al limite superiore della corrente.

Perché 30 Ah esistono nella matrice dei prodotti HSS 6S

HSS 6S30Ah non è una pagina da 22Ah ingrandita e non è una pagina da 40Ah ridotta. Il suo ruolo di matrice è la corrente sostenuta più elevata all'interno della famiglia 6S. Il confronto riportato di seguito costituisce una guida alla selezione della famiglia di prodotti basata su energia, massa, corrente continua, piattaforma cellulare e involucro meccanico verificati; non è una dichiarazione automatica di compatibilità dell'aeromobile.

Rispetto all'HSS 6S22Ah, la piattaforma da 30 Ah aggiunge 177,6 Wh di energia nominale e 24 A di corrente continua, aumentando al contempo la massa approssimativa del pacco di circa 430 g e la larghezza di 13 mm. Rispetto alla piattaforma High Energy da 40 Ah, HSS 6S30Ah trasporta 222 Wh di energia nominale in meno ma ha una potenza nominale di corrente continua maggiore di 10 A, è circa 300 g più leggero e utilizza un involucro più sottile e corto di 68 x 78 x 195 mm. Questo è il motivo per cui il ruolo della batteria dell'UAV ad alta corrente 6S appartiene allo slot da 30 Ah anziché essere duplicato in tutta la famiglia.

Applicazione adatta: aerei 6S funzionanti che necessitano di corrente più sostenuta

La posizione della batteria per droni da 30 Ah è rivolta agli aerei 6S personalizzati in cui la domanda elettrica sostenuta è un fattore di selezione centrale. L'adattamento primario è un'utilità 6S personalizzata o una piattaforma multirotore funzionante che può ospitare una massa della batteria di circa 2,05 kg e il pacchetto 68 x 78 x 195 mm. La valutazione secondaria può includere progetti agricoli, di osservazione industriale o multirotore di grande formato una volta confermati i requisiti completi di tensione, corrente, meccanica e caricabatterie.

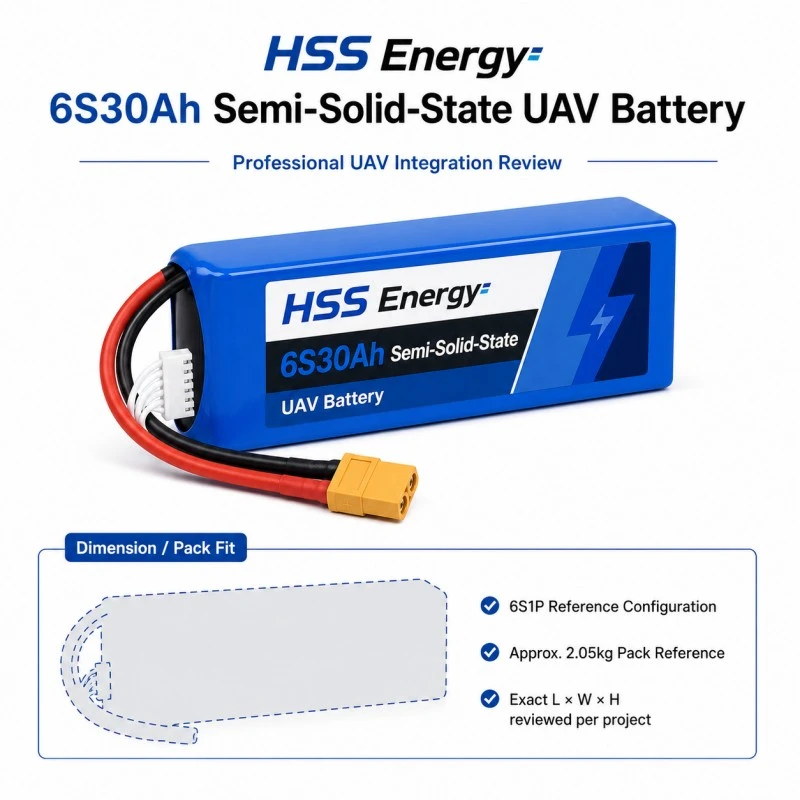

Adattamento meccanico e del percorso di alimentazione

Una batteria al litio UAV deve essere valutata come parte dell'installazione dell'aeromobile, non come un numero di capacità isolato. Confermare il baricentro, il sistema di ritenuta, l'accesso al connettore, il raggio di curvatura del cavo, il raffreddamento, il percorso di rimozione della batteria e l'ingombro massimo installato. Il cavo di alimentazione di riferimento 10 AWG e il connettore XT90 sono opzionali, pertanto la lunghezza finale del cavo, la polarità, la direzione di uscita e la disposizione del connettore devono essere fissate sul disegno approvato.

Ingressi di selezione OEM

Per una revisione della batteria UAV da 22,2 V 30000 mAh, invia a HSS Energy il tipo di aeromobile o progetto, intervallo di tensione operativa, corrente costante, corrente massima e durata, profilo di missione target, massa massima della batteria, disegno dell'alloggiamento della batteria, connettore, lunghezza del cavo, informazioni sul caricabatterie, temperatura operativa, quantità di campione e destinazione.

Quando 30 Ah non è lo slot giusto della matrice

Visibilità del processo di produzione per gli acquirenti OEM

Per questa piattaforma 6S a corrente più elevata, la visibilità del processo aiuta gli acquirenti OEM a comprendere come le apparecchiature per la preparazione del processo cellulare e il trattamento degli elettrodi si inseriscono nel flusso di lavoro di produzione. Le fotografie dell'officina sottostanti mostrano attrezzature di produzione e aree di processo organizzate. Sono presentati solo come contesto produttivo; i requisiti di qualità del prodotto finale sono definiti dalle specifiche approvate e dal piano di accettazione del campione.

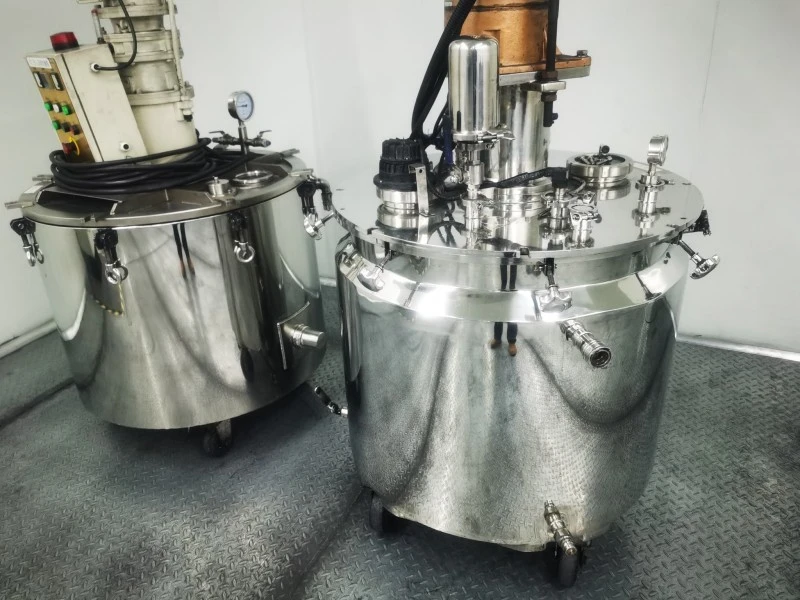

Apparecchiature di miscelazione del processo cellulare nell'area di produzione.

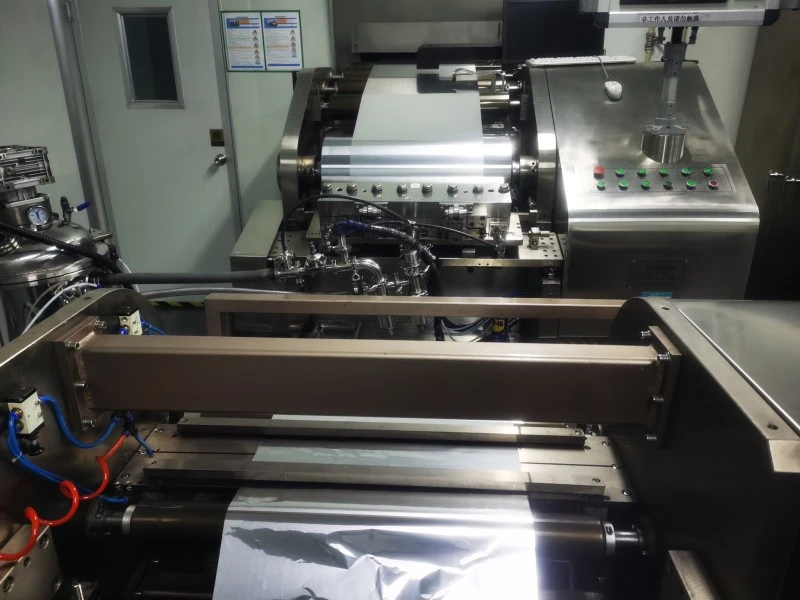

Apparecchiature per il trattamento degli elettrodi nel flusso di lavoro di produzione.

Dai requisiti attuali alla configurazione rilasciata

Il percorso commerciale per l’HSS 6S30Ah dovrebbe iniziare con il profilo attuale dell’aeromobile piuttosto che con la sola capacità. HSS Energy può quindi congelare i limiti elettrici, l'involucro meccanico, la configurazione di cavi e connettori, l'etichetta, i requisiti del caricabatterie e i criteri di accettazione del campione prima che venga rilasciato il disegno dell'ordine.

Elenco di controllo per il blocco della configurazione OEM

Domande frequenti

Qual è il ruolo principale di HSS 6S30Ah nella matrice dei prodotti?

È l’opzione 6S a corrente più elevata nell’attuale matrice di capacità HSS. Combina un'energia nominale di 666 Wh con una scarica continua di 90 A e un involucro di 68 x 78 x 195 mm, posizionato tra la piattaforma più leggera da 22 Ah e la piattaforma da 40 Ah con maggiore energia installata.

350Wh/kg descrivono la batteria finita?

No. 350Wh/kg è il valore di densità energetica della singola cella. Sulla base di 666 Wh di energia nominale e circa 2,05 kg di massa finita, il riferimento calcolato per il pacco completo è di circa 325 Wh/kg.

300 A è il valore nominale di scarica continua?

No. La scarica continua è 90 A a 3 C. La cifra di 300 A corrisponde alla scarica massima a 10 C e la durata applicabile segue la configurazione e le condizioni operative approvate.

Perché dovrei selezionare 30Ah invece di 40Ah?

Selezionare 30 Ah quando la potenza nominale di corrente continua di 90 A, una massa inferiore di circa 300 g e un involucro più piccolo di 68 x 78 x 195 mm sono più importanti dell'energia installata più elevata della piattaforma da 40 Ah e del riferimento di energia specifica del pacchetto calcolato più elevato.

Quali impostazioni di addebito sono specificate?

La corrente di carica massima è 15 A a 0,5 C con un'interruzione di carica di 25,5 V. Utilizzare il profilo del caricabatterie e la connessione del bilanciamento approvati per la configurazione 6S ordinata.

È possibile personalizzare XT90, lunghezza e direzione del cavo?

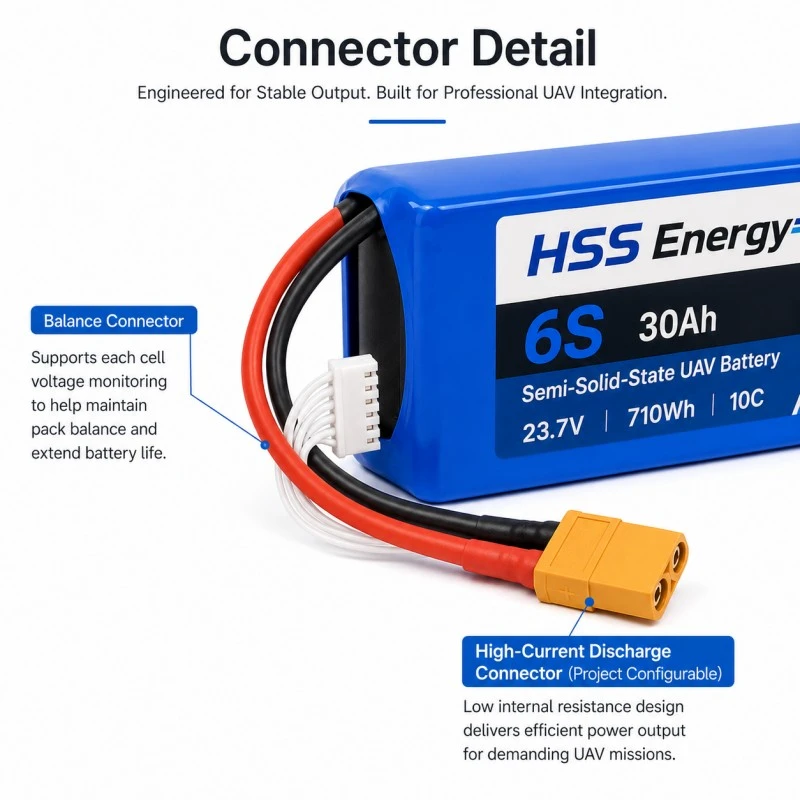

La configurazione di riferimento include un connettore XT90 opzionale, cavo di alimentazione 10 AWG da 150 mm e connessione di bilanciamento XH-7P. Il connettore finale, la lunghezza del cavo, la polarità e la direzione di uscita possono essere esaminati e registrati sul disegno d'ordine approvato.

Si tratta di un sostituto immediato per una batteria UAV intelligente proprietaria?

Non automaticamente. I sistemi proprietari possono richiedere funzioni di comunicazione, recinzione, blocco, monitoraggio o ricarica oltre la tensione e la capacità. Invia i dettagli dell'interfaccia della batteria dell'aereo e del caricabatterie per la revisione.

Invia il profilo corrente dell'aereo, il disegno dell'alloggiamento della batteria e i dettagli del caricabatterie in modo che HSS Energy possa confermare se HSS 6S30Ah è la posizione corretta della matrice per il campionamento.
