Con l’aumento della potenza di accumulo, restare con un banco di batterie a bassa tensione può significare una corrente CC più elevata, cavi più grandi e requisiti di protezione più esigenti. Quando l'inverter è progettato per un intervallo di tensione della batteria più elevato, una batteria di accumulo dell'energia ad alta tensione può fornire un'architettura di sistema più pulita.

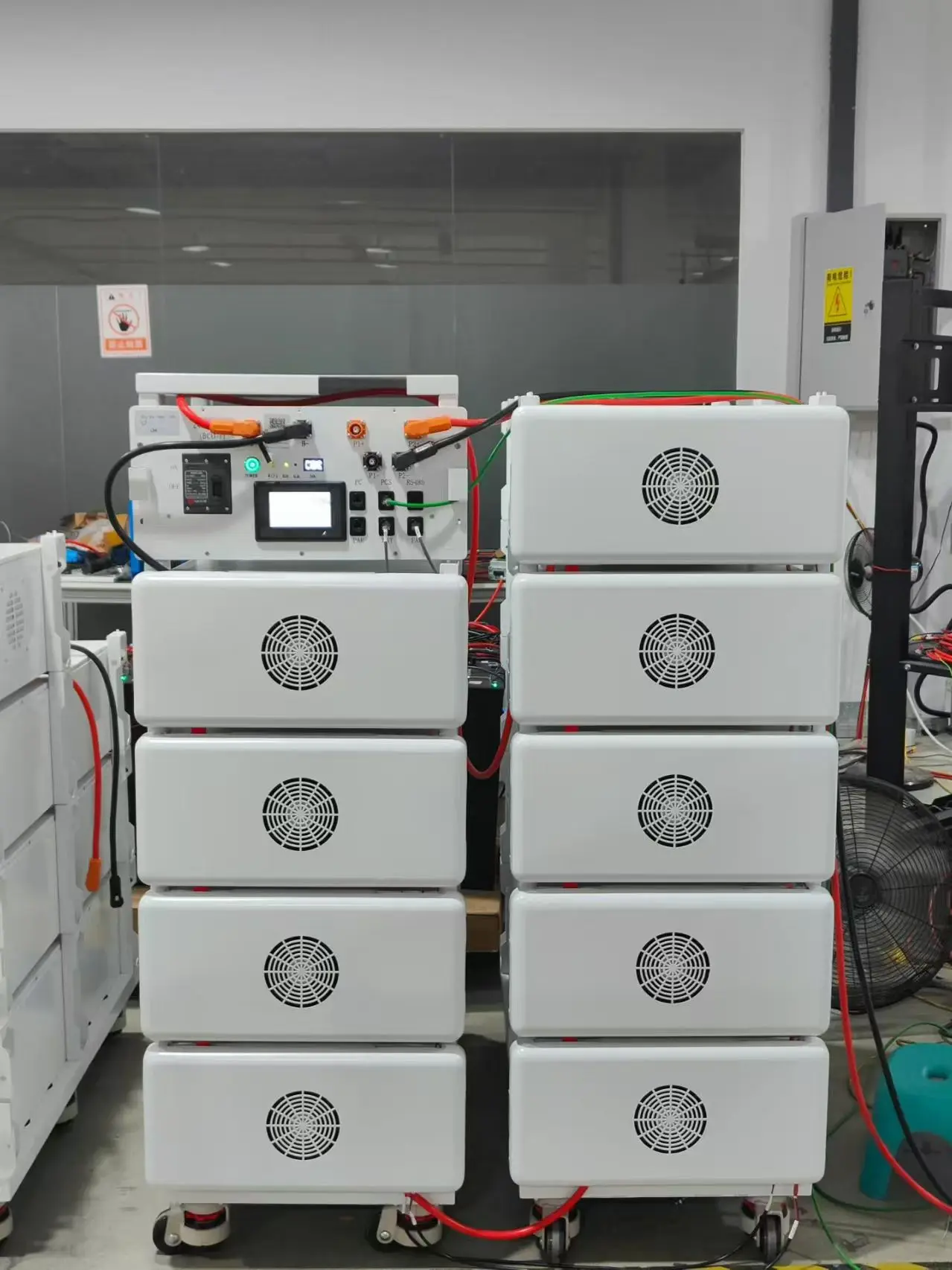

HSS Energy fornisce batterie modulari LiFePO4 ad alta tensione per progetti di stoccaggio residenziali e commerciali più grandi. I moduli batteria sono collegati in serie per creare la tensione di sistema richiesta, con l'unità di controllo e il BMS che gestiscono la batteria e la comunicazione con l'inverter. La nostra serie di sistemi di accumulo dell'energia ad alta tensione comprende prodotti comeBatteria di accumulo energetico da 265 kWhy, ILBatteria di accumulo energetico da 100 kWh, e così via.
· l'inverter o il PCS richiede un ingresso batteria ad alta tensione
· il progetto necessita di una maggiore potenza di carica o scarica
· la riduzione della corrente CC lato batteria è importante per la progettazione di cavi e protezioni
· la capacità è costruita attraverso un'architettura modulare della batteria impilata
· È necessaria la comunicazione BMS con l'inverter o il PCS
|
L'alta tensione non è automaticamente la scelta migliore Per i sistemi residenziali più piccoli, un banco di batterie da 48 V/51,2 V può essere comunque più semplice ed economico. L’alta tensione dovrebbe essere scelta perché l’inverter e il percorso di alimentazione lo richiedono, non semplicemente perché il progetto necessita di più kWh. |
Una piattaforma di riferimento HSS Energy utilizza un modulo LiFePO4 da 51,2 V 314 Ah con energia nominale di 16,08 kWh. La piattaforma HSS-16KWH-HV supporta da 5 a 14 moduli collegati in serie.
|
Articolo di riferimento |
HSS-16KWH-HV |
|
Chimica cellulare |
LiFePO4 |
|
Modulo singolo |
51,2 V 314 Ah / 16,08 kWh |
|
Quantità di serie |
5–14 moduli |
|
Tensione nominale del sistema |
256 V–716,8 V |
|
Energia del sistema |
ca. 80,38 kWh–225,08 kWh |
|
Comunicazione |
PUÒ/RS485 |
|
Corrente di carica/scarica consigliata |
160A |
|
Corrente massima |
200A |
|
Raffreddamento |
Raffreddamento tramite ventola |
|
Riferimento DOD |
90% |
|
Valutazione della custodia |
IP20 |
Questi valori appartengono a questa famiglia di prodotti di riferimento e non devono essere trattati come specifiche universali per ogni configurazione di batteria ad alta tensione.
Le batterie ad alta tensione HSS Energy possono essere configurate per l'uso con le principali piattaforme di inverter per l'accumulo di energia, tra cui Growatt, SOFAR, GoodWe, Deye, ATESS, Megarevo, Afore, LuxPowerTek, Solis e altri marchi supportati.
|
Regola di compatibilità La compatibilità è confermata dal modello specifico di inverter, dall'intervallo di tensione operativa della batteria e dal protocollo di comunicazione, non solo dal marchio. |
Una batteria ad alta tensione non è semplicemente una batteria più grande da 51,2 V. La quantità di moduli modifica la tensione del sistema, l'energia e l'altezza dello stack fisico. Il BMS, i cavi, la protezione, il raffreddamento, il metodo di installazione e l'inverter devono essere rivisti insieme prima che venga rilasciata la configurazione della batteria.
· Marca e modello dell'inverter o del PCS
· capacità della batteria richiesta
· intervallo di tensione operativa richiesto
· potenza massima di carica e scarica
· spazio o layout di installazione
· requisiti di comunicazione
Possiamo utilizzare questi dettagli per restringere la quantità di moduli, l'intervallo di tensione e l'architettura della batteria prima del preventivo.
Quando dovrei scegliere l'alta tensione invece di un banco batterie da 51,2 V?
L’alta tensione diventa più rilevante con l’aumento della potenza dell’inverter e della corrente lato batteria. Per i sistemi più piccoli, una piattaforma da 51,2 V può rimanere più semplice ed economica.
È possibile modificare il numero di moduli batteria?
Sì, all'interno della configurazione approvata. La piattaforma di riferimento HSS-16KWH-HV supporta da 5 a 14 moduli in serie. La modifica della quantità dei moduli modifica anche la tensione del sistema e l'energia totale.
La batteria può funzionare con qualsiasi inverter di una marca supportata?
Non automaticamente. L'esatto modello di inverter, l'intervallo di tensione e il protocollo di comunicazione BMS devono essere confermati prima che venga approvata la compatibilità.
Si tratta di un sistema di accumulo dell'energia completo?
No. Questa categoria si concentra sul lato della batteria ad alta tensione. Un sistema di accumulo dell'energia completo può includere anche PCS, EMS, distribuzione, controlli e altri componenti del sistema.
|
Punto di partenza del progetto Se disponi già di una scheda tecnica dell'inverter o del PCS, inviala insieme alla capacità della batteria, alla potenza e allo schema di installazione richiesti. HSS Energy può esaminare la finestra di tensione, la quantità di moduli, la comunicazione BMS e la configurazione dello stack prima del preventivo. |

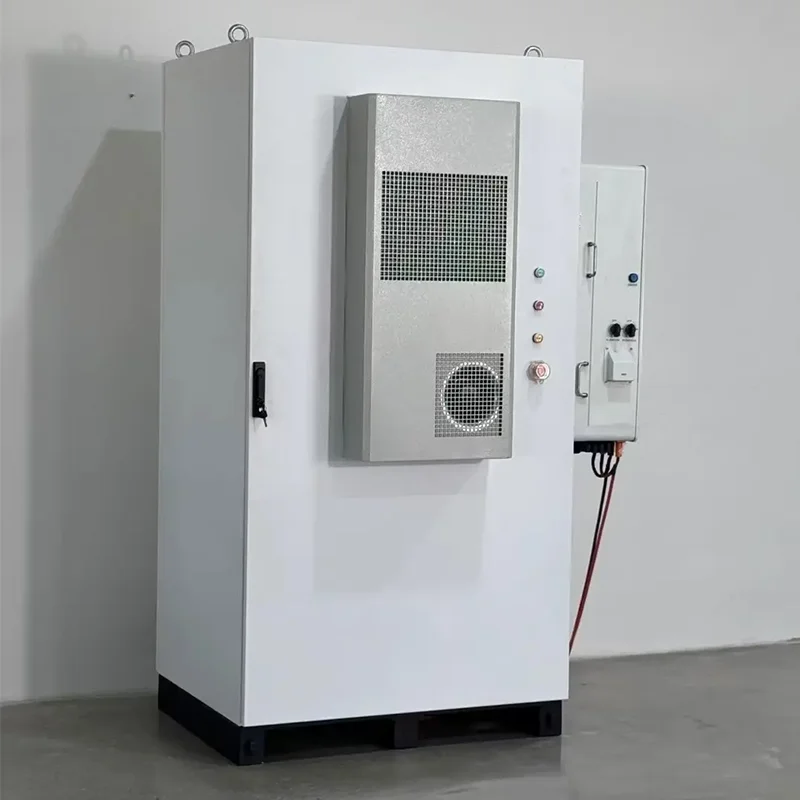

| Chimica | LiFePO4 | Disposizione del sistema | 11×76,8 V 314 Ah |
| Energia nominale | 265,27 kWh | Voltaggio nominale | 844,8 V |

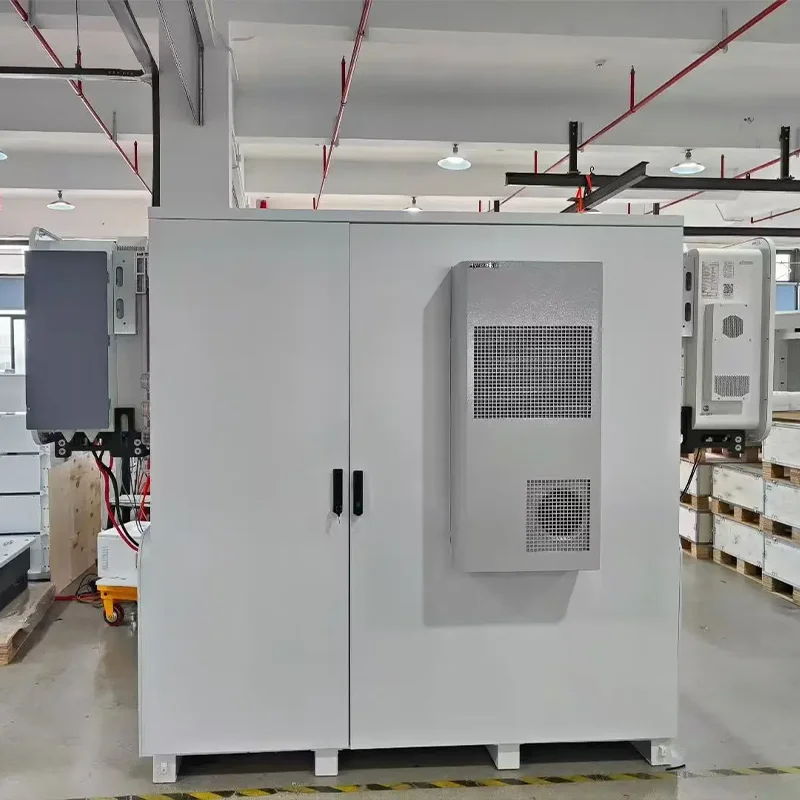

| Chimica | LiFePO4 | Disposizione del sistema | 15×51,2 V 280 Ah |
| Energia nominale | 215,04 kWh (calcolati) | Protezione dell'armadio | IP55 |
| Chimica | LiFePO4 | Classe di capacità | Classe 100kWh |
| Disposizione di riferimento | 6 moduli da 16,08kWh | Installazione | Rack da interno/armadio IP55 da esterno |
