Batteria APR 6S 22000mAh

La batteria UAV 6S 22000mAh di HSS Energy è posizionata come SKU bridge a involucro stretto e ad alta energia all'interno dell'attuale famiglia HSS 6S. La sua energia nominale di 488,4 Wh è 133,2 Wh superiore alla piattaforma da 16 Ah, mentre la massa finita aumenta di circa 140 g e la larghezza della confezione aumenta da 50 mm a 55 mm; lo spessore e l'altezza rimangono nella stessa classe 78 x 195 mm.

Il valore di 350Wh/kg si applica alla singola piattaforma cellulare. Utilizzando 488,4 Wh di energia nominale della confezione e circa 1,62 kg di massa della confezione finita si ottengono circa 301 Wh/kg come riferimento calcolato per la confezione completa. Questa distinzione viene mantenuta esplicita in modo che i progettisti di aeromobili possano valutare energia, massa, corrente sostenuta e spazio di installazione senza confondere i valori a livello di cella e a livello di pacco.

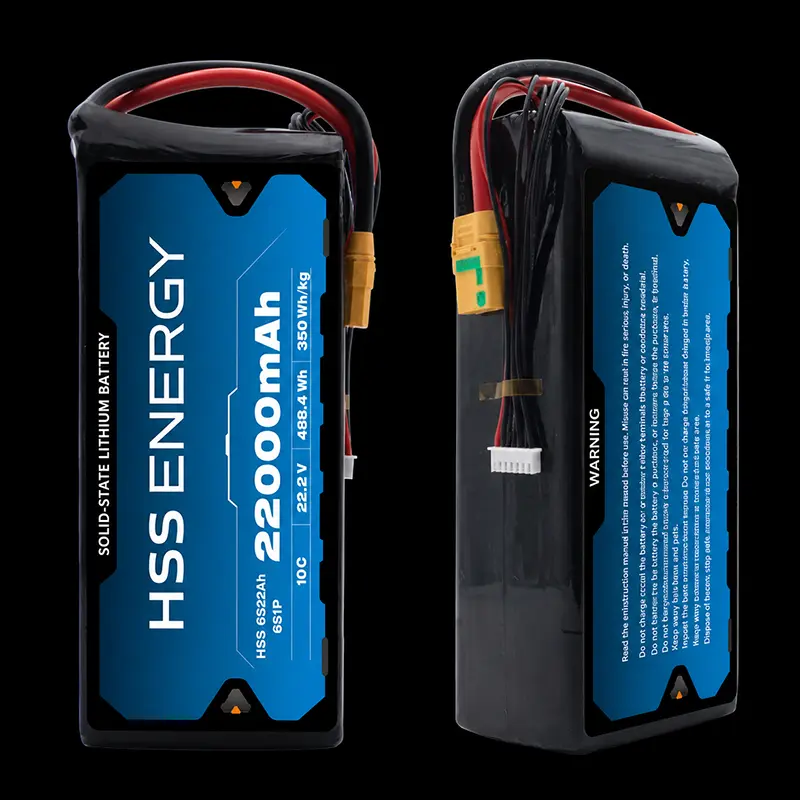

HSS Energy HSS 6S22Ah viste frontali e laterali del prodotto.

Specifiche del prodotto

I risultati effettivi del ciclo di vita variano in base alla velocità di carica e scarica, alla profondità di scarica, alla temperatura, alle pratiche di conservazione e al criterio di fine vita selezionato. Utilizzare le condizioni di accettazione definite per la configurazione approvata HSS 6S22Ah.

Riferimento all'interfaccia Power and Balance

Il ruolo dei 22Ah nella matrice dei prodotti HSS 6S

La batteria del drone 6s da 22.000 mAh non è posizionata come una copia più piccola del modello da 30 Ah o una copia più grande del modello da 16 Ah. Il suo ruolo è quello di offrire agli acquirenti un'opzione 6S di media capacità che aumenta l'energia installata mantenendo il pacco entro una larghezza ridotta di 55 mm. La tabella seguente costituisce una guida alla selezione dell'HSS per lo screening della famiglia di prodotti, non una dichiarazione automatica di compatibilità con l'aeromobile.

Perché lo slot da 22 Ah è importante: rispetto a HSS 6S16Ah, l'energia nominale aumenta del 37,5% mentre la massa approssimativa del pacco aumenta di circa il 9,5% e la larghezza di 5 mm. Rispetto all'HSS 6S30Ah, il pacco da 22Ah è circa 430 g più leggero e 13 mm più stretto, mentre la piattaforma da 30 Ah offre più energia installata e corrente continua più elevata. Ciò crea una chiara fase di selezione prima di passare ad architetture più grandi da 30 Ah/40 Ah. Questo posizionamento rende HSS 6S22Ah un'opzione di batteria UAV ad alta densità di energia per i team che necessitano di un netto passaggio al di sopra dei 16 Ah senza passare direttamente alla classe più ampia da 30 Ah.

Integrazione a inviluppo stretto: energia, larghezza e corrente

Per una batteria per droni da 22,2 V 22 Ah, l'idoneità del velivolo deve essere valutata dal pacchetto completo verso l'esterno: involucro di 55 x 78 x 195 mm, massa di circa 1620 g, uscita del cavo, accesso al connettore, sistema di ritenuta e posizione del baricentro. La piattaforma da 22 Ah mantiene lo stesso spessore di 78 mm e la stessa classe di altezza di 195 mm di HSS 6S16Ah aggiungendo solo 5 mm di larghezza nominale.

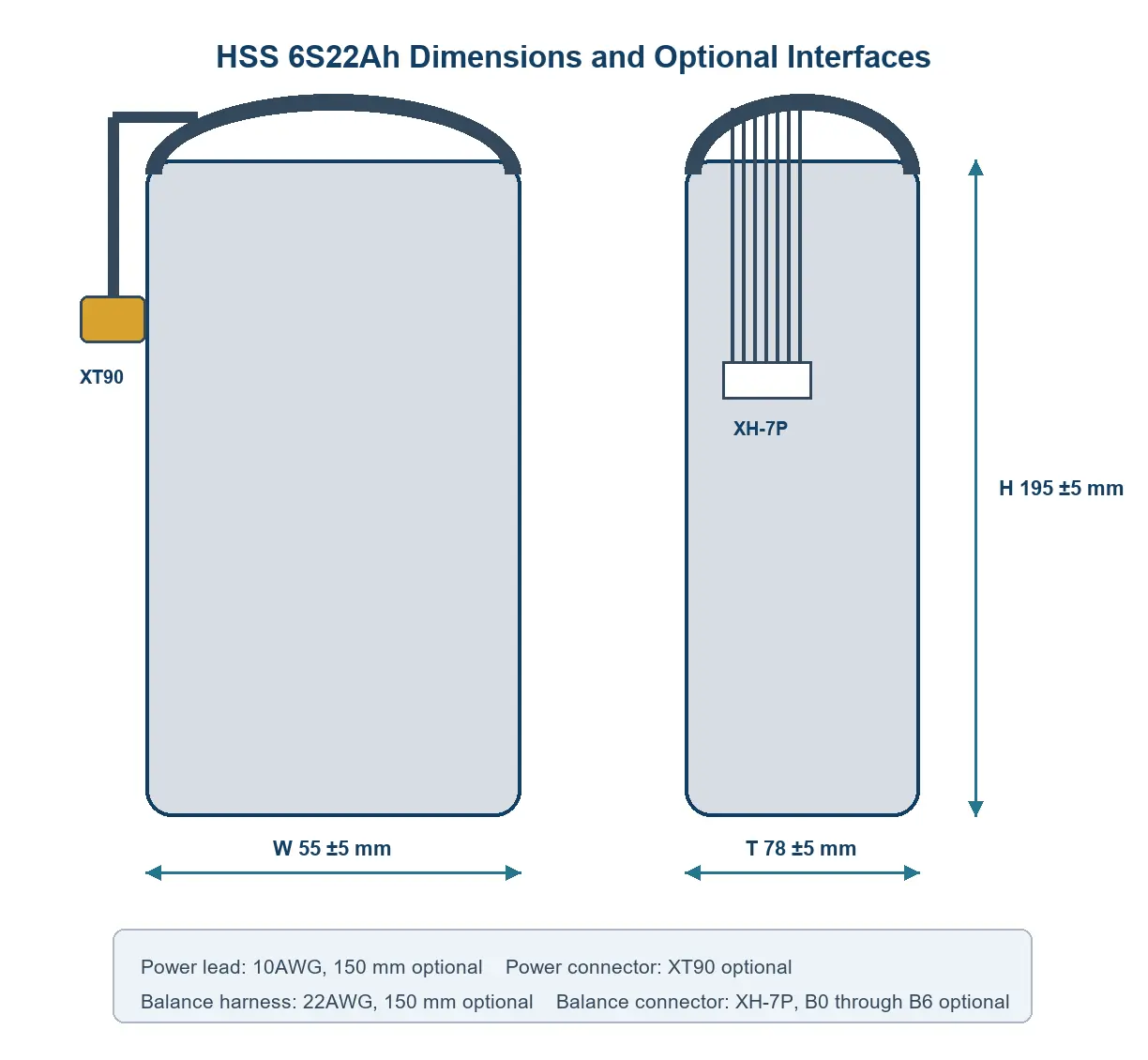

Riferimento dimensionale e interfaccia opzionale HSS 6S22Ah.

Chi dovrebbe valutare questa piattaforma da 22 Ah?

Per gli acquirenti che confrontano una batteria a stato solido 6S all'interno della famiglia HSS 6S, questo SKU è più efficace quando la questione della progettazione non è semplicemente la capacità massima. È destinato alla valutazione a livello di progetto in cui un multirotore personalizzato medio o una piattaforma di osservazione/fotocamera professionale necessita di più energia nominale rispetto alla classe compatta da 16 Ah, ma beneficia comunque di un pacchetto più stretto e leggero rispetto alle alternative da 30 Ah/40 Ah.

Dati dell'aeromobile da confermare prima del campionamento

Fornire tensione nominale e massima dell'aeromobile, corrente media misurata, corrente di picco e durata, disegno dell'alloggiamento della batteria, massa massima della batteria, vincolo del baricentro, connettore, direzione del cavo, profilo del caricabatterie, temperatura operativa e quantità di campione. HSS Energy utilizza questi input per determinare se la configurazione 22Ah deve procedere alla valutazione del campione o se un'altra posizione della matrice 6S è più appropriata.

Quando un'altra posizione della matrice HSS può essere migliore

Workshop di produzione standardizzato e visibilità del processo

La produzione ripetuta di una batteria UAV da 22,2 V 22000 mAh non è solo una decisione relativa alle specifiche; Gli acquirenti OEM devono inoltre avere fiducia nell’organizzazione della produzione e nella visibilità dei processi. HSS Energy utilizza aree di produzione organizzate e apparecchiature dedicate al trattamento delle batterie per supportare il flusso di lavoro di produzione di celle/pacchi, il controllo durante il processo e il passaggio dal campione alla produzione. Le impostazioni esatte del processo e i criteri di accettazione specifici del modello sono definiti per la configurazione approvata.

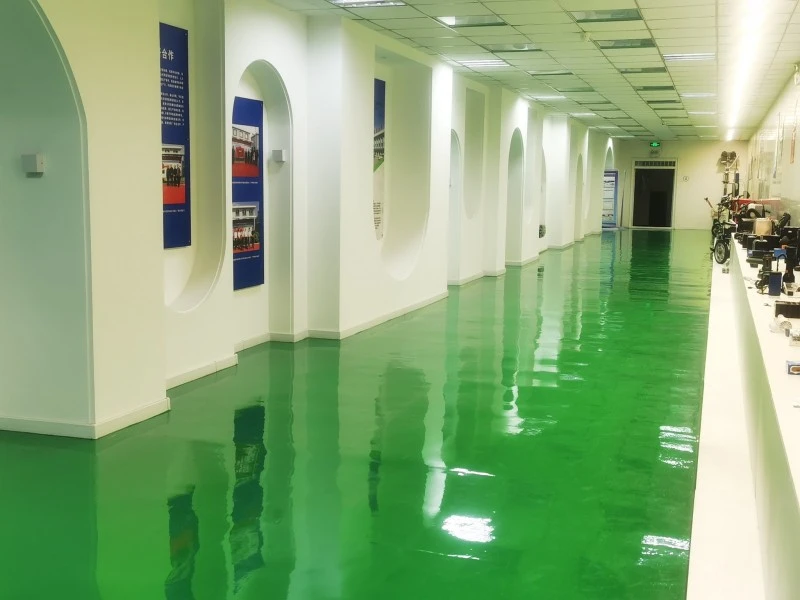

Area produttiva organizzata adibita a testimonianza dell'ambiente-laboratorio.

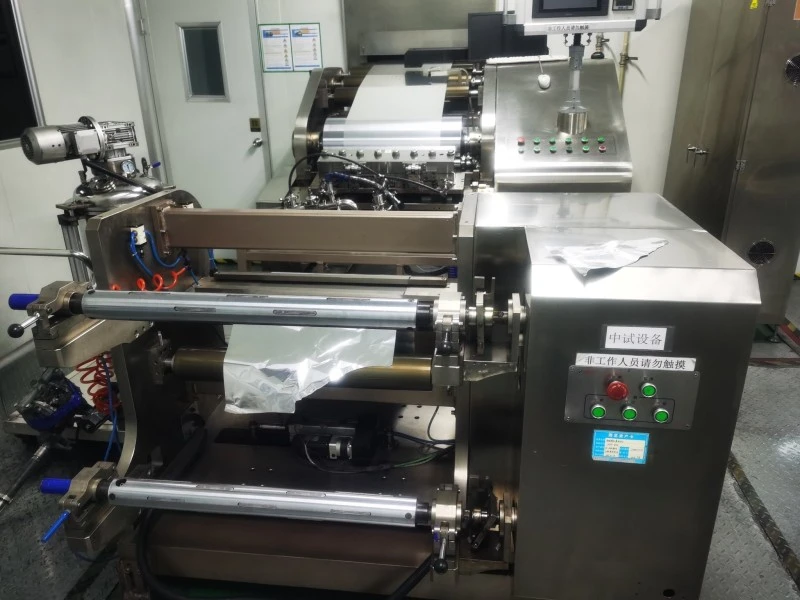

Attrezzature per la lavorazione dei fogli nel flusso di lavoro di produzione delle batterie.

Dalla selezione 6S alla configurazione di produzione approvata

L'HSS 6S22Ah viene rilasciato tramite una revisione tecnica anziché solo in base all'etichetta di capacità. Il processo di selezione mantiene allineati i limiti elettrici, le interfacce meccaniche e l'accettazione del campione prima della produzione in volume.

Questo processo aiuta gli acquirenti a confrontare la famiglia 16Ah/22Ah/30Ah/40Ah su una base ingegneristica comune, mantenendo ogni pacchetto ordinato legato al proprio disegno approvato, alla disposizione dei cavi e ai limiti operativi.

Domande frequenti

Qual è il ruolo principale dell'HSS 6S22Ah nella matrice dei prodotti?

È l'opzione 6S ad alta energia di media capacità tra la piattaforma compatta da 16 Ah e le classi più grandi da 30 Ah/40 Ah. Il ruolo di selezione si basa sulle differenze verificate di energia, massa, corrente e inviluppo meccanico; la compatibilità finale dell'aereo richiede ancora una revisione ingegneristica.

350Wh/kg descrivono la batteria finita?

No. 350Wh/kg è il valore di densità energetica della singola cella. Sulla base di 488,4 Wh di energia nominale e di circa 1,62 kg di massa della confezione finita, il riferimento calcolato per la confezione completa è di circa 301 Wh/kg.

220 A è il valore nominale di scarica continua?

No. La scarica continua è 66 A a 3 C. Il valore di 220 A è il valore nominale di scarica massima di 10 C e la sua durata applicabile dipende dalla configurazione approvata e dalle condizioni operative.

Quali impostazioni di addebito sono specificate?

La corrente di carica massima è 11 A a 0,5 C con un'interruzione di carica di 25,5 V. Utilizzare il profilo del caricabatterie e la connessione del bilanciamento approvati per la configurazione 6S ordinata.

È possibile personalizzare XT90, lunghezza o direzione del cavo?

La configurazione di riferimento include un connettore di alimentazione XT90 opzionale e un cavo di alimentazione 10 AWG da 150 mm. Connettore, lunghezza del cavo, polarità e direzione di uscita possono essere rivisti e congelati nel disegno d'ordine approvato.

Si tratta di un sostituto immediato per una batteria UAV intelligente proprietaria?

Non automaticamente. Un aeromobile proprietario può richiedere funzioni di comunicazione, bloccaggio, monitoraggio, recinzione o ricarica oltre la tensione e la capacità. Fornire i dettagli dell'interfaccia della batteria dell'aereo e del caricabatterie per la verifica della compatibilità.

Cosa devo inviare per un preventivo?

Invia il modello dell'aeromobile o il tipo di progetto, l'intervallo di tensione, la corrente media e di picco, la durata del picco, il disegno dell'alloggiamento della batteria, la massa massima della batteria, il connettore, il caricabatterie, la temperatura operativa, la quantità di campione e la destinazione.

Passare dalla matrice del prodotto al campione

Invia a HSS Energy i requisiti del tuo aereo e il disegno del vano batteria. Esamineremo se HSS 6S22Ah è la posizione appropriata nella matrice e prepareremo i dettagli di configurazione necessari per il campionamento e il preventivo.
