Batteria APR 6S 16000mAh

La batteria UAV China 6S 16000mAh di HSS Energy fornisce una classe energetica 22,2 V/16 Ah chiaramente definita per l'integrazione OEM e UAV personalizzata. La sua energia nominale di 355,2 Wh, la massa del pacco finito di circa 1.480 g e l'involucro di 50 x 78 x 195 mm lo rendono adatto per la revisione ingegneristica su aerei commerciali compatti e medi in cui l'alloggiamento della batteria, il budget del baricentro, il profilo corrente e la riserva di missione devono essere valutati come un unico sistema.

Il prodotto non è presentato come sostituto immediato dei sistemi di batterie per aeromobili proprietari. L'idoneità finale dipende dall'architettura elettrica dell'aeromobile, dallo standard del connettore, dal profilo del caricabatterie, dalla direzione di installazione, dall'ambiente termico e dalla convalida del campione approvato.

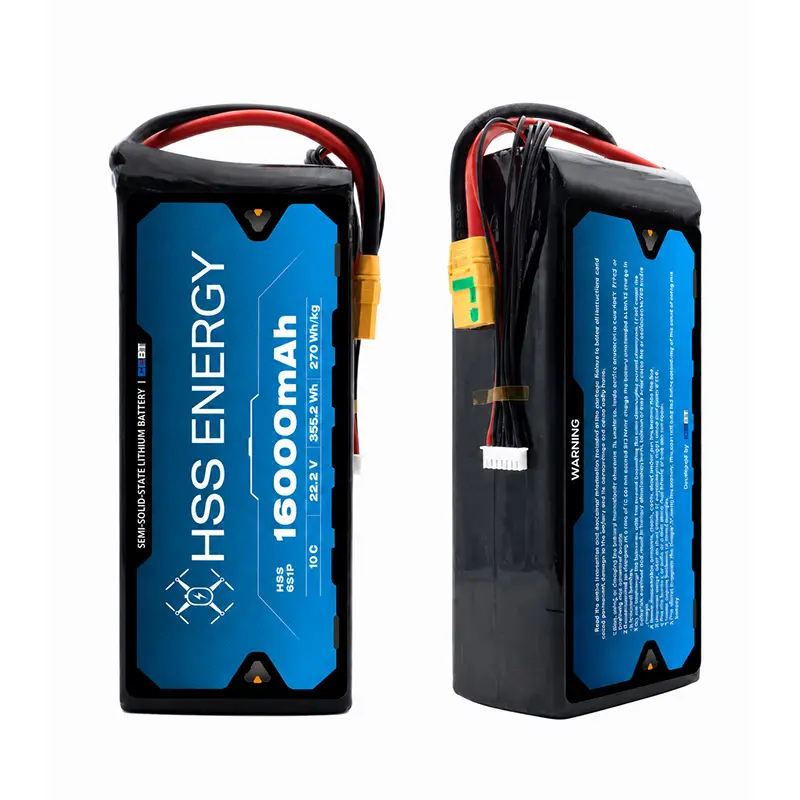

HSS Energy HSS 6S16Ah viste frontali e laterali del prodotto.

Specifiche del prodotto

Specifiche del prodotto - Continua

*I risultati effettivi del ciclo variano in base alla velocità di carica/scarica, alla profondità di scarica, alla temperatura, alle pratiche di conservazione, al protocollo di riposo e ai criteri di fine vita. Confermare le condizioni applicabili alla configurazione del pacchetto approvata prima dell'approvvigionamento.

Limiti energia-peso e elettrici

Per questa batteria UAV 6S 16Ah, il valore ingegneristico principale è l'equilibrio tra energia installata, massa del pacco, capacità di corrente e una larghezza del pacco relativamente stretta di 50 mm. La cifra di 160 A è un limite di scarica massima piuttosto che una valutazione continua; la durata di picco applicabile è definita in base alla configurazione della batteria approvata e alle condizioni operative.

La designazione della batteria UAV semisolida identifica la tecnologia della batteria approvata utilizzata per questo SKU. I dati sulla densità energetica delle celle e quelli sull'energia specifica del pacco finito vengono presentati separatamente in modo che i team di approvvigionamento possano confrontare la piattaforma elettrica senza confondere le affermazioni a livello di cella e a livello di pacco.

Revisione dell'adattamento meccanico e dell'interfaccia

Prima dell'approvazione del campione, una batteria UAV da 22,2 V 16.000 mAh deve ancora adattarsi meccanicamente all'aereo, non solo elettricamente. Confermare le dimensioni dell'alloggiamento della batteria, la direzione di inserimento, l'uscita del cavo, la distanza del connettore, la posizione del baricentro, il metodo di bloccaggio e l'accesso all'interfaccia della bilancia. L'ingombro meccanico standard è 50 x 78 x 195 mm con una tolleranza di +/- 3 mm.

Inviluppo meccanico e riferimento interfaccia di potenza/bilanciamento opzionale per HSS 6S16Ah.

Opzioni di interfaccia

Le opzioni di riferimento disponibili non sono incluse automaticamente in ogni ordine. Il connettore, la polarità, la lunghezza del cavo, la sezione del filo e la direzione di uscita devono essere confermati nel disegno approvato o nella configurazione campione.

Applicazione adatta per piattaforme UAV commerciali compatte

Gli attuali flussi di lavoro dei droni commerciali includono comunemente mappatura, rilevamento, ispezione delle infrastrutture, osservazione della sicurezza e missioni di percorso ripetibili. Questa configurazione HSS è posizionata per velivoli 6S personalizzati che necessitano di una classe energetica moderata senza spostarsi nella categoria molto più pesante di 30Ah-40Ah.

Per gli acquirenti che cercano una batteria per droni per mappatura o una batteria per droni da ispezione, le domande chiave per lo screening non sono solo capacità e voltaggio. La corrente media, la corrente di picco breve, il limite di peso dell'aeromobile al decollo, le dimensioni del compartimento, il profilo del carico utile e l'architettura del caricatore devono essere esaminati prima dell'approvazione di un campione.

HSS Energy può esaminare i dati elettrici dell'aereo e un disegno dell'alloggiamento della batteria prima di fornire un preventivo per una configurazione di esempio.

Dove si inserisce questa piattaforma da 16 Ah nella matrice HSS

Produzione standardizzata e convalida dei campioni

Per i progetti OEM e di esportazione, la fiducia nell’approvvigionamento dipende da qualcosa di più di una semplice tabella delle specifiche. HSS Energy supporta la revisione della configurazione, la preparazione dei campioni, il controllo della produzione e il flusso di lavoro di invecchiamento/convalida della batteria in modo che il pacchetto ordinato possa essere controllato rispetto alla definizione elettrica e meccanica approvata.

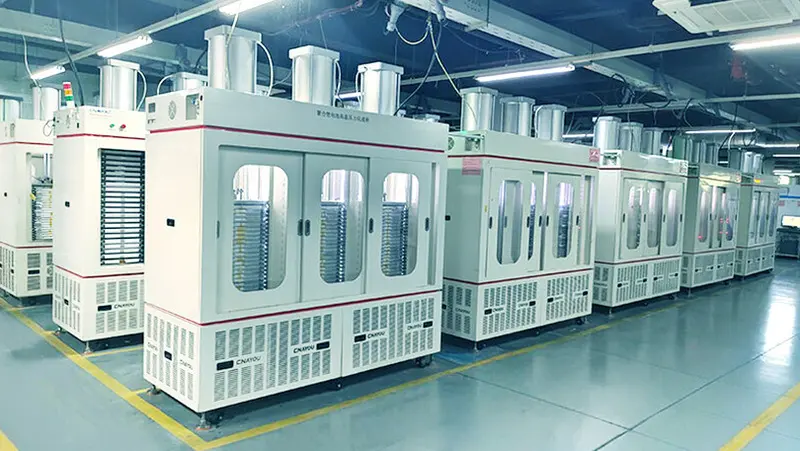

Area delle apparecchiature per l'invecchiamento e la convalida della batteria utilizzata come prova del processo di produzione.

Dai requisiti alla configurazione approvata

Richiesta personalizzata sulla batteria UAV

Domande frequenti

È possibile personalizzare la lunghezza del connettore e del cavo?

SÌ. XT60 è un'opzione di riferimento disponibile, mentre è possibile rivedere il tipo di connettore, la polarità, la sezione del filo, la lunghezza del cavo e la direzione di uscita del cavo per la configurazione ordinata.

160 A è il valore nominale di scarica continua?

No. La scarica continua è 48 A a 3 C. Il valore di 160 A/10 C è un limite di scarica massima e la sua durata applicabile dipende dalla configurazione approvata e dalle condizioni operative.

Quali impostazioni di ricarica sono specificate?

La corrente di carica massima è 16 A con un'interruzione di carica di 25,2 V. Utilizzare un caricabatterie e una connessione di bilanciamento approvati per la configurazione finale 6S.

Quale riferimento al ciclo di vita dovrei utilizzare per la pianificazione degli appalti?

Senza un test di durata del ciclo a livello di confezione approvato separatamente per la configurazione ordinata, utilizzare circa 200-400 cicli come riferimento front-end. Verso la fine di questo intervallo, la capacità disponibile generalmente scende a circa l’80% della capacità nominale iniziale in condizioni specificate. I risultati effettivi dipendono dalle condizioni operative e di conservazione.

È possibile personalizzare la dimensione della batteria?

La busta standard misura 50 x 78 x 195 mm con una tolleranza di +/-3 mm. Invia un disegno diverso dell'alloggiamento della batteria per una verifica di fattibilità.

Si tratta di una batteria sostitutiva per uno specifico aereo DJI o Autel?

No. Questa è una piattaforma batteria 6S OEM/personalizzata. Dovrebbe essere valutato solo dopo aver confermato l'architettura di tensione dell'aeromobile, la richiesta di corrente, il connettore, il caricabatterie, le dimensioni del compartimento e i requisiti del baricentro.

Posso richiedere campioni prima della produzione in serie?

SÌ. Il prezzo del campione, il programma di preparazione, il disegno di configurazione e i requisiti di accettazione possono essere confermati nel processo di preventivo.

Passare dalle specifiche al campione

Invia modello/architettura dell'aeromobile, profilo attuale, disegno dell'alloggiamento della batteria, limite di peso, connettore, informazioni sul caricabatterie e quantità di campione. HSS Energy esaminerà la configurazione prima del preventivo e della preparazione del campione.
