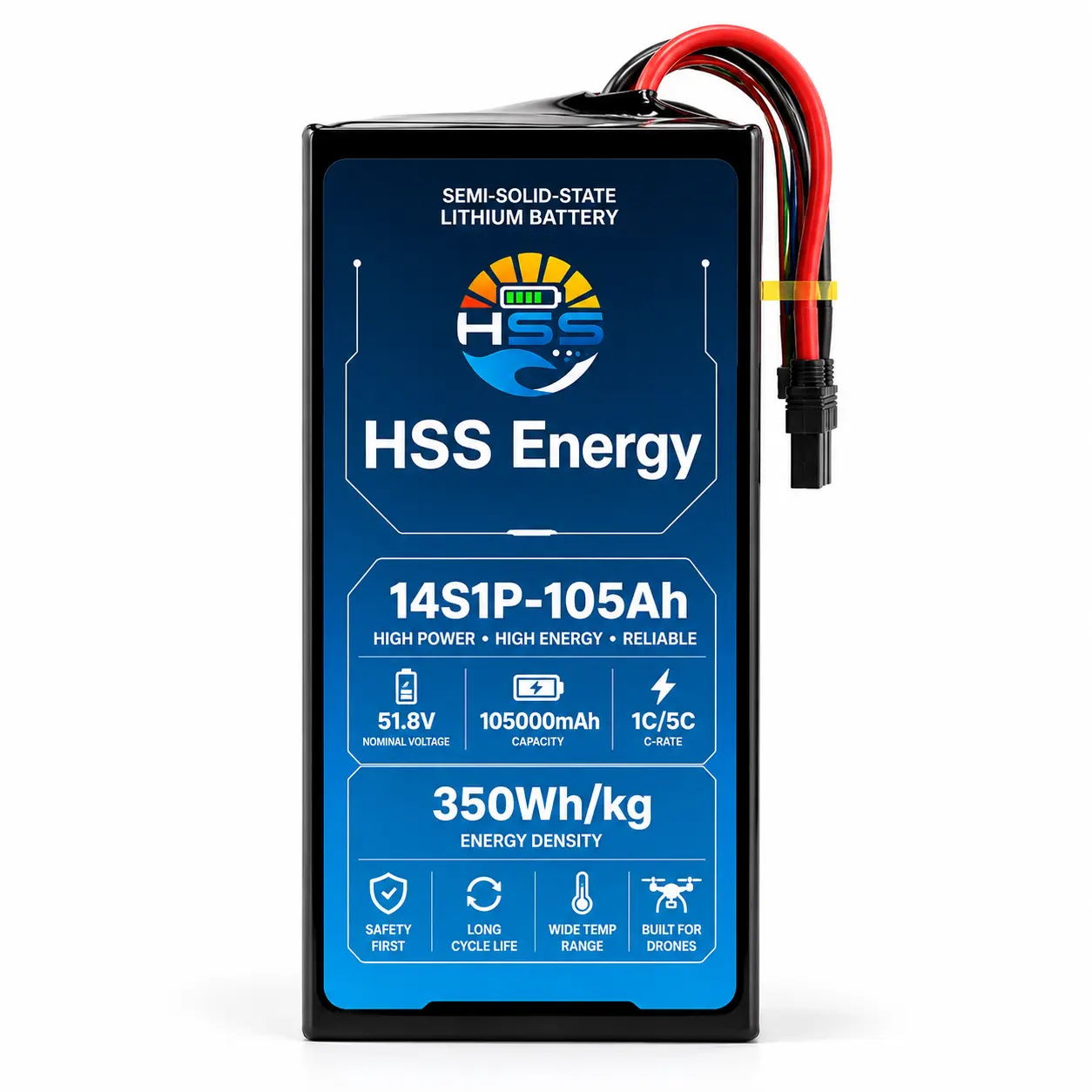

Batteria per drone 14S 105Ah

La batteria UAV China 14S 105Ah rappresenta la posizione di massima energia installata nell'attuale famiglia HSS Energy 14S. Con tensione nominale di 51,8 V e capacità di 105 Ah, l'energia nominale calcolata è di 5439 Wh. Questo SKU non è un aggiornamento generico rispetto al modello da 72 Ah; si tratta di una piattaforma di integrazione OEM per aeromobili in grado di ospitare strutturalmente ed elettricamente una batteria da 15,6 kg e alta 420 mm.

Specifiche del prodotto

Energia installata massima, non massa minima

La batteria per droni 14S 105 Ah è destinata a progetti in cui 5.439 Wh di energia installata sono più importanti che mantenere la batteria leggera o compatta. Con un peso di 15,6 kg e un'altezza di 420 mm, dovrebbe essere selezionato solo dopo che la squadra dell'aereo ha confermato il montaggio, il baricentro, la manovrabilità e l'accesso al servizio.

L'integrazione meccanica è la porta principale

Una batteria UAV 14S1P 105 Ah da 15,6 kg e 175 x 123 x 420 mm deve essere trattata come un componente strutturale dell'aeromobile. HSS Energy dovrebbe esaminare il disegno del vano, i punti di montaggio, il metodo di vincolo, il percorso di rimozione, il raggio di curvatura del cavo, l'accesso al connettore e il target CG prima di costruire un campione. Per questa classe di capacità un semplice controllo del volume disponibile non è sufficiente.

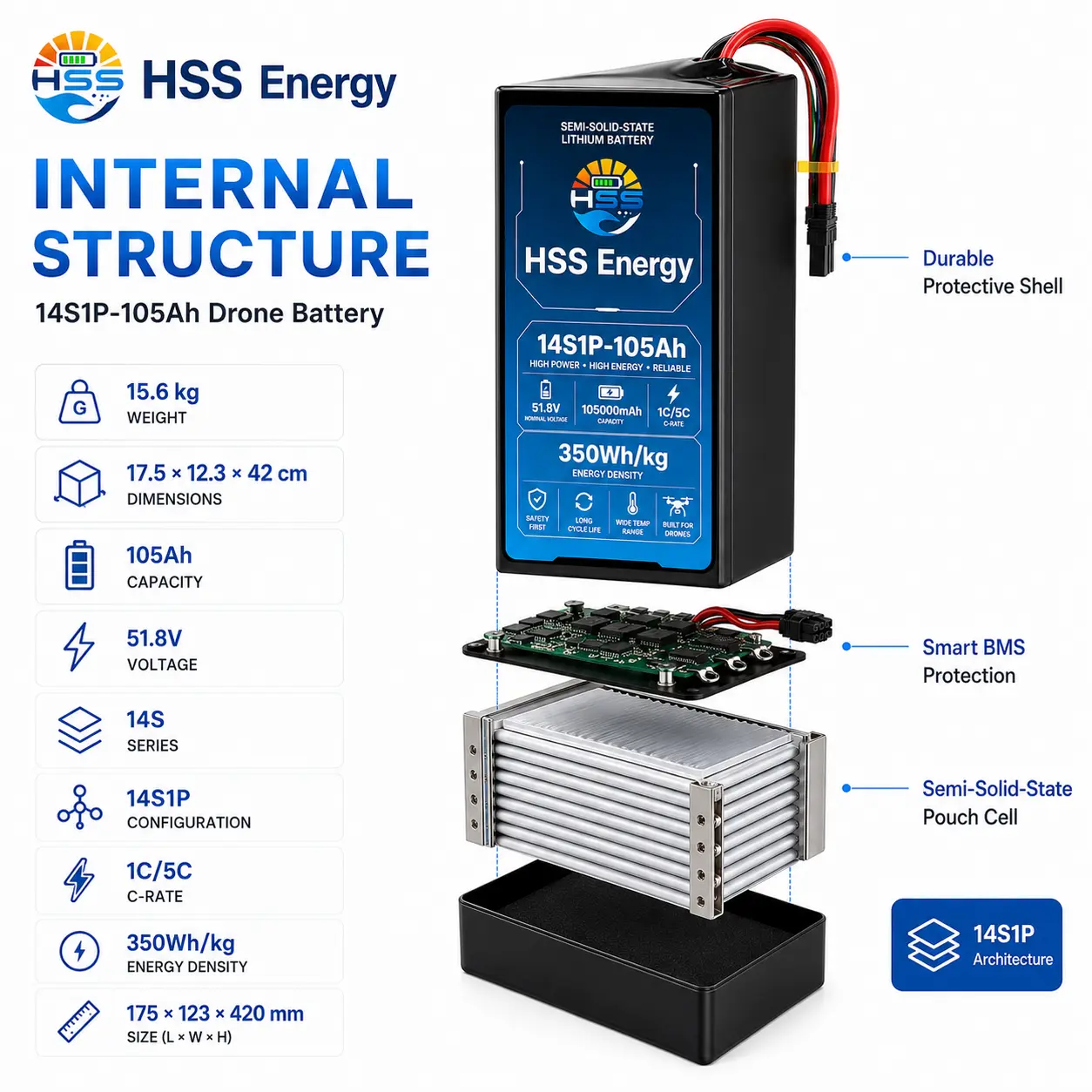

Visual di riferimento dell'architettura di cella/protezione per la configurazione del progetto HSS.

Revisione elettrica di aeromobili di grandi dimensioni

Per una batteria UAV da 51,8 V 105 Ah, le velocità di riferimento del prodotto 1C/5C corrispondono ai riferimenti di corrente aritmetica di 105 A e 525 A. I limiti finali continui e di picco richiedono il design del pacco, il connettore, la sezione del cavo, le condizioni termiche e la durata dell'evento approvati. Invia dati reali sulla corrente di volo anziché dimensionare il sistema solo in base alla moltiplicazione del tasso C.

Contesto di applicazione e integrazione

La batteria dell'UAV per carichi pesanti di queste dimensioni appartiene a un aereo progettato attorno ad essa e non è stata aggiunta come aggiornamento tardivo della capacità. I progetti tipici sono grandi UAV industriali, logistici, agricoli e per carichi pesanti in cui la cellula può supportare la massa della batteria, il montaggio e i requisiti del baricentro.

Riferimento applicativo per aeromobili di grandi dimensioni per la piattaforma OEM da 105 Ah; il montaggio strutturale, il baricentro e la validazione del percorso di corrente sono obbligatori.

Revisione della configurazione OEM/ODM

Per un progetto di batteria UAV da 105.000 mAh, HSS Energy dovrebbe esaminare il montaggio strutturale, i carichi di contenimento, la movimentazione del pacco, il target CG, l'altezza del vano, il raggio di curvatura del cavo, l'accesso al connettore ad alta corrente, il profilo del caricabatterie, i registri della corrente di volo reale e la domanda annuale prevista. Questa recensione è più guidata dalla meccanica e dall'integrazione rispetto ai modelli 14S più piccoli.

Integrazione di un pacco da 15,6 kg 105 Ah in un UAV di grandi dimensioni

Con 15,6 kg, questa non è una batteria plug-and-play. Prima di costruire un campione, verificare come il pacco sarà supportato, trattenuto, sollevato dentro e fuori, dove si trova il connettore e quale intervallo di baricentro può accettare l'aereo. Rivedi contemporaneamente il percorso del cavo e l'accesso al servizio.

COSA DEVE INVIARE LA SQUADRA AEREA

Invia il disegno del vano, il concetto di montaggio, la capacità di massa della batteria, la portata del baricentro, i dati sulla corrente di volo, le esigenze di connettori e cavi, le informazioni sul caricabatterie, l'obiettivo della missione e la domanda annuale.

Domande frequenti

Qual è l'energia nominale del pacco da 51,8 V 105 Ah?

Utilizzando la tensione nominale specificata di 51,8 V e la capacità di 105 Ah, l'energia nominale è di 5439 Wh.

Perché non si tratta semplicemente di una batteria più grande da 72 Ah?

Il modello da 105 Ah cambia sostanzialmente il problema meccanico: la massa aumenta a 15,6 kg e l'altezza a 420 mm, quindi montaggio, baricentro, movimentazione e accesso ai connettori diventano vincoli di progettazione centrali.

Quando conviene invece scegliere il modello da 72Ah?

Scegli 72 Ah quando l'aereo necessita di un'elevata autonomia ma non può accettare la massa o l'involucro del modello da 105 Ah, o quando l'efficienza energia-massa è la priorità più forte.

I valori nominali di corrente 105A e 525A sono verificati?

No. Sono riferimenti aritmetici da 1C e 5C. HSS Energy conferma la corrente continua/di picco e la durata per la configurazione di progetto approvata.

Cosa bisogna controllare prima di scegliere una batteria per droni da 105 Ah?

Prima di selezionare il modello da 105 Ah, fornire i limiti di tensione dell'aeromobile, i registri della corrente reale, il disegno del vano batteria, la massa consentita, il target CG, il concetto di montaggio, i requisiti di connettori e cavi, il profilo del caricabatterie e la domanda annuale prevista.
