Batteria per drone 14S 120Ah

Richiedi la revisione della configurazione della batteria UAV HSS Energy 14S 120Ah prima di ordinare l'hardware di montaggio. Il carico installato include una batteria del peso di circa 15,7 kg, quindi i supporti e la movimentazione dell'accesso meritano attenzione prima dell'instradamento dei cavi. I cavi principali da 200 mm e il cablaggio di bilanciamento da 150 mm raggiungono distanze diverse dall'estremità corta. Specificare entrambi i percorsi con il disegno di montaggio anziché utilizzare i cavi per trasportare la carrozzeria. Possiamo rivedere la configurazione specificata per l'approvvigionamento OEM/ODM, gli ordini all'ingrosso e la fornitura diretta in fabbrica prima della produzione.

Cos'è questo pacchetto 14S ad alta capacità?

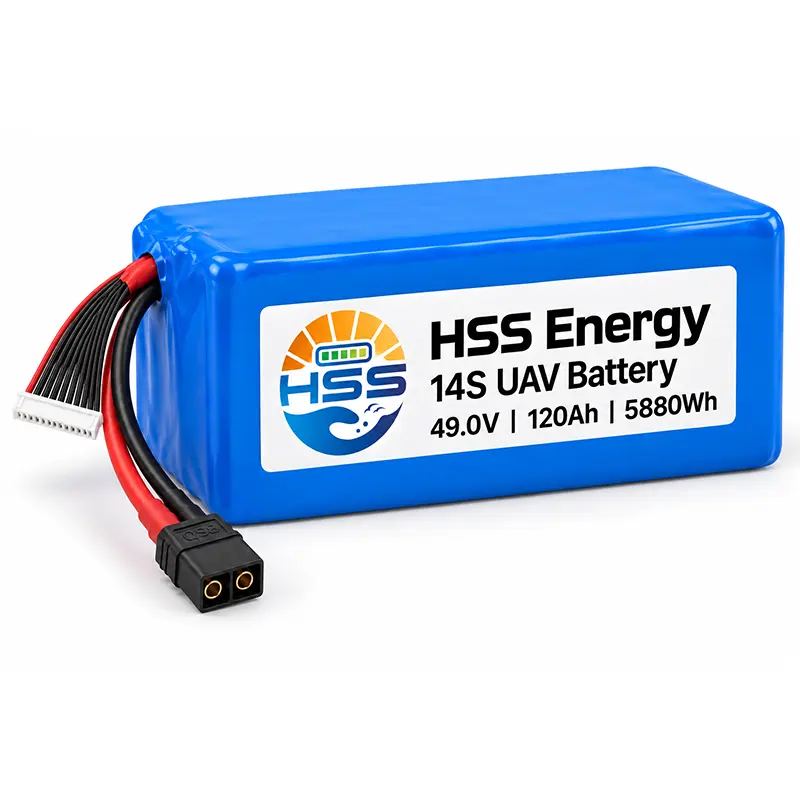

La batteria UAV 14S 120000mAh è un gruppo batteria completo da 5880 Wh di energia nominale. La sua capacità può essere rilevante per progetti UAV ad alta intensità energetica, ma il corpo da 15,7 kg rende centrali anche le questioni relative agli appalti di supporto, movimentazione e preparazione del trasporto. Non dovrebbe essere selezionato come sostituto diretto semplicemente perché un altro pacchetto è contrassegnato con 14S.

Specifiche tecniche

Condizioni ambientali e di ciclo di vita

Dimensioni meccaniche

Interfacce opzionali

L'energia nominale è la tensione moltiplicata per la capacità. La densità energetica della cella non è la densità energetica del pacco finito. I limiti della temperatura di lavoro non stabiliscono l'autorizzazione alla temperatura di ricarica.

Caratteristiche che influenzano l'aereo e la squadra di terra

Per una batteria da 49 V 120 Ah, la tensione nominale, l'interruzione della carica e la tensione di sistema utilizzabile sono input di pianificazione diversi. L'elevato valore energetico non supera il limite di corrente continua di 180 A. La disposizione del corpo e del cavo richiede anche una soluzione di montaggio che supporti la batteria indipendentemente dai suoi cavi.

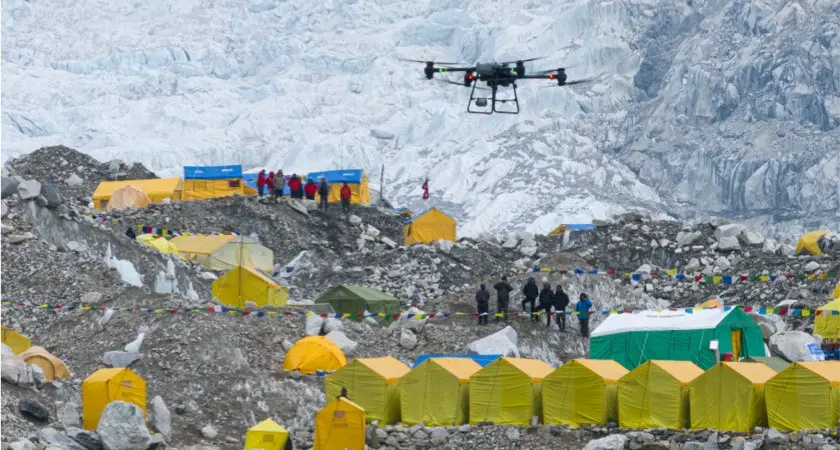

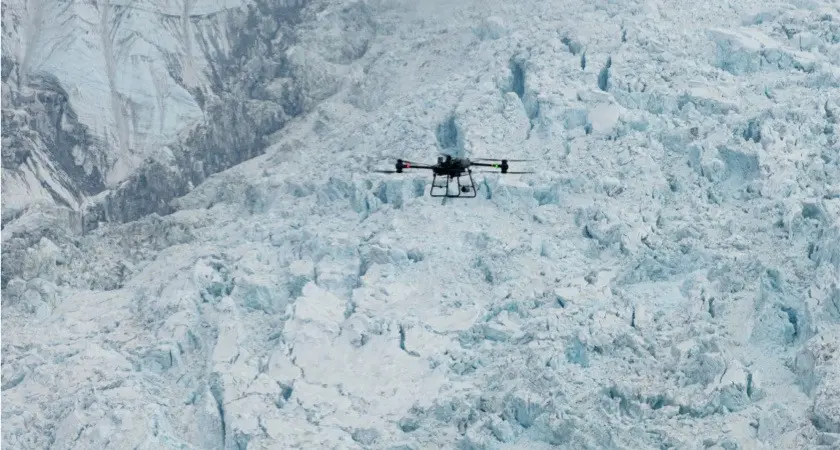

Il lavoro di consegna documentato di DJI in Nepal illustra la separazione pratica tra una rotta aerea e la logistica terrestre in un ambiente montano. Queste sono immagini di applicazioni indipendenti, non voli con motore HSS o prove delle prestazioni ad alta quota di questo pacchetto. Sottolineano perché un piano di missione deve considerare sia l'aereo che le attrezzature per la movimentazione delle persone.

misura preventiva

Supporta il pacco batteria 14S 120Ah completo su una superficie di montaggio adeguata e fissalo contro eventuali movimenti. Lasciare spazio per i collegamenti principali e di bilanciamento. Non sollevare i cavi, non posizionare carichi di trattenuta sull'uscita del cavo o lasciare che il corpo della batteria prema contro i terminali esposti.

Dimostrazione di un caso reale

Nei luoghi di lavoro remoti del campo base nepalese, lo spazio per l’accesso e il funzionamento delle attrezzature potrebbe essere limitato. È necessario determinare chiaramente la posizione delle scatole di imballaggio in caso di sostituzione dell'apparecchiatura, nonché le modalità di protezione dell'apparecchiatura terminale prima dell'installazione.

Errori comuni e approccio corretto

Diverse forme di imballaggio e trasporto

Il preventivo della batteria UAV 14S 120 Ah dovrebbe distinguere la configurazione della batteria approvata dall'ambito di imballaggio e trasporto. Specificare destinazione, quantità dell'ordine, condizioni di ricezione ed eventuali esigenze di imballaggio del cliente. Il percorso finale, i documenti di trasporto e l'accettazione del corriere dipendono dalla configurazione e dalla spedizione effettive.

Diverse forme di imballaggio e trasporto: confezioni separate e protezione delle interfacce

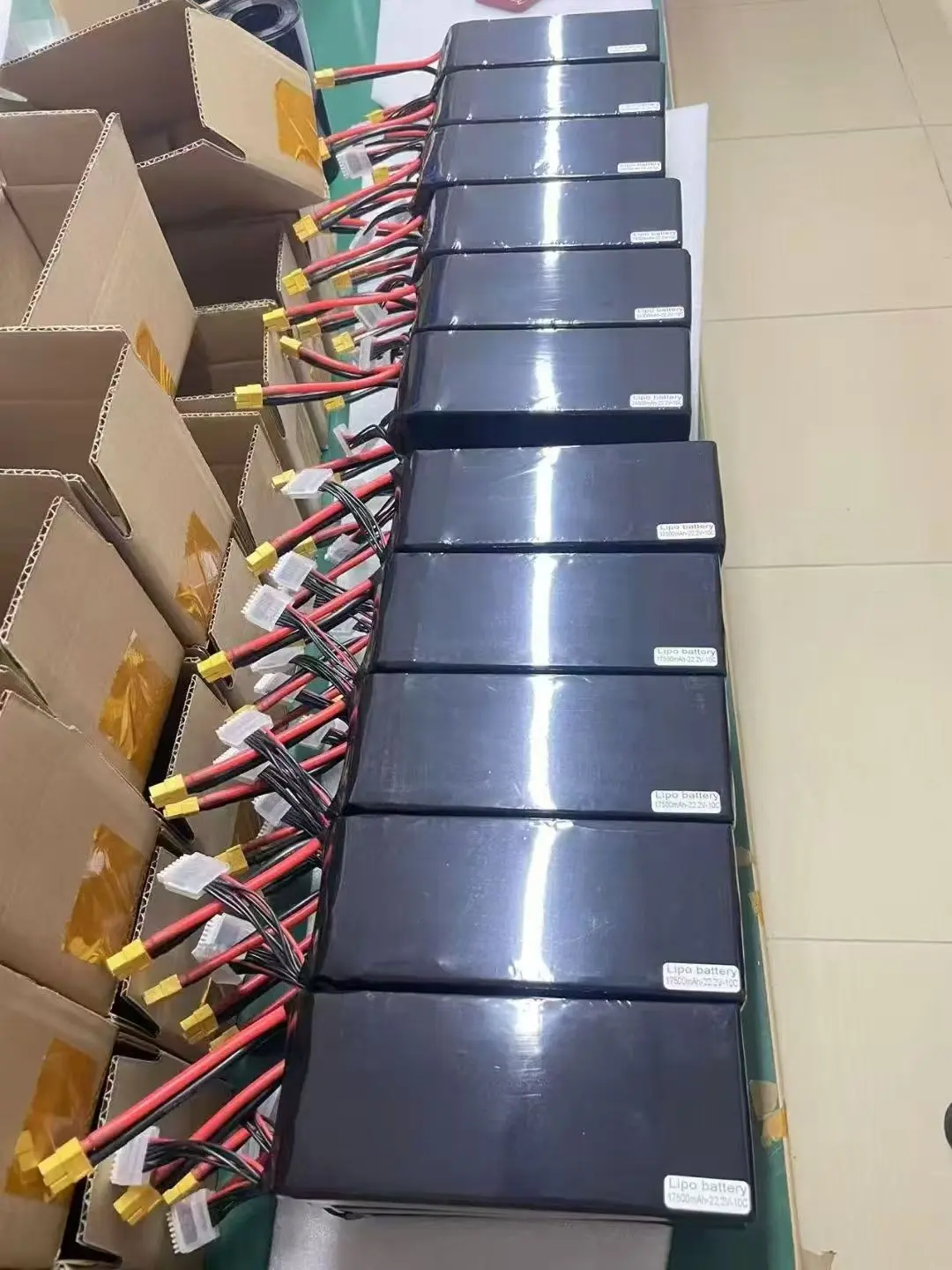

La fotografia dell'area di imballaggio del partner mostra i pacchi batteria accanto ai cartoni divisi, illustrando la preparazione dell'imballaggio per altre configurazioni. Per questo modello ordinato, concordare come viene immobilizzato il corpo, come sono protetti i terminali e come le uscite dei cavi evitano la compressione. Le specifiche dell'imballaggio finale dovrebbero identificare la protezione attorno all'intera batteria, non solo la scatola esterna.

Modalità due: distinguere l'allestimento dall'imballaggio di trasporto completato

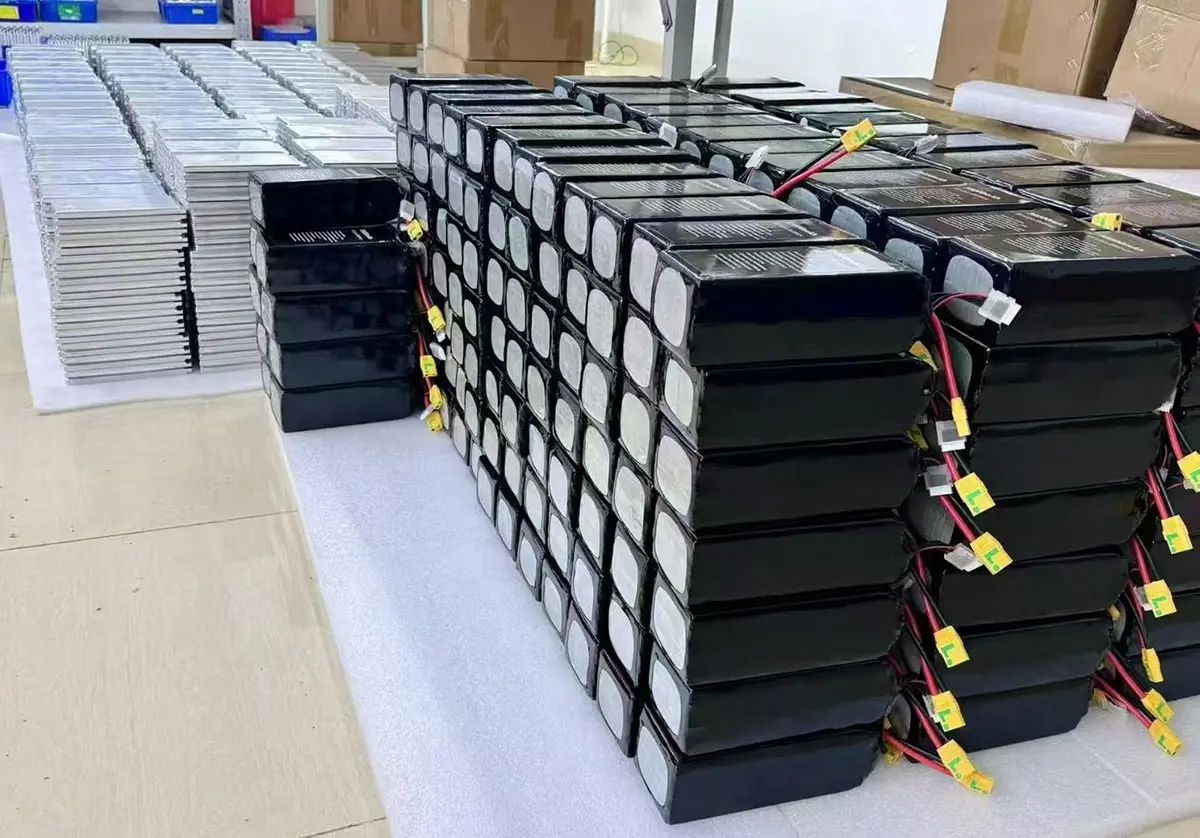

I lotti di batterie su schiuma protettiva mostrano una condizione di stadiazione intermedia. La schiuma sotto un lotto non è prova di una confezione sigillata o approvata per il trasporto. Un ordine di batteria per droni da 49 V richiede una disposizione di imballaggio finale adatta alla sua massa e alle sue dimensioni, seguita dai dettagli di spedizione pertinenti anziché da una stima basata solo sul peso del pacco nudo.

Il nostro servizio post-vendita

Accettare le condizioni di ricezione e post-vendita

Imposta la ricezione degli assegni e la gestione delle discrepanze nei termini dell'ordine. Il servizio post-vendita viene fornito secondo le condizioni di transazione concordate. Conservare insieme la configurazione finale, la lista di imballaggio e le osservazioni ricevute in modo che qualsiasi successiva discussione di servizio possa identificare l'articolo fornito e le sue condizioni.

Richiedi un preventivo di configurazione e consegna

Inviare il disegno di montaggio, il carico elettrico previsto, la quantità dell'ordine e la destinazione. Aggiungi i requisiti di imballaggio, etichetta, documento e ricezione in modo che il preventivo possa distinguere la configurazione del prodotto dalle condizioni di imballaggio e consegna.

Domande frequenti

Quale altezza corporea si applica a questo modello?

L'altezza del corpo è di 410 mm con una tolleranza di ±5 mm. Le dimensioni complete L × P × A sono 175 × 130 × 410 mm, ciascuna ±5 mm. Lasciare spazio aggiuntivo per i cavi di estremità corta e per il sistema di montaggio.

Posso calcolare il trasporto dalla specifica di 15,7 kg?

Tale cifra corrisponde approssimativamente alla massa del corpo batteria, non al peso lordo imballato o a un preventivo di trasporto. Il cartone o la cassa finale, i materiali protettivi, la quantità e il percorso influiscono sui dettagli della spedizione. Richiedere le dimensioni esterne dell'imballaggio e il peso lordo per la disposizione dell'imballaggio concordata.

L'imballaggio e le etichette possono soddisfare i nostri requisiti di ricezione?

Fornire le informazioni richieste sull'etichetta, sulla separazione del pacco, sui requisiti dell'imballaggio esterno ed eventuali vincoli di ricezione per la revisione. Questi dettagli devono essere concordati con la configurazione finale della batteria e il percorso di trasporto. Il marchio personalizzato non sostituisce l'identificazione del prodotto richiesta o i contrassegni di spedizione applicabili.

Questa batteria può essere spedita in qualsiasi paese per via aerea?

Non viene assunto un impegno universale di trasporto aereo. Destinazione, configurazione, quantità, documentazione applicabile e accettazione del corriere devono essere esaminati per la spedizione specifica. Includere il luogo e i tempi di consegna richiesti nella richiesta prima di considerare un metodo di trasporto come disponibile.

Il limite basso della temperatura di esercizio consente anche la ricarica a quella temperatura?

No. Un intervallo di temperatura di lavoro non è un limite generale per la temperatura di ricarica. Seguire le condizioni di ricarica applicabili alla configurazione finale, inclusi i limiti di tensione e corrente specificati. Un obiettivo operativo per climi freddi dovrebbe essere stabilito durante la revisione della configurazione, non dedotto da una riga delle specifiche.

390 Wh/kg descrivono la batteria che solleverò e installerò?

No. È una cifra di densità energetica a livello cellulare. Per la movimentazione e i calcoli dell'aeromobile, utilizzare la massa approssimativa di 15,7 kg e l'energia nominale di 5880 Wh del pacchetto completo, più la massa della disposizione di montaggio e di qualsiasi attrezzatura aggiuntiva.

Cosa deve registrare il personale ricevente se il cartone o la batteria appaiono danneggiati?

Registrare l'identificazione del pacchetto e le fotografie delle condizioni esterne prima dell'installazione. Tenere fuori servizio un pacco danneggiato e contattare il canale di supporto convenzionato; non aprirlo né caricarlo come prova di accettazione. La gestione delle discrepanze e qualsiasi accordo di restituzione segue le condizioni dell'ordine e i requisiti di spedizione applicabili.

Quale garanzia e supporto post-vendita sono inclusi?

L'oggetto del servizio, la durata, la procedura di valutazione e le eventuali condizioni di riparazione, sostituzione o restituzione sono quelle concordate per la transazione. Dovrebbero essere registrati prima dell'acquisto. Questa pagina non promette una durata di garanzia universale, sostituzione gratuita o tempi di risposta fissi per tutti gli ordini personalizzati.

Quali dettagli sono necessari per un preventivo con costi di consegna?

Per la batteria UAV 14S 120Ah, fornire la destinazione finale, la quantità richiesta, i requisiti di montaggio e connettore, la documentazione richiesta e la disposizione di imballaggio preferita. Indicare i vincoli di ricezione e la data richiesta. È quindi possibile gestire il prezzo del prodotto, l'entità dell'imballaggio e il trasporto senza trattare i dati dell'imballo nudo come dati di spedizione.
