Batteria FPV 6S 9000mAh

La batteria FPV 6S 9000mAh occupa la posizione ad alta energia nella gamma HSS RC/FPV. Con 9 Ah e circa 824 g, non dovrebbe essere trattato come un pacco da corsa convenzionale da 5 pollici. Il suo scopo è quello di fornire agli aerei FPV più grandi, alle piattaforme ad ala fissa RC personalizzate e ai multirotori personalizzati più grandi un'opzione di energia HV 6S definita quando la cellula può ospitare la massa del pacco, le dimensioni, la disposizione dei connettori e i limiti di corrente approvati. L’approvvigionamento dovrebbe iniziare con la capacità di massa della batteria, il baricentro, le dimensioni del vano batteria, la corrente media e di picco e la strategia di carica piuttosto che con la sola capacità.

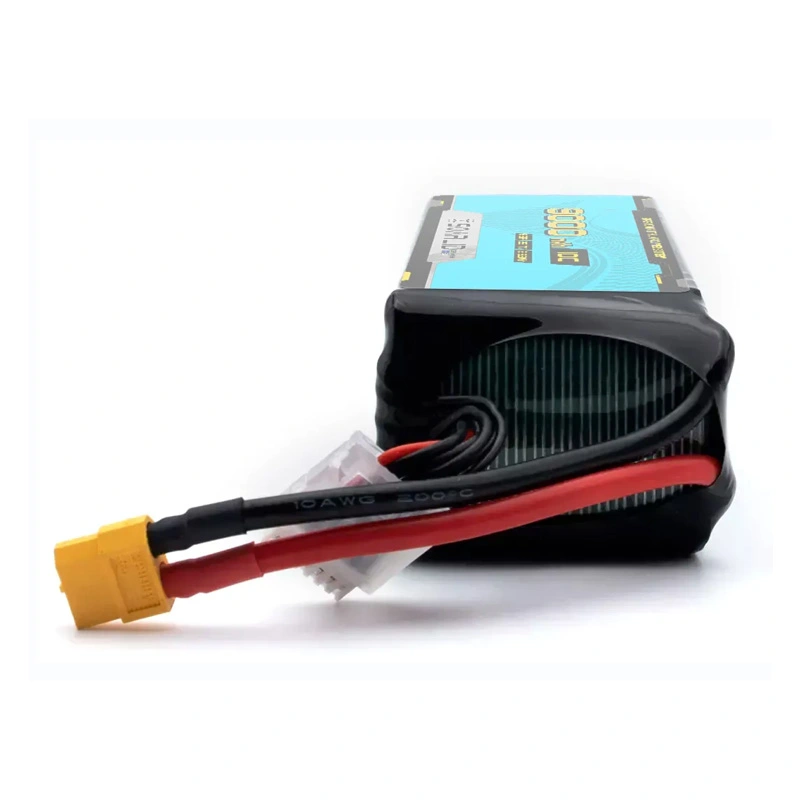

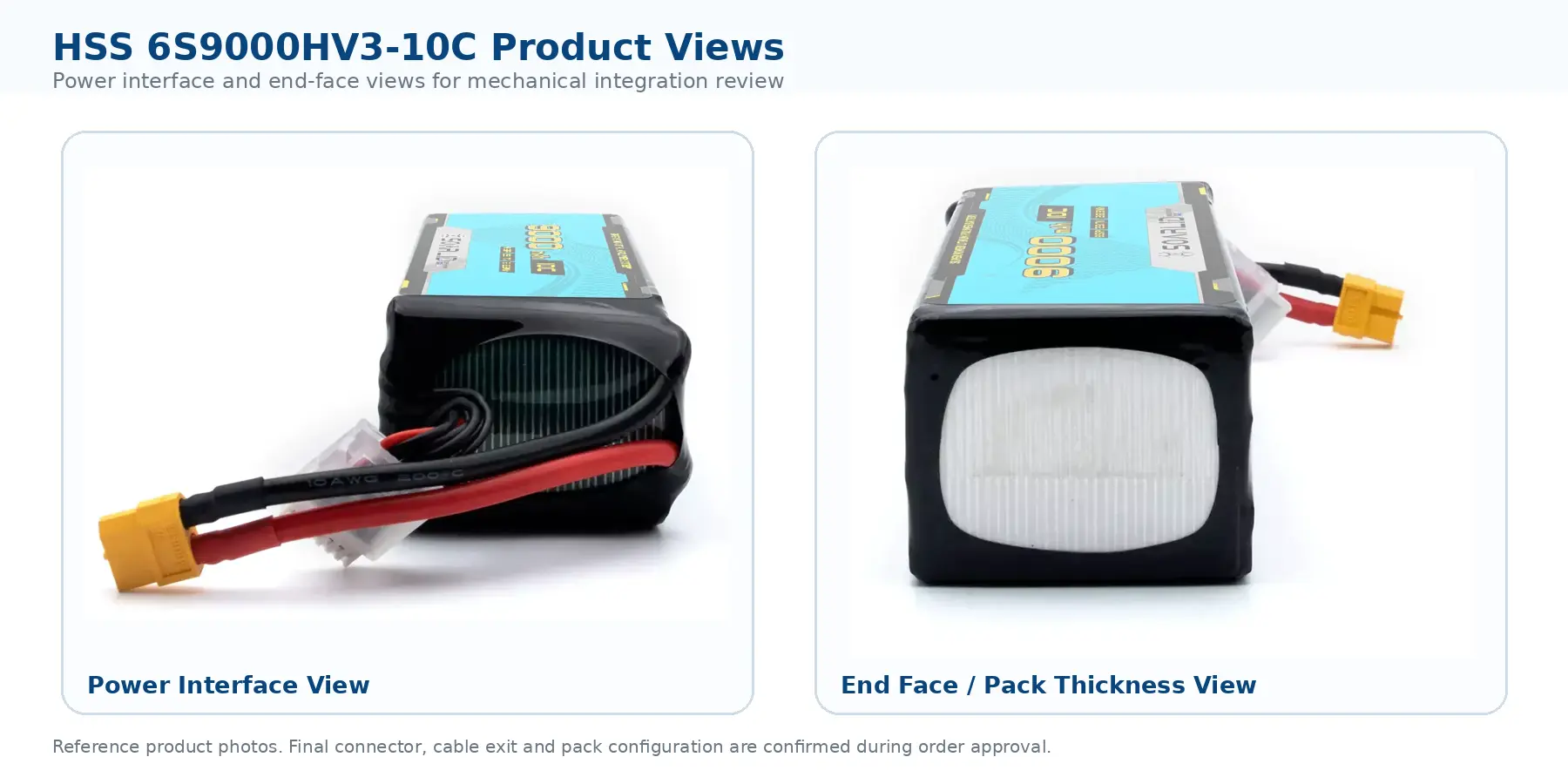

Viste di riferimento dell'interfaccia di potenza e della parte finale di HSS Energy 6S9000HV3-10C.

Perché questo pacchetto da 9 Ah ha una posizione distinta ad alta energia

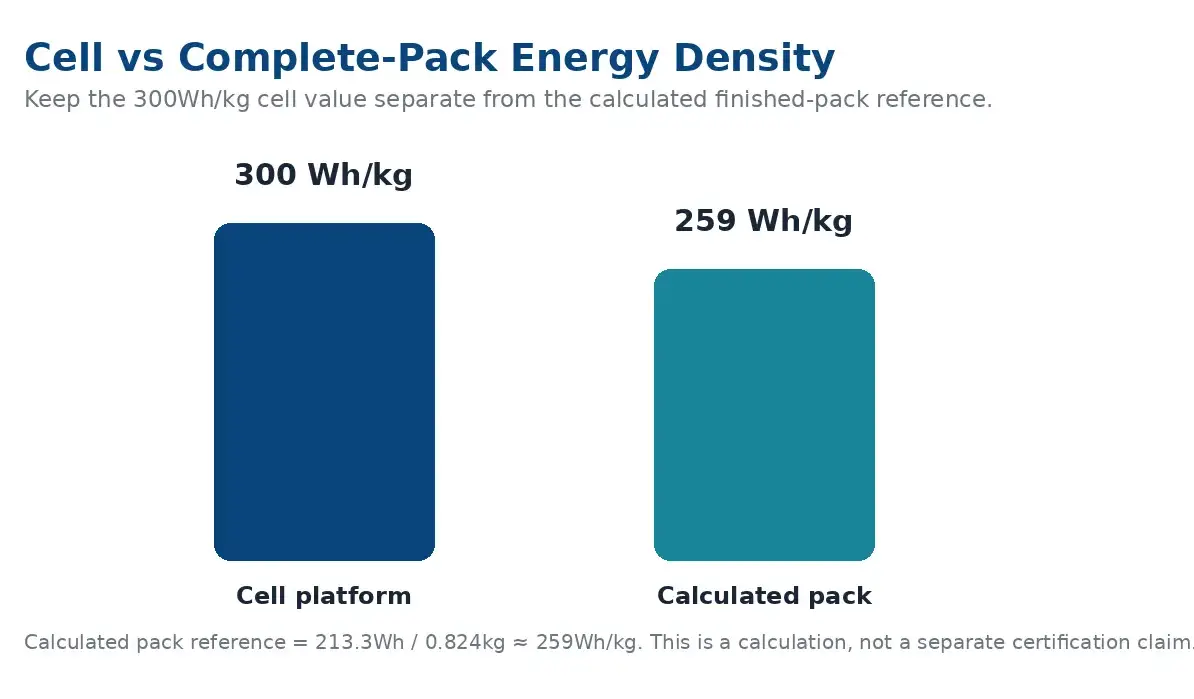

Per la selezione HSS RC/FPV, questo modello da 9 Ah non è raggruppato con i pacchetti da competizione compatti da 5 pollici. Per gli acquirenti che confrontano una batteria LiPo 6S, il suo ruolo verificato è definito da 213,3 Wh di energia installata, circa 824 g di peso della confezione, un involucro meccanico di 165 x 71 x 33 mm e un valore di densità di energia a livello di cella di 300 Wh/kg. Il riferimento del pacco completo calcolato risultante è di circa 259 Wh/kg, quindi il rapporto energia/peso, l'idoneità dell'alloggiamento della batteria, il baricentro e il profilo attuale dell'aereo sono fattori di selezione più utili del solo titolo di una corsa.

Specifiche tecniche

*I risultati del ciclo di vita variano in base alla velocità di carica/scarica, alla profondità di scarica, alla temperatura, alle pratiche di conservazione e ai criteri di fine vita. Utilizzare il metodo di test a livello di confezione applicabile, quando disponibile.

Architettura HV 6S e limite di classificazione 10C

Questa batteria LiHV 6S utilizza una tensione nominale di 23,7 V e una capacità di 9 Ah per un'energia nominale di 213,3 Wh. L'etichetta del prodotto mostra 10C. Moltiplicando 9Ah x 10C si ottiene 90A solo come riferimento aritmetico; non deve essere presentata come corrente di pacco continuo verificata senza dati di test sul pacco finito applicabili. Prima dell'approvazione del campione, HSS esamina la corrente media, la corrente di picco, il raffreddamento, il cablaggio, la temperatura del connettore, il ciclo di lavoro della missione e il profilo di carica approvato.

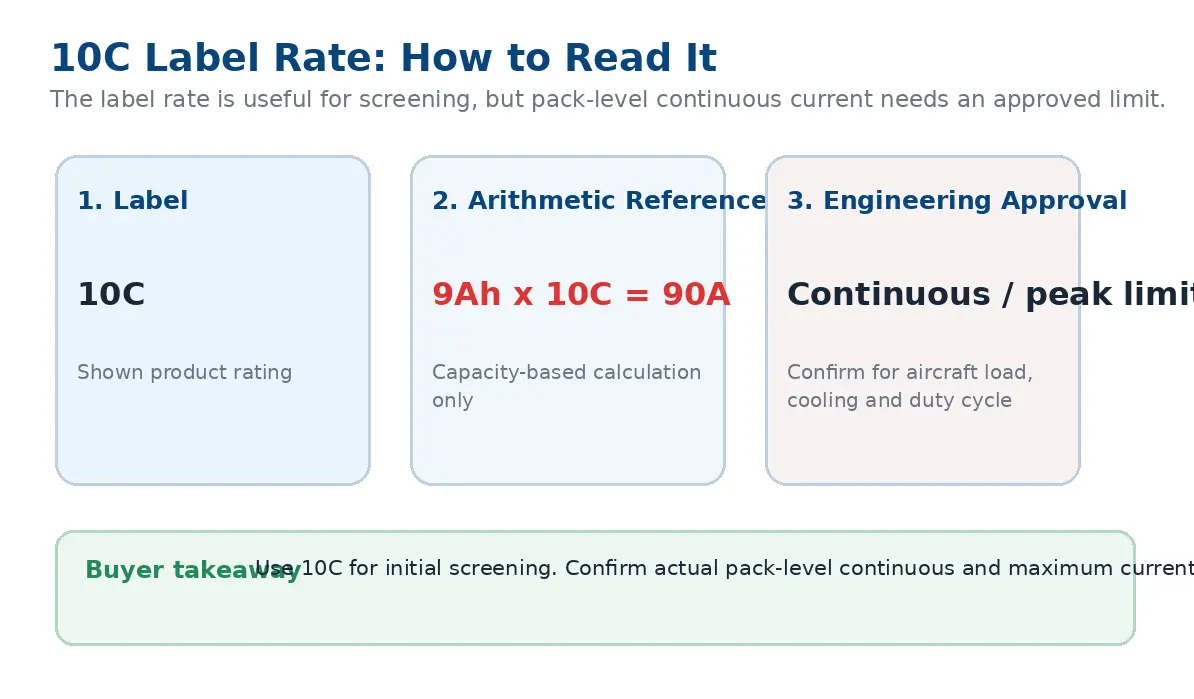

Tasso di etichetta 10C
La cifra 90A è un riferimento aritmetico basato sulla capacità. I limiti continui e di picco della confezione finita richiedono l'approvazione applicabile.

Architettura HV 23,7 V 6S
Utilizzare un flusso di lavoro di addebito del bilanciamento HV abbinato e confermare il profilo di addebito approvato per la configurazione finale.

Per una batteria LiPo ad alta tensione di questa classe di massa, la questione ingegneristica non è semplicemente il tasso C sull'etichetta. Gli acquirenti devono verificare se il profilo attuale dell'aeromobile rientra nei limiti del pacchetto approvato e se il cavo, il connettore, il percorso dei cavi, il metodo di montaggio e il raffreddamento rimangono adeguati al ciclo di lavoro previsto.

FPV di grande formato e integrazione personalizzata di velivoli RC

Questa batteria 6S FPV è destinata alla valutazione su cellule che possono ospitare una batteria da circa 824 g e un pacchetto da 165 x 71 x 33 mm. Per un progetto di batteria per droni FPV, gli sviluppatori di ali fisse o multirotori personalizzati dovrebbero esaminare la geometria dell'alloggiamento della batteria, il baricentro, il limite di peso al decollo, la corrente media e di picco, la posizione del connettore e la strategia del caricabatterie prima di selezionare il pacchetto. Non è posizionata come batteria da corsa standard da 5 pollici e non si dovrebbe presumere che si adatti a ogni piattaforma a lungo raggio da 7 o 10 pollici senza conferma a livello di cellula.

Configurazione campione e controllo della produzione

HSS Energy supporta la revisione dei requisiti, la conferma di connettori e cavi, la valutazione dei campioni, l'approvazione dei disegni e il rilascio della produzione. Le immagini del workshop riportate di seguito mostrano un ambiente di produzione organizzato e un flusso di lavoro di invecchiamento/controllo qualità. I limiti elettrici finali, il profilo del caricabatterie, la configurazione del connettore e i criteri di accettazione sono confermati per l'ordine approvato.

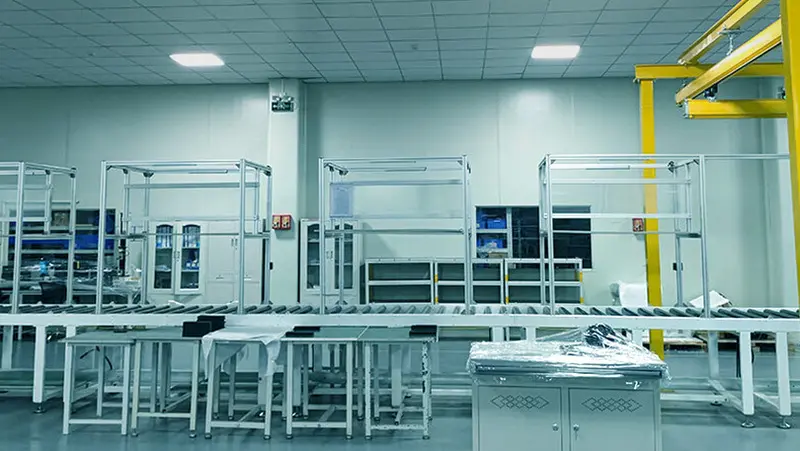

Laboratorio standardizzato

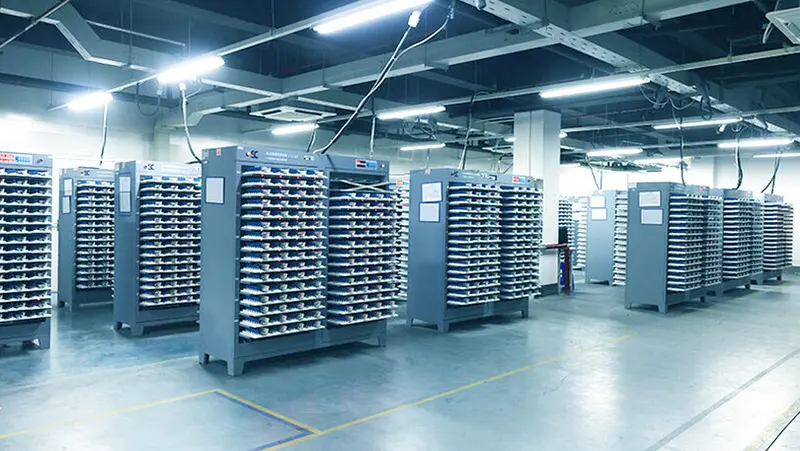

Invecchiamento/Controllo Qualità

Domande frequenti

Raccontaci i requisiti del tuo aereo

Invia il modello del tuo aereo, il profilo attuale, il limite di massa della batteria, le dimensioni del vano, i vincoli del baricentro/montaggio, il connettore, la strategia del caricabatterie e la quantità di campioni per la revisione.
