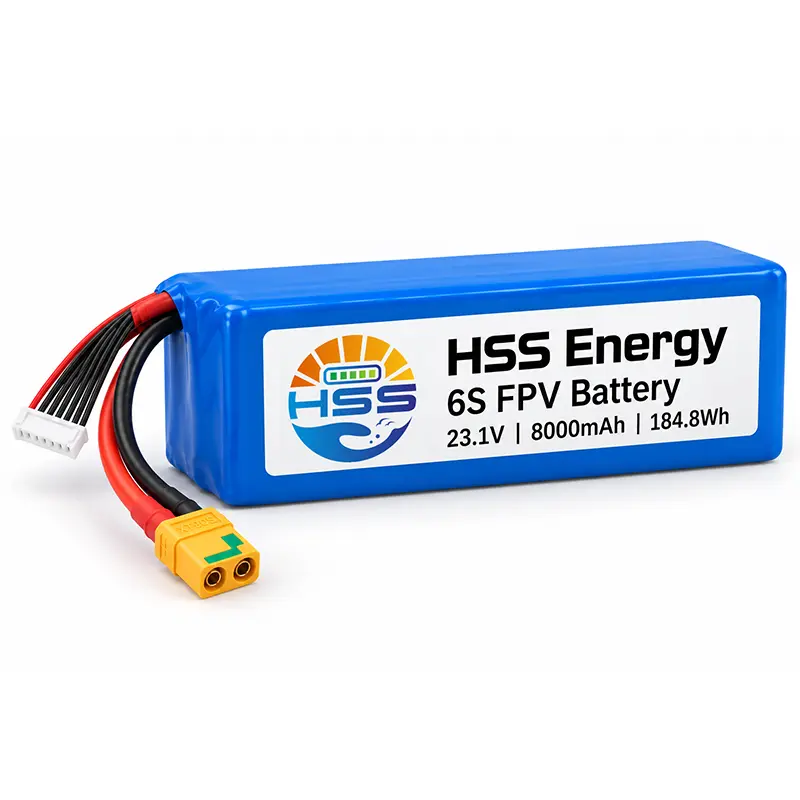

Batteria FPV 6S 8000mAh

L'integrazione inizia a pieno carico

Le specifiche per l'ordine della batteria HSS Energy 6S 8000mAh FPV iniziano con il sistema di alimentazione dell'aereo. Questo modello combina una capacità di 8 Ah con un punto di ricarica da 26,4 V. Verificare la compatibilità dell'elettronica a piena carica e riservare spazio fisico per il corpo lungo prima di selezionare la disposizione di connessione.

Bilancio energetico per il volo pianificato

Utilizza l'energia nominale da 184,8 Wh di questa batteria FPV da 8000 mAh come input per il budget energetico dell'aereo. La capacità da sola non può stabilire il tempo di volo: la massa dell’aeromobile, le manovre e la riserva di atterraggio influiscono sull’energia disponibile per la missione. Confronta i registri di volo rappresentativi con la riserva pianificata prima di impostare la durata della sessione.

Specifiche elettriche

Compatibilità della tensione dell'aereo

Una batteria FPV da 23,1 V deve essere adatta all'intervallo di alimentazione consentito di ogni dispositivo collegato, inclusi i controller del motore e l'elettronica ausiliaria. Un'etichetta 6S di per sé non conferma la compatibilità con l'endpoint superiore da 26,4 V. Tenere conto dei transitori operativi quando il progettista del sistema stabilisce il margine di tensione.

Limiti di temperatura e conservazione

L'intervallo di carica a bassa temperatura elencato richiede una procedura di carica convalidata e una protezione adatta al pacco stesso. Non autorizza la ricarica illimitata sotto lo zero. Utilizzare l'interruzione dello scarico come limite operativo, non come impostazione dell'avviso di atterraggio dell'aereo.

Profilo di ricarica e ciclismo monitorato

La ricarica di una batteria ad alta tensione da 8000 mAh richiede un endpoint abbinato al suo sistema cellulare. In questo caso il limite del pacco da 26,4 V corrisponde a 4,4 V per gruppo in serie. Selezionare l'attrezzatura che supporta esplicitamente questo endpoint e la configurazione del pacchetto; non scegliere una modalità di ricarica solo perché è etichettata 6S o LiHV.

La corrente di carica massima di 8,0 A è separata dai valori di scarica. Confermare la connessione e la polarità della bilancia prima di abilitare il profilo approvato. Le impostazioni di ricarica e test devono essere verificate rispetto alle specifiche dell'ordine, anziché copiate da un'altra dimensione della confezione.

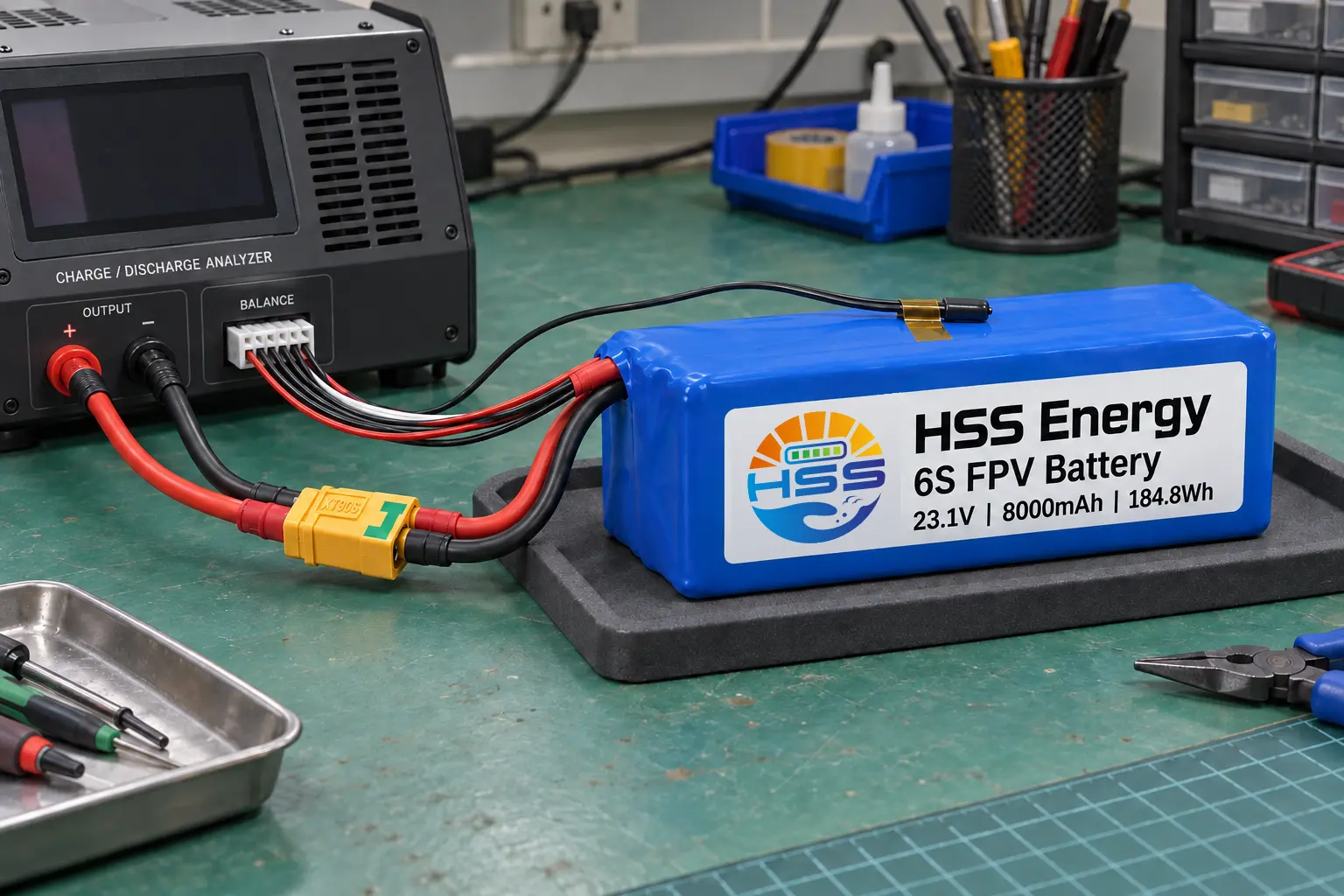

Illustrazione del processo • Configurazione del ciclo di carica e scarica collegato

Cosa dovrebbe registrare una valutazione del ciclo

Per la batteria FPV 6S 8000mAh, una valutazione significativa del ciclo definisce la corrente di carica e scarica, la temperatura, i periodi di riposo e il punto finale della capacità mantenuta. Registra l'identificazione del pacco insieme alla capacità misurata e alla cronologia della temperatura. Il riferimento a 500 cicli non è un risultato del test mostrato da questa illustrazione o un periodo di garanzia.

Il circuito principale, il cablaggio di bilanciamento e la sonda di superficie nell'illustrazione mostrano la disposizione di monitoraggio, non le misurazioni registrate.

Involucro corporeo e adattamento meccanico

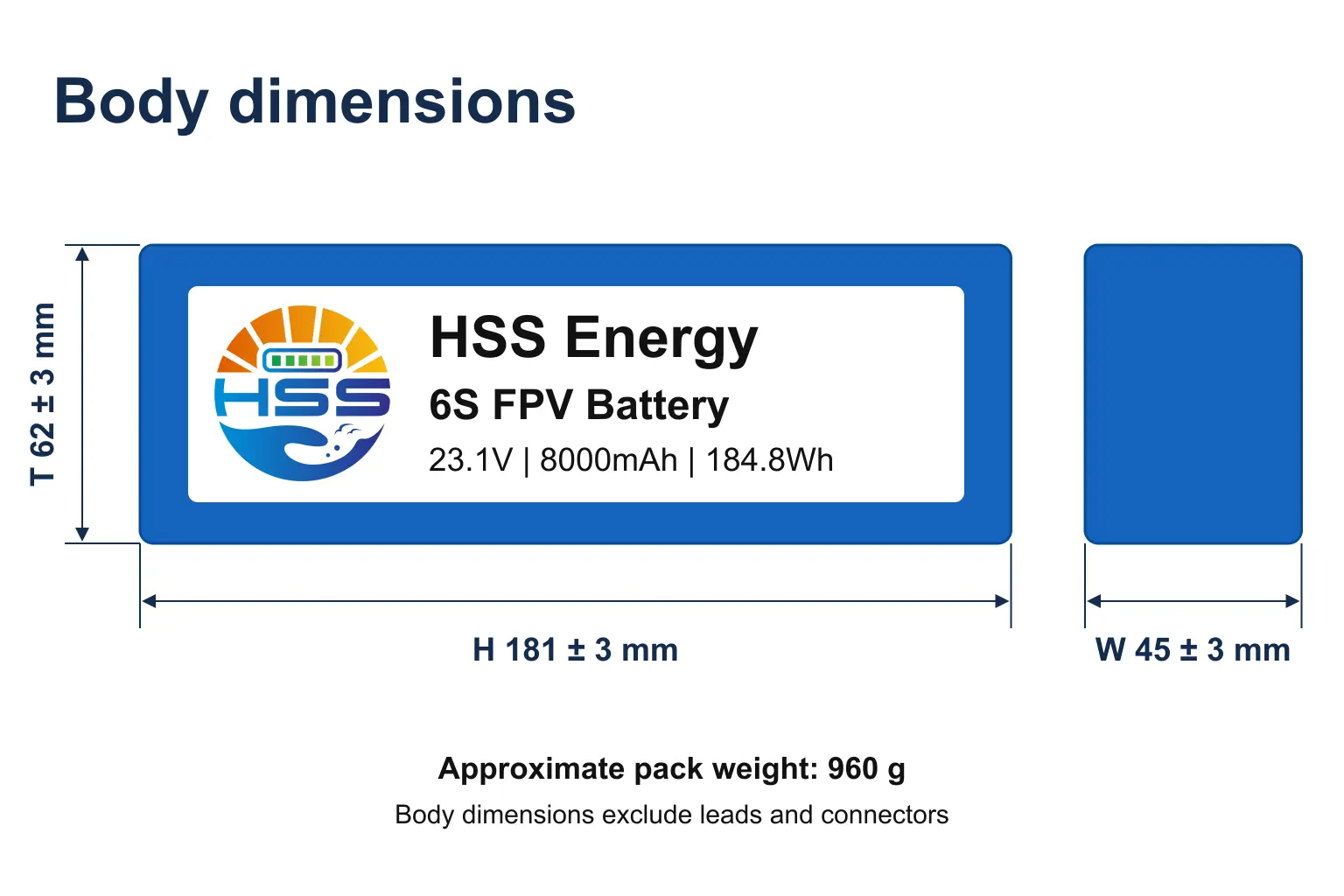

Illustrazione dimensionale • Assi e tolleranze nominali del corpo

Questa batteria semisolida da 8000 mAh ha un lungo corpo avvolto in blu. La dimensione di 181 mm mantiene la designazione H anche quando il pacco è montato orizzontalmente. Spazio economico per tolleranze, ammortizzazione e uscita cavi separatamente; il disegno del corpo esclude i cavi e i connettori esterni.

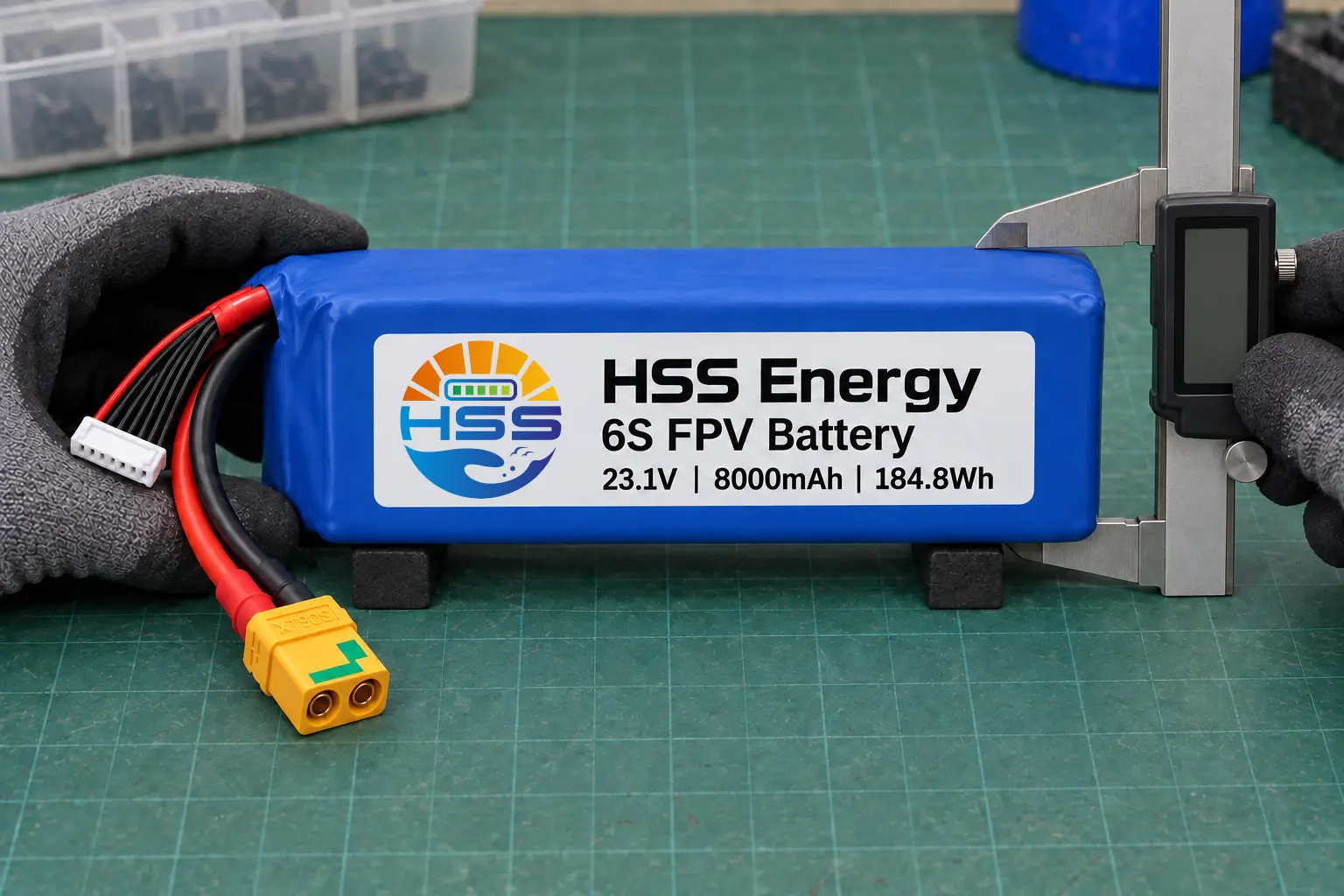

Illustrazione del processo • Controllo delle dimensioni esterne

Controllare il corpo finito nei punti di ispezione specificati sul disegno di montaggio. Un dispositivo dovrebbe trattenere il pacco da circa 960 g senza schiacciare l'avvolgimento o utilizzare i cavi per sostenerne il peso.

Domanda continua e impulsi brevi

Valuta questa batteria 6S 25C FPV rispetto alla corrente sostenuta separatamente dai carichi di breve accelerazione. La potenza nominale continua di 200 A e quella di picco di 400 A descrivono diverse condizioni di servizio. Un picco può durare non più di due secondi; ciò non definisce la frequenza con cui può ripetersi o dimostrare un aumento di temperatura accettabile nel gruppo installato.

Finiture esterne e identificazione

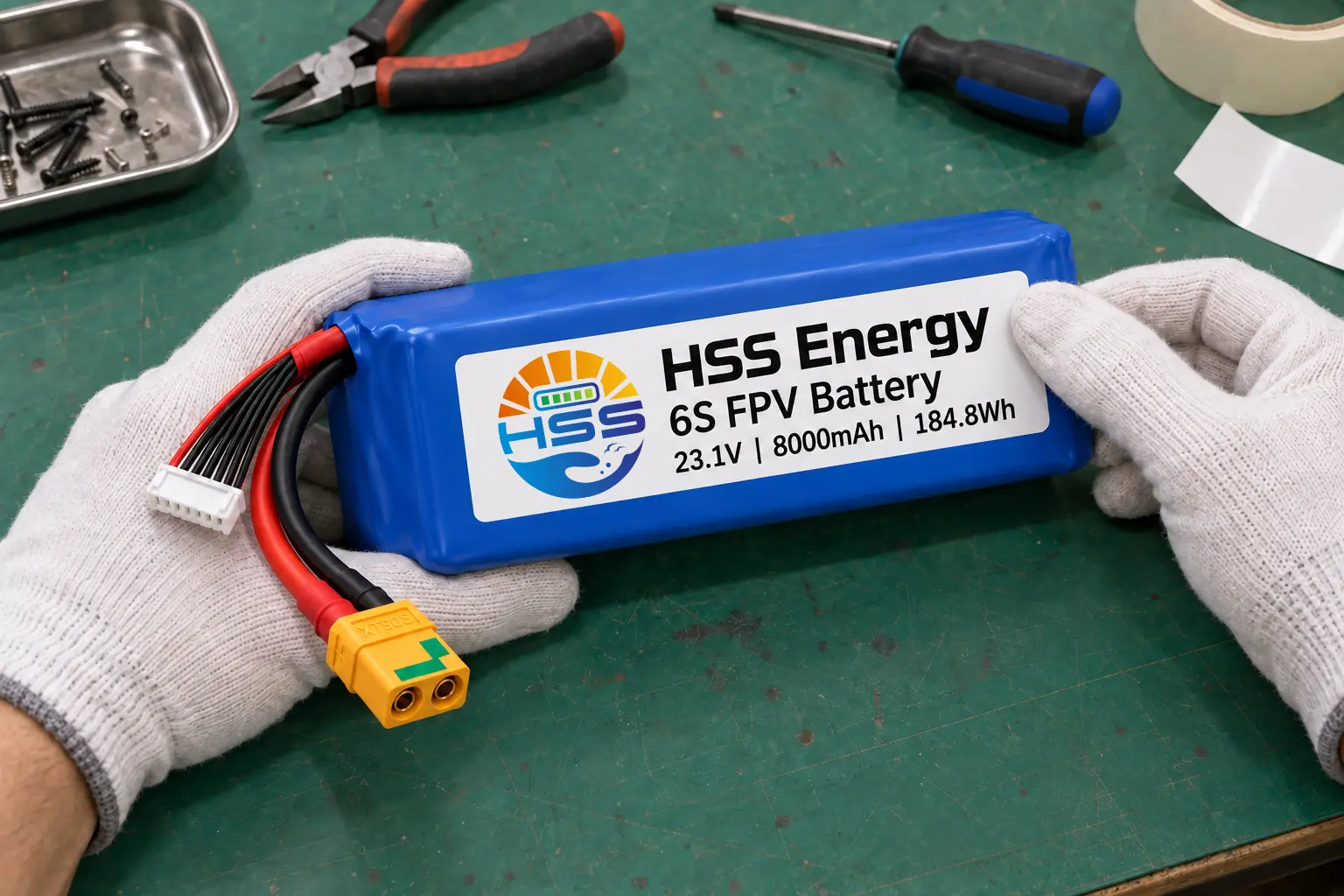

Illustrazione del processo • Posizionamento dell'etichetta e finitura esterna

Un'etichetta leggibile collega il pacco finito alle specifiche di tensione e capacità. I controlli esterni dovrebbero verificare la presenza di bordi dell'etichetta sollevati, isolamento danneggiato o uscita del cavo ostruita. Questi controlli visibili non sostituiscono le misurazioni di accettazione elettrica.

Disposizione del collegamento per l'ordine

La lunghezza del cavo, le dimensioni del cavo e i connettori possono essere configurati in base alle esigenze del cliente. Verificare la capacità di corrente e l'aumento di temperatura per il gruppo scelto. Le parti di riferimento opzionali non sono, di per sé, la conferma di un percorso di corrente completo da 200 A o 400 A.

Ammortizzazione e chiusura in cartone

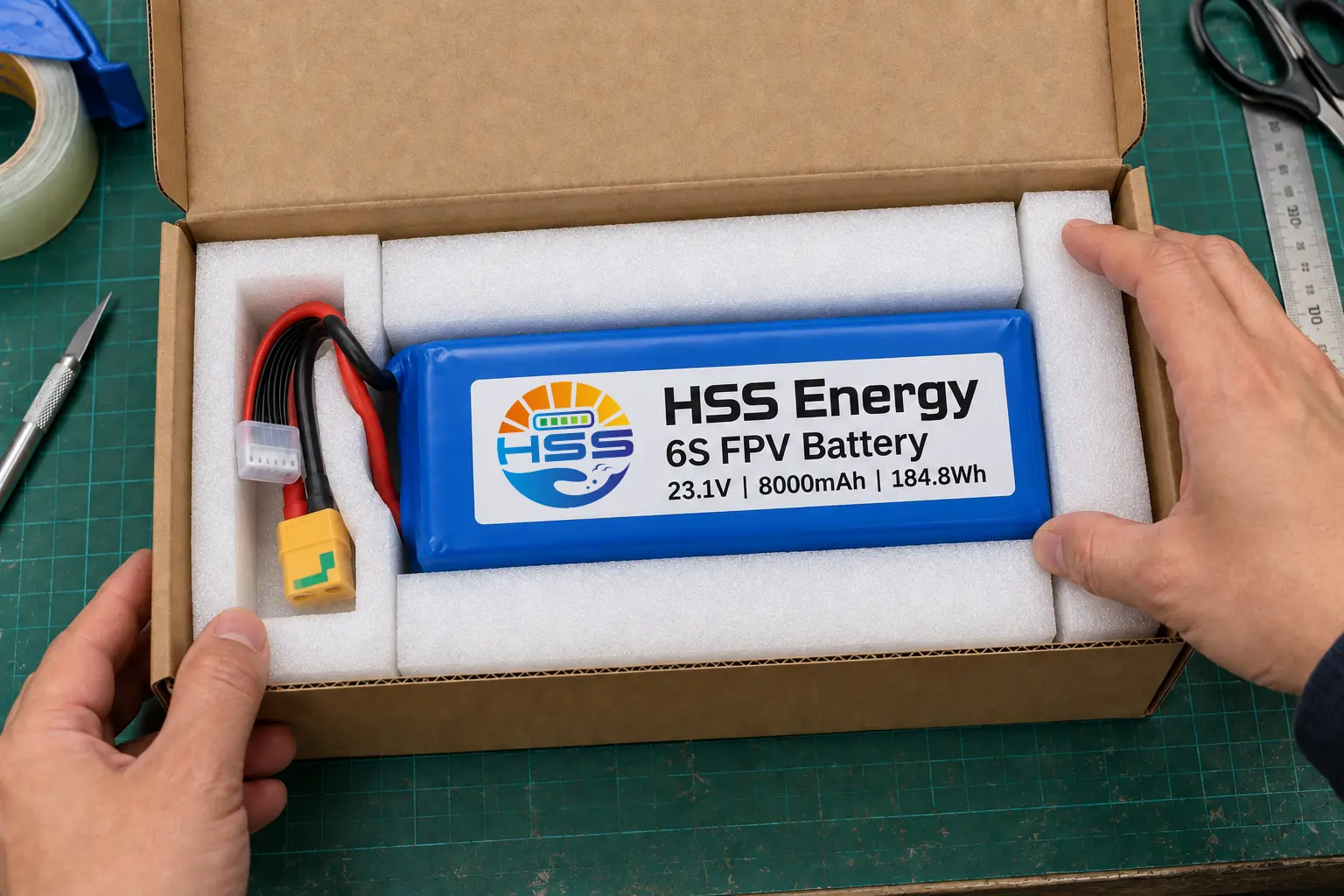

Illustrazione dell'imballaggio • Supporto del corpo e spazi dei connettori isolati

Specificare l'imballaggio attorno alla disposizione finale dei cavi. L'inserto illustrato sostiene il corpo e separa i connettori protetti; nessun filo deve attraversare un bordo di chiusura. I dettagli in schiuma e cartone rimangono configurabili dal cliente.

Illustrazione del processo • Sigillatura del cartone nella stazione di imballaggio

Domande frequenti

Semisolido significa una cella completamente allo stato solido?

No. Questo modello è specificato come semisolido. Tale descrizione non stabilisce un elettrolita interamente allo stato solido o una classificazione di non infiammabilità.

Cosa dovrebbe accompagnare una valutazione del campione?

Mantenere insieme la configurazione campione, il profilo di carico previsto e i criteri di accettazione. Registra i risultati misurati rispetto a quella configurazione prima di impostare i requisiti per gli ordini ripetuti.

Come vengono determinati i termini di acquisto e spedizione?

La disponibilità del campione, la quantità minima, i tempi di consegna e la garanzia sono concordati tramite preventivo. È necessario verificare nei documenti di trasporto e nell'accettazione del corriere l'esatta configurazione, destinazione e percorso di spedizione.

Un ordine di batteria FPV HSS Energy 6S 8000mAh deve identificare la configurazione elettrica approvata e l'involucro di montaggio. Registrare i criteri di accettazione del campione con le disposizioni di imballaggio in modo che le consegne ripetute possano essere verificate rispetto alle stesse specifiche.
