Batteria FPV 6S 4200mAh

Configurazione del pacchetto da corsa FPV

La pianificazione degli ordini della batteria HSS Energy 6S 4200mAh FPV inizia con la piattaforma di gara. L'accelerazione e l'acceleratore sostenuto pongono esigenze diverse al gruppo. Confronta la corrente prevista su un giro con entrambi i limiti di scarica, quindi valuta la massa installata e il baricentro sulla cellula selezionata.

Capacità e pianificazione energetica

Una batteria FPV da 4200 mAh fornisce una capacità definita per pianificare una sessione FPV. La sua energia nominale di 93,24 Wh è il prodotto di 22,2 V e 4,2 Ah. La durata del volo utilizzabile dipende dalla richiesta di energia e dalla riserva trattenuta per l'atterraggio; stabilirli sull'aeromobile selezionato anziché stimare la durata basandosi esclusivamente sulla capacità.

Specifiche elettriche

Condizioni di ricarica e funzionamento

Per questa batteria FPV da 22,2 V, la tensione nominale non è il punto finale di ricarica. Selezionare l'apparecchiatura di ricarica e un profilo di carica approvato che rispetti l'interruzione del pacco da 25,2 V. Il valore dichiarato di 12,6 A è la corrente di carica massima, non un'impostazione predefinita per ogni cavo o caricabatterie.

Imposta gli avvisi degli aeromobili e la riserva di atterraggio utilizzando il comportamento verificato del sistema sotto carico; l'interruzione della scarica non è un allarme di atterraggio consigliato. La durata del ciclo dipende dalle condizioni di carica e scarica e dal criterio di mantenimento della capacità. Concordare la base di test quando si utilizza il riferimento a 200 cicli per l'approvvigionamento; non è una durata della garanzia.

Involucro del corpo e spazio di montaggio

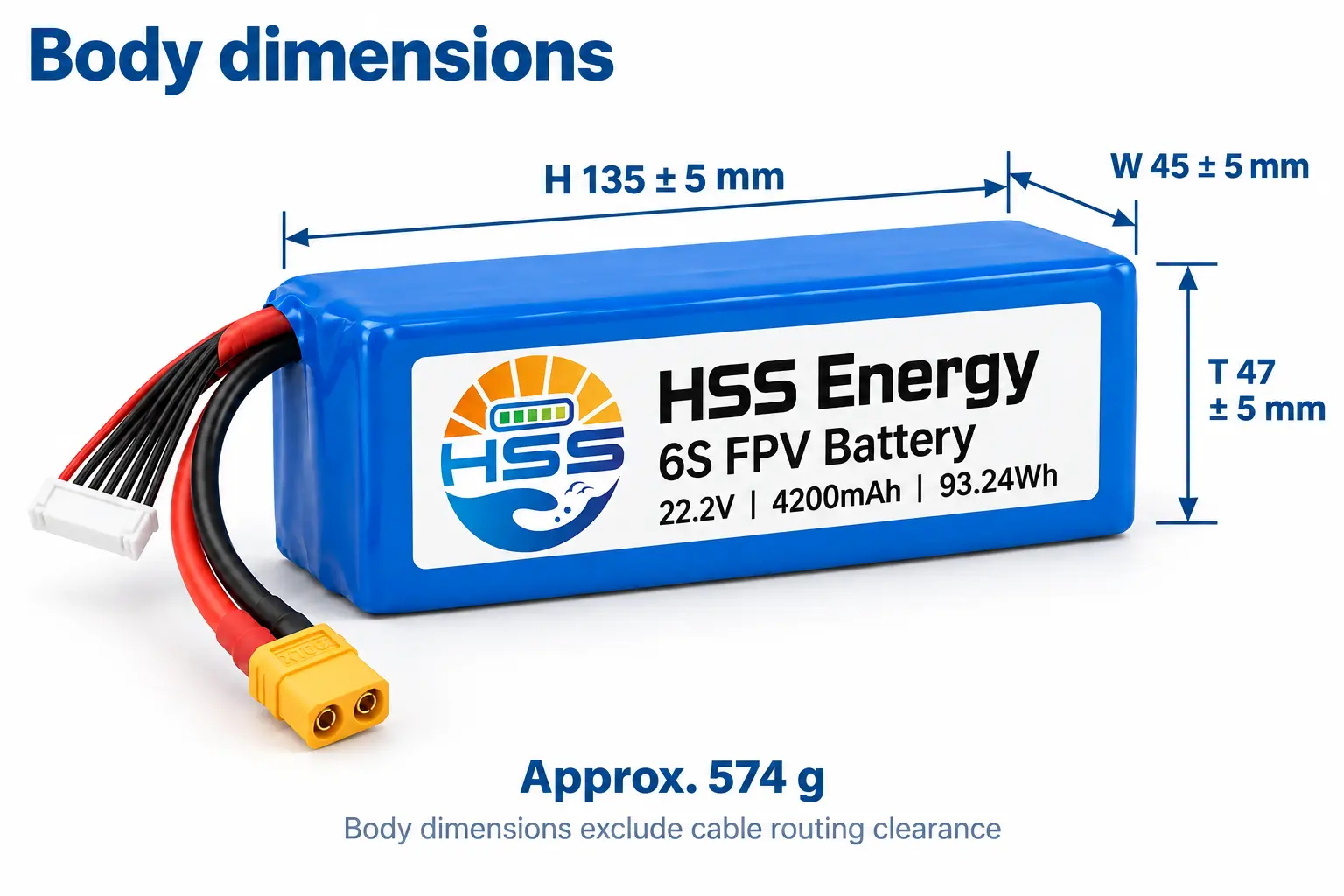

Illustrazione dimensionale • Dimensioni corporee e peso approssimativo

H identifica l'asse del corpo da 135 mm, anche quando il pacco è disposto in orizzontale. Consentire le tolleranze indicate e un ulteriore gioco del cavo. Il supporto di montaggio dovrebbe sostenere il corpo senza caricare l'uscita del cavo.

Tipo di cella e controlli esterni

Questa batteria FPV semisolida utilizza un involucro esterno termoretraibile blu. La chimica della cella e la finitura esterna sono caratteristiche separate: l'ispezione visiva verifica l'isolamento, l'etichetta e l'uscita del cavo, mentre l'accettazione elettrica richiede misurazioni.

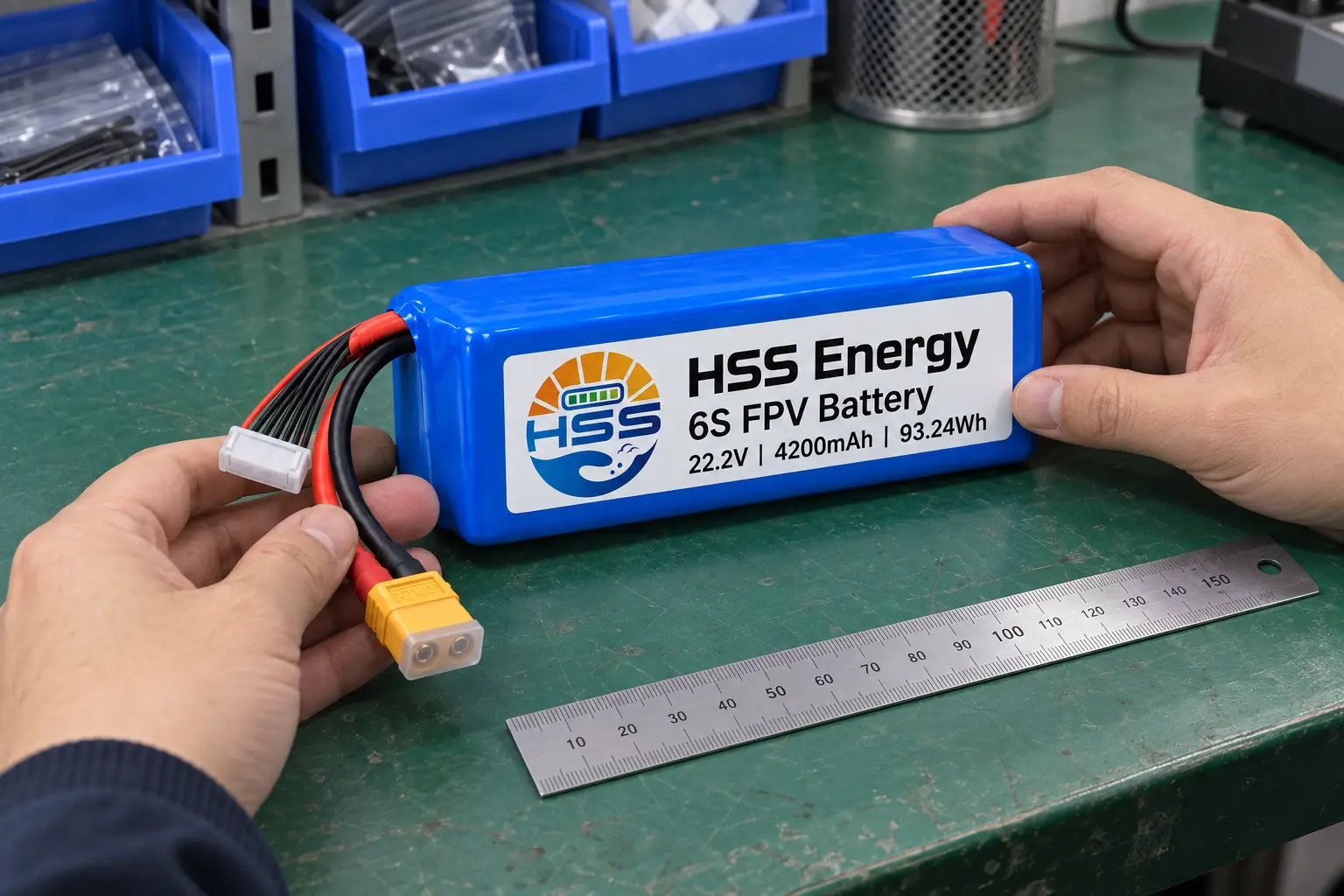

Illustrazione del processo • Ispezione esterna con guida di misurazione

Carico continuo e picchi brevi

La batteria FPV 6S 4200mAh ha limiti separati di scarica continua e di breve durata. Quando si valuta una batteria FPV da 35C, confrontare il profilo di corrente completo con la valutazione continua di 147A. La valutazione di picco 294A si applica per non più di tre secondi; non stabilisce un tasso di ripetizione consentito o un carico medio.

Il percorso completo della corrente deve supportare il servizio previsto. Stabilire il comportamento termico e il carico ammissibile per il cablaggio selezionato e la disposizione dei connettori prima del volo; le parti di riferimento opzionali non stabiliscono un valore di connessione di 147A o 294A.

Connettore principale e passaggio cavi

Il connettore XT60 mostrato è una configurazione di riferimento opzionale. Il cavo principale e il connettore possono essere selezionati in base all'installazione. Specificare l'orientamento di accoppiamento, la polarità e il pressacavo sul disegno dell'ordine.

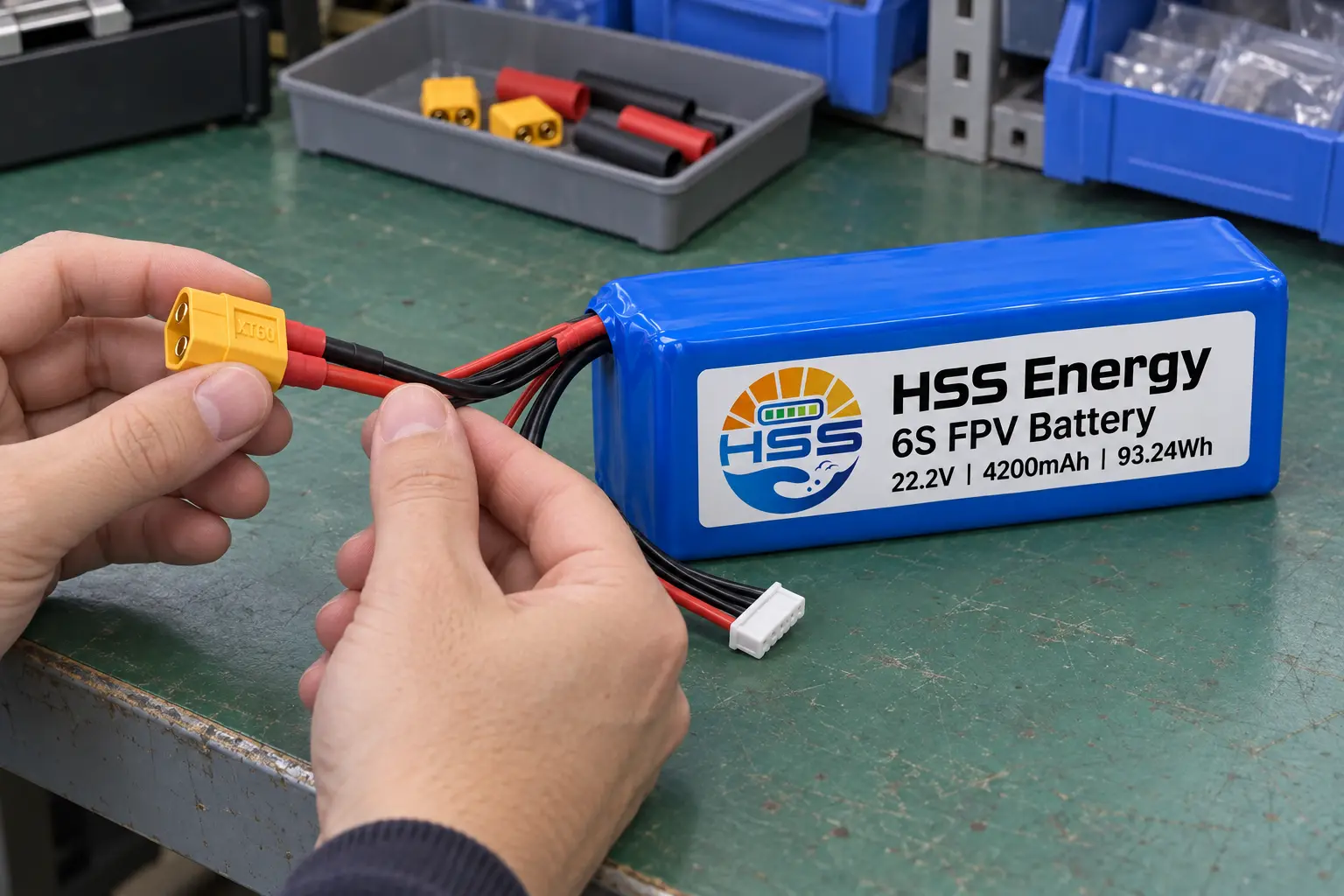

Illustrazione del processo • Ispezione dell'alloggiamento del connettore e del serracavo

Ispezionare l'alloggiamento per eventuali danni e controllare l'isolamento all'uscita del cavo. Lasciare spazio sufficiente per effettuare lo scollegamento dall'alloggiamento senza tirare il giunto del cavo.

Selezione della piattaforma di corsa

Seleziona questa batteria da corsa FPV 6S per una piattaforma con spazio e massa consentiti per un pacco da circa 574 g. Valutare la risposta dell'acceleratore, la tensione sotto carico e la temperatura durante la sessione prevista. I valori di scarica supportano il confronto del carico; non definiscono una dimensione del telaio compatibile né confermano l'idoneità per una particolare classe di corsa.

Controlli elettrici e cablaggio di bilanciamento

Il cablaggio di bilanciamento opzionale è 22 AWG, 60 mm, con un connettore XH-7P contrassegnato B0–B6. Confermare la sequenza di contatto con l'apparecchiatura di ricarica selezionata prima del collegamento.

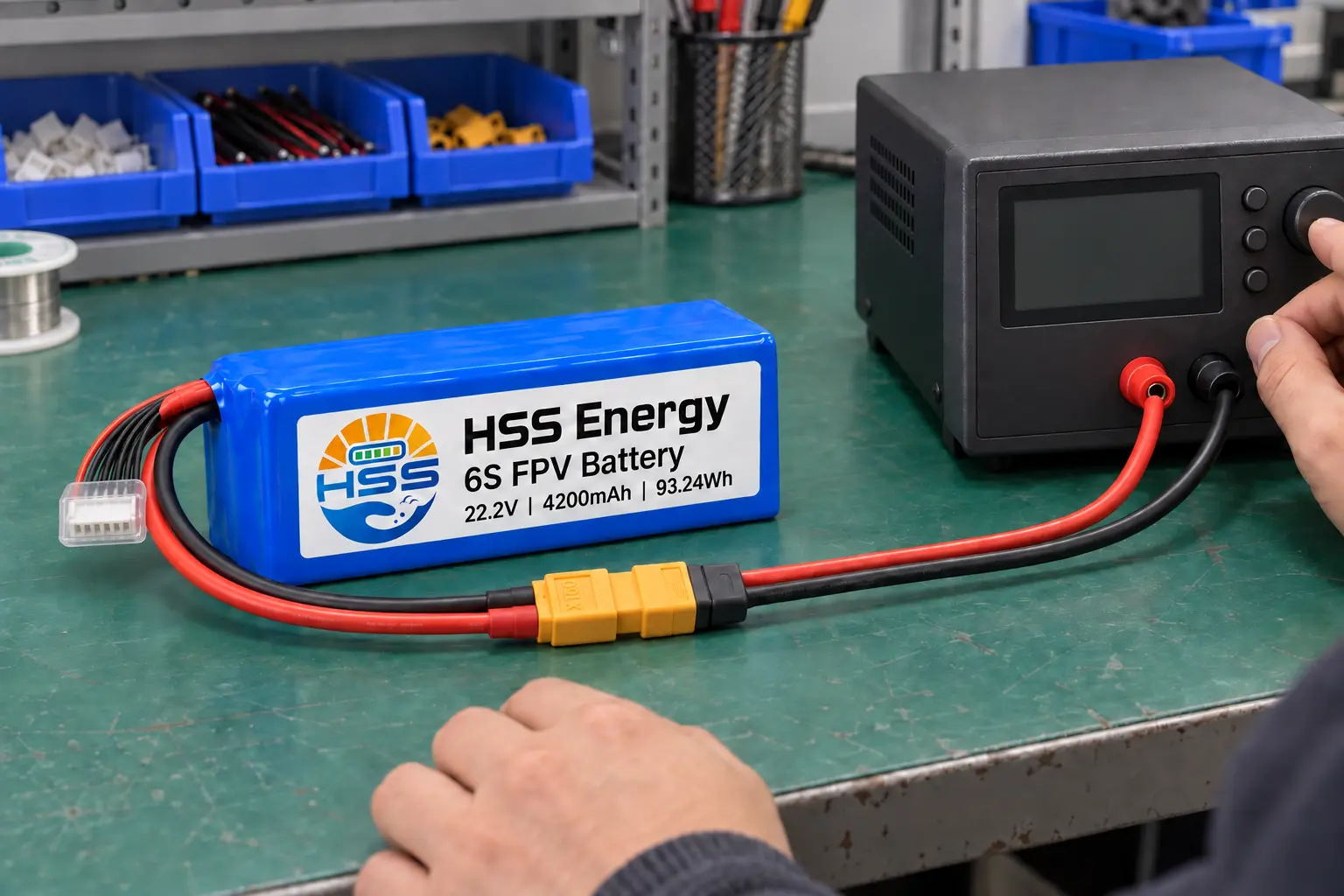

Illustrazione del processo • Configurazione del collegamento della tensione del pacco principale

La connessione illustrata riguarda la tensione totale del pacco. I controlli dei singoli gruppi di serie richiedono l'imbracatura di bilanciamento. Mantenere l'ispezione della tensione separata dalla prova del carico e registrare i risultati rispetto all'identificazione del pacco.

Archiviazione e identificazione protette

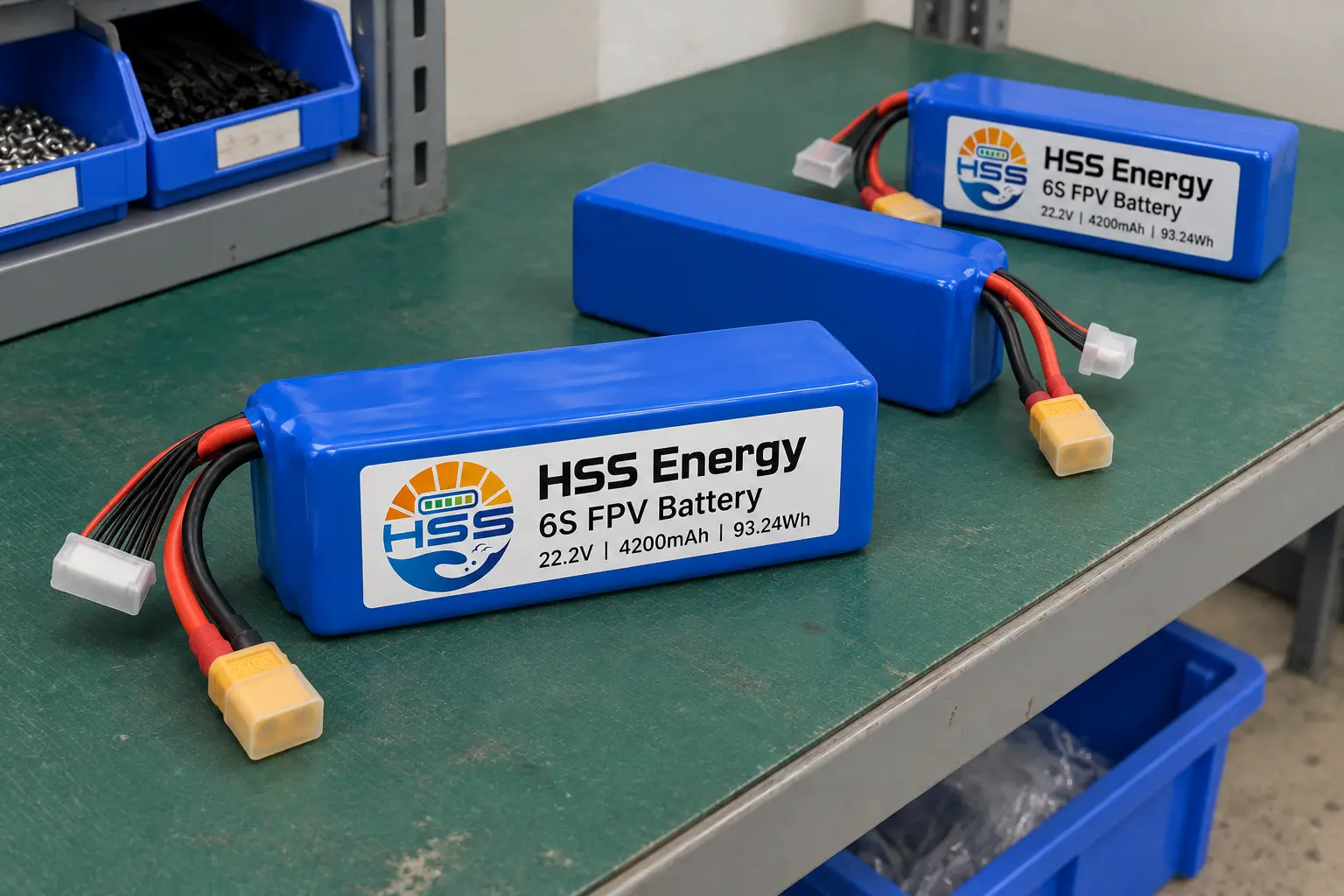

Illustrazione del processo • Pacchi disconnessi in allestimento protetto

Mantenere i connettori isolati individualmente e i cavi nello spazio di conservazione di ogni confezione. Separare i pacchi completati dai lavori in corso in modo che l'identificazione e lo stato di ispezione rimangano chiari. Questa scena mostra lo stoccaggio, non l'invecchiamento attivo.

Packaging per la configurazione selezionata

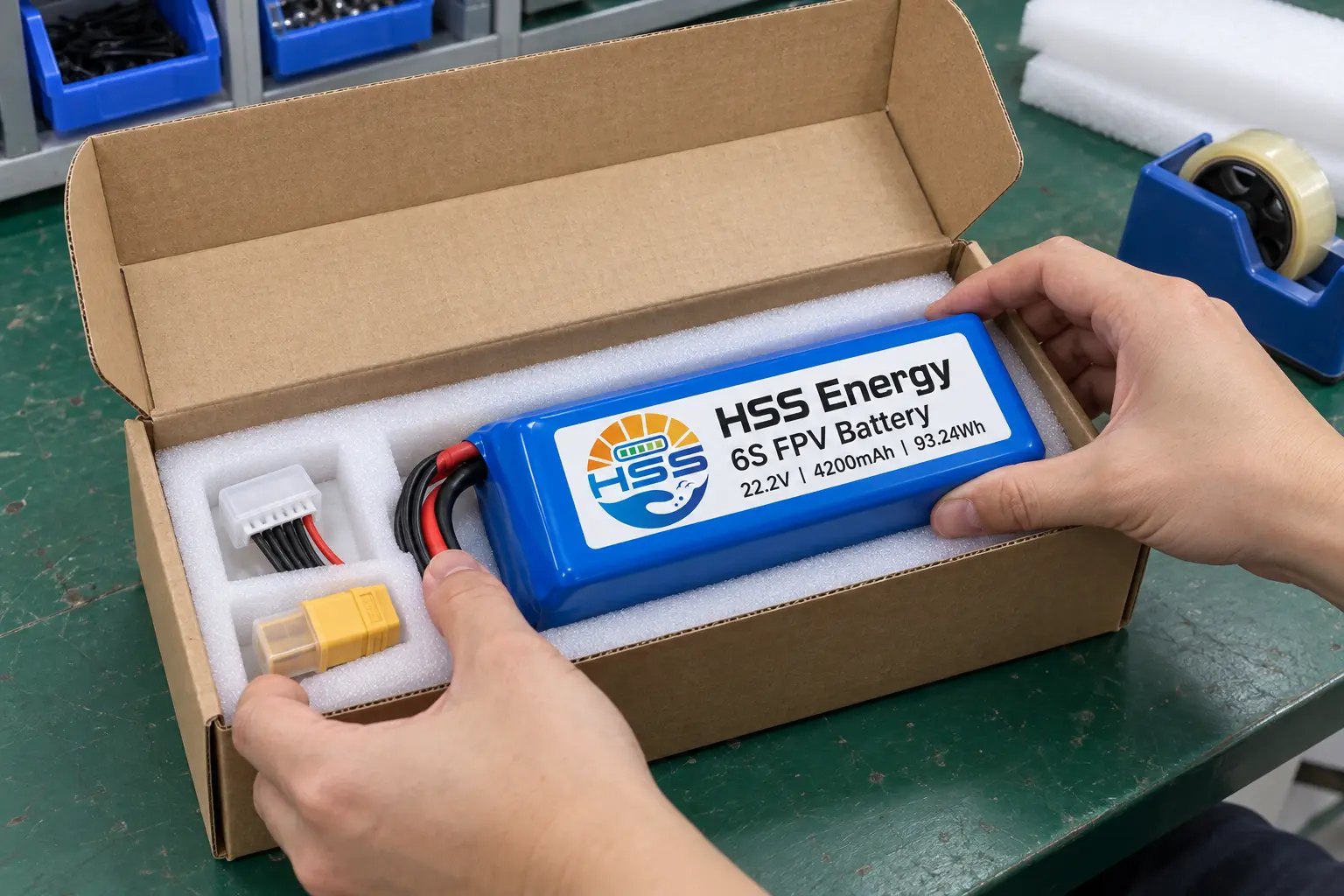

Illustrazione dell'imballaggio • Imbottitura e rientranze per connettori separate

L'imballaggio è configurato in base alle esigenze del cliente. L'imbottitura dovrebbe sostenere il corpo dello zaino lasciando spazio ai cavi selezionati e ai connettori protetti. Prima della chiusura, verificare che nessun filo attraversi il bordo della scatola o sia intrappolato sotto la batteria. L'inserto e il cartone mostrati sono esempi di imballaggio, non una confezione fissa fornita.

Domande frequenti

Il pacco può sostituire qualsiasi batteria etichettata 6S

No. Adattare l'intero intervallo di tensione, la massa montata, l'involucro della carrozzeria e la richiesta di corrente convalidata all'aeromobile. Il solo conteggio delle serie non è sufficiente.

Cosa dovrebbe stabilire una valutazione a campione

Valutare l'idoneità fisica, l'equilibrio, il percorso dei cavi e il profilo di carico previsto sulla piattaforma effettiva. Definire i criteri di accettazione prima di confrontare i campioni o effettuare ordini ripetuti.

Quali sono i termini di ordine e di consegna

Richiedi un preventivo per la configurazione e la quantità selezionate. La quantità minima, la disponibilità del campione, i tempi di consegna e i termini di garanzia vengono concordati per l'ordine anziché essere assunti da questa pagina.

Quali documenti di trasporto si applicano

Richiedi documenti applicabili all'esatta configurazione e destinazione della batteria. Questa pagina non rivendica un certificato particolare, un percorso di spedizione approvato o l'accettazione del corriere.

Per la batteria FPV HSS Energy 6S 4200mAh, le specifiche dell'ordine dovrebbero identificare il disegno di montaggio, la corrente prevista nel tempo, le interfacce selezionate e la disposizione dell'imballaggio. Conservare la configurazione campione approvata come riferimento per gli ordini successivi.
