Batteria di accumulo energetico da 100 kWh

Per gli integratori che confrontano i fornitori per la batteria di accumulo dell'energia da 100 kWh, HSS Energy Factory offre la selezione dei moduli, opzioni rack o armadio esterno, etichettatura e configurazione della comunicazione attorno al progetto. Il nome descrive una classe di capacità di mercato, non un valore energetico esatto per ogni accordo. Per il riferimento a sei moduli, la tabella del sistema del catalogo indica un'energia nominale di 96,46 kWh, mentre sei moduli a 16,08 kWh calcolano circa 96,48 kWh. La stessa tabella elenca 86,81 kWh di energia utilizzabile al 90% DOD. Poiché i due valori di energia nominale differiscono di 0,02 kWh, le specifiche approvate, lo schema del sistema e la registrazione dell'abbinamento delle apparecchiature hanno la precedenza per un ordine di acquisto.

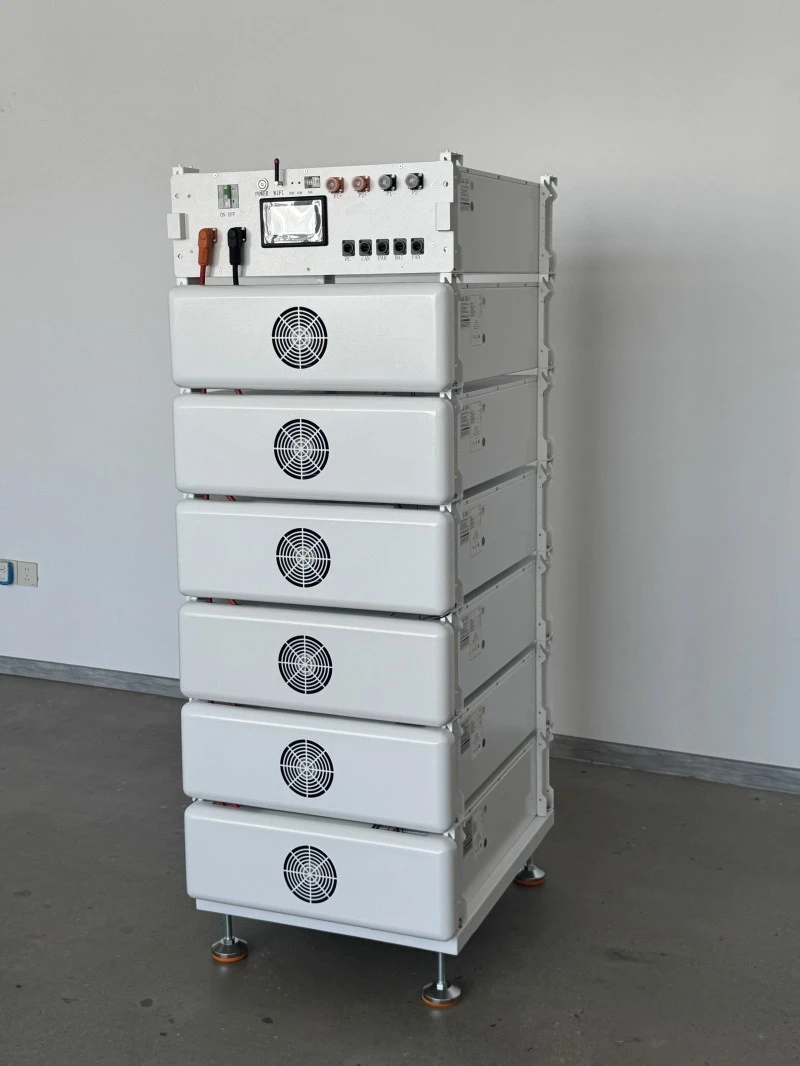

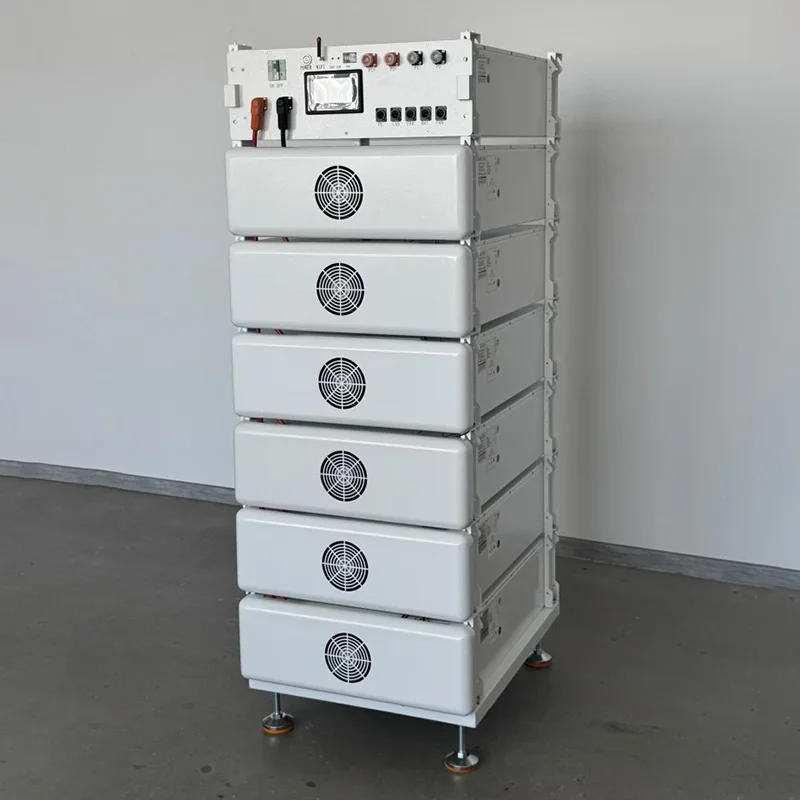

Sei moduli rack ad alta tensione da 16,08 kWh collegati in serie

Specifiche Tecniche di Riferimento

1. Architettura della capacità e selezione dei moduli

Un sistema di batterie ad alta tensione da 100 KWH può utilizzare diverse classi energetiche di moduli: dieci unità da circa 10 kWh, sei unità di classe 16 kWh o quattro unità di classe 24 kWh. Questa pagina si concentra su sei moduli da 16,08 kWh. La modifica della disposizione modifica anche la tensione del sistema, le dimensioni del rack, il peso, la spedizione e l'abbinamento delle apparecchiature, quindi le quantità dei moduli non possono essere sostituite con la sola energia. Durante la revisione della configurazione, HSS Energy registra il numero di moduli, la tensione in serie e le interfacce elettriche per la batteria di accumulo di energia da 100 kWh nell'allegato tecnico dell'ordine.

2. Topologia ad alta tensione e abbinamento PCS

La selezione di una batteria ad alta tensione inizia con la finestra di tensione CC del PCS o dell'inverter. Il riferimento a sei moduli ha una tensione nominale di 307,2 V con un intervallo operativo di 278,4-345,6 V. CAN o RS485 identifica un'interfaccia disponibile; non dimostra la compatibilità del protocollo. Prima della produzione, fornire la marca, il modello, la versione del protocollo e la definizione dei pin dell'apparecchiatura per la revisione tecnica.

3. Rack per interni o armadio per esterni

Come batteria di accumulo di energia commerciale, il sistema può supportare la gestione dei picchi commerciali, l’autoconsumo solare e carichi di backup selezionati, e può anche essere adatto ad abitazioni ad alto consumo o progetti più piccoli. Il catalogo elenca IP20 per la disposizione in rack interno. Il posizionamento all'aperto può utilizzare un armadio IP55 opzionale, ma la classificazione dell'involucro non sostituisce i controlli della temperatura ambiente, del flusso d'aria, delle fondamenta, dello spazio di servizio e dei requisiti elettrici locali.

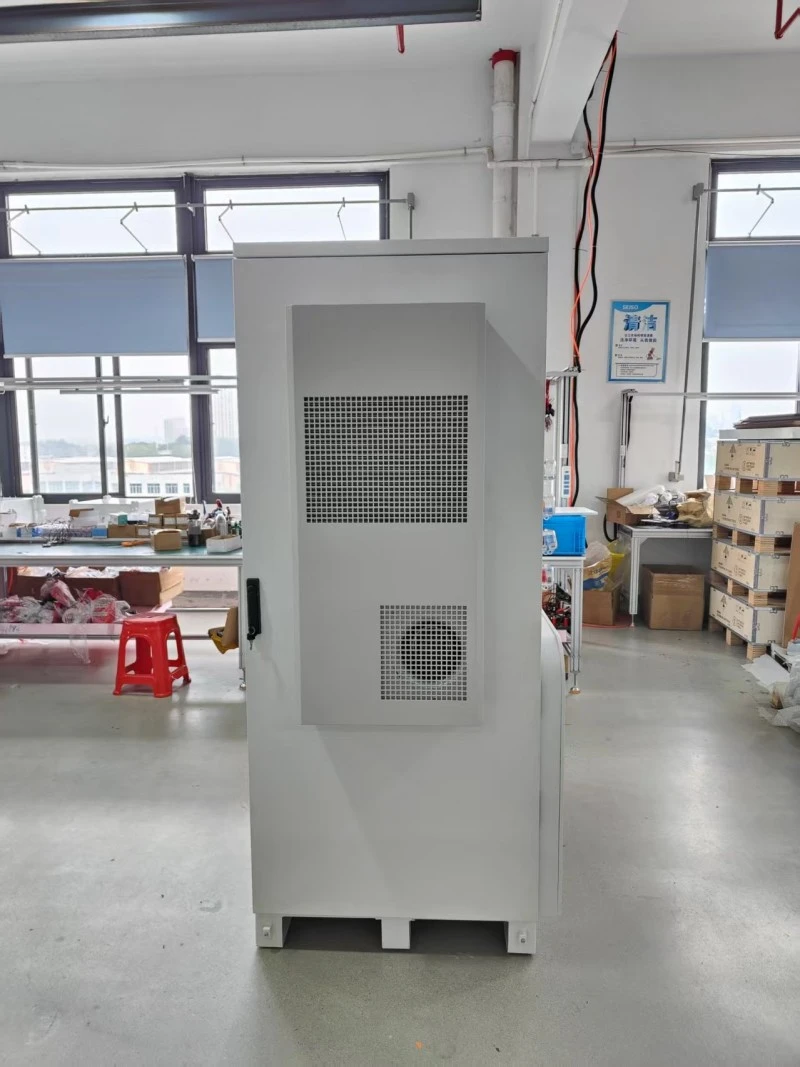

Armadio protettivo per esterni; i moduli interni, il flusso d'aria e le interfacce sono confermati per ciascun ordine

4. Costruzione modulare e accesso ai servizi

Una batteria LiFePO4 montata su rack utilizza moduli indipendenti con un'unità di controllo principale, rendendo più pratici l'ispezione in fabbrica, la spedizione frazionata e l'accesso al servizio. Un modulo di classe 16kWh pesa circa 118 kg, mentre il riferimento a catalogo per il sistema a sei moduli è di circa 782 kg. Il carico delle scaffalature, le vie di accesso e la disposizione del sollevamento o del carrello elevatore dovrebbero pertanto essere discussi in fase di preventivo. Le procedure dettagliate di installazione, cablaggio e messa in servizio si trovano nel manuale del prodotto.

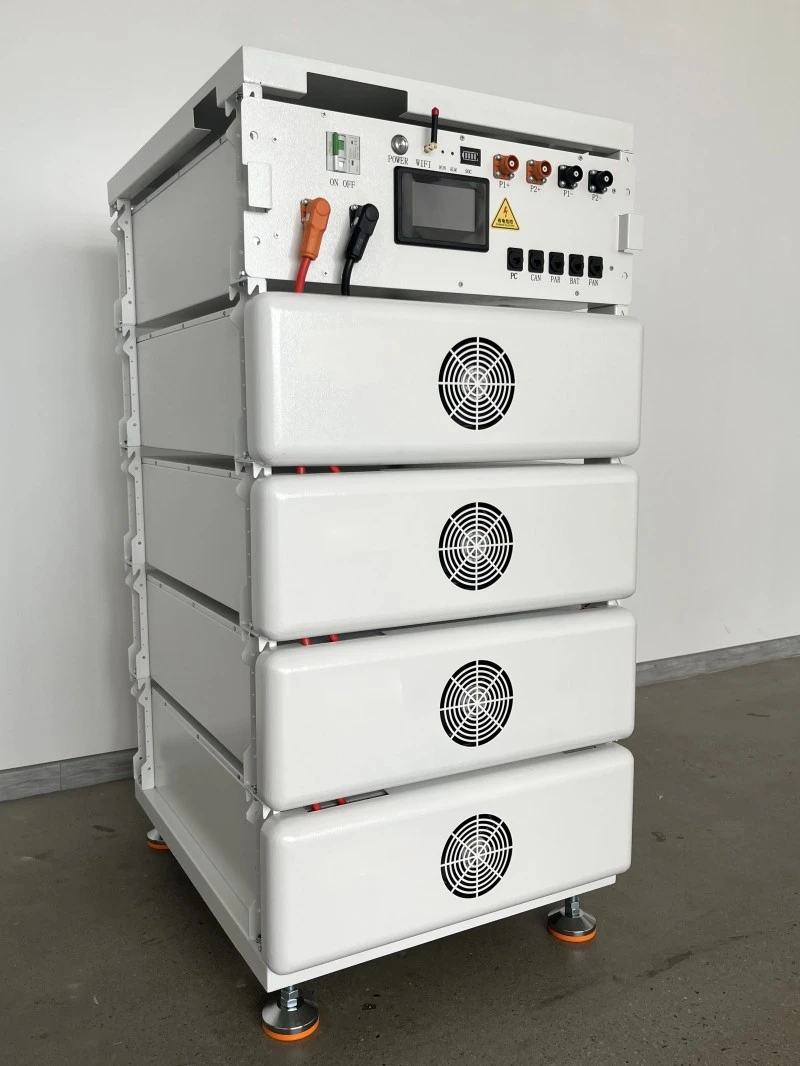

Vista ravvicinata dello stack di moduli e dell'unità di controllo principale; la pila fotografata è un riferimento costruttivo, non la disposizione del sistema a sei moduli

5. BMS, raffreddamento con ventola e limiti operativi

Il sistema di batterie al litio ad alta tensione utilizza la gestione della batteria per monitorare lo stato del modulo e scambiare dati con apparecchiature di livello superiore tramite CAN o RS485. Il catalogo fornisce 160 A come corrente di carica/scarica consigliata e 200 A come massimo, notando che la capacità di corrente è influenzata dalla temperatura e dal SOC. Il raffreddamento tramite ventola, l'intervallo di funzionamento da -10°C a 55°C, i limiti di umidità e altitudine devono essere considerati insieme anziché considerare ogni singolo massimo come capacità continua in ogni condizione.

6. Approvazione della produzione, OEM/ODM e ambito di certificazione

HSS Energy può confermare le etichette dei moduli, i rack, gli armadi esterni, le impostazioni del display, la configurazione della comunicazione e l'imballaggio per un progetto definito. Prima della produzione in batch, i disegni, la distinta base, il protocollo e il campione devono essere approvati, con assemblaggio, ispezione delle connessioni, impostazioni BMS e registrazioni dei test di invecchiamento conservati per lotto. Il certificato CE EMC fornito è il n. XK2410013017C e l'ambito del modello include 51,2 V 314 Ah-HV. Se una versione personalizzata rientra in tale ambito deve essere verificato rispetto alla configurazione finale consegnata.

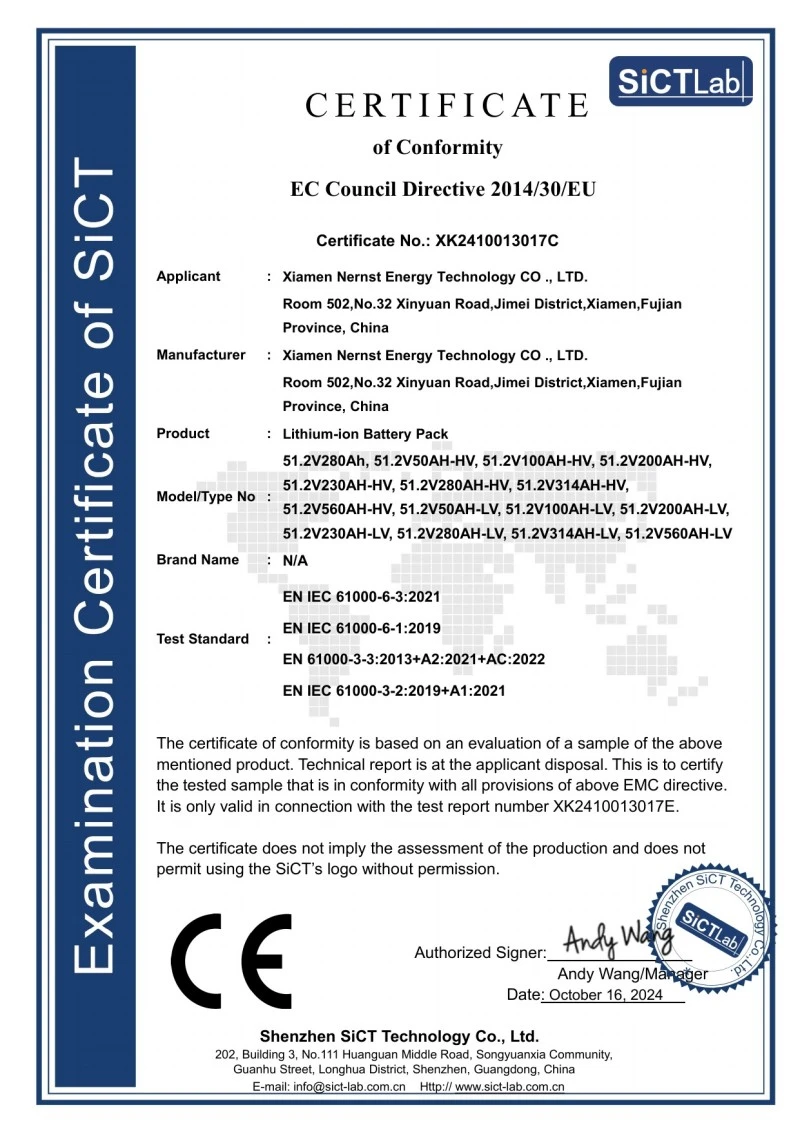

Pagina del certificato CE EMC; certificato n. XK2410013017C

7. Imballaggio, spedizione e consegna del progetto

Un progetto relativo a una batteria agli ioni di litio da 100 Kwh prevede apparecchiature pesanti ad alta tensione, pertanto i moduli, l'unità di controllo, il rack e l'armadio potrebbero richiedere protezione, sistemi di ritenuta, etichette per merci pericolose e piani di scarico separati. Per la preparazione della spedizione, fornire la destinazione, il metodo di trasporto, le condizioni di scarico, i documenti richiesti e se è necessario un armadio completo. I dettagli della cassa di legno o del pallet, la marcatura UN3480 e i documenti di trasporto devono essere confermati per il modulo e il percorso effettivi anziché copiati da una fotografia dell'esposizione.

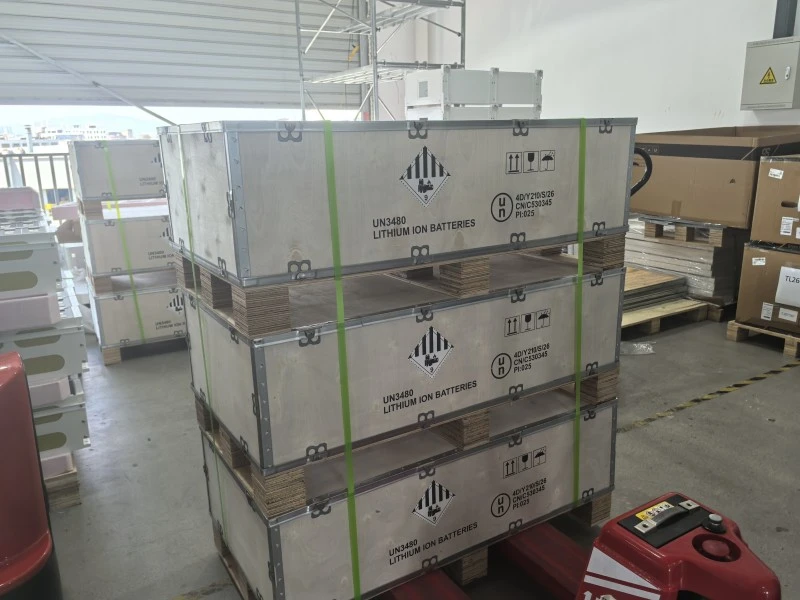

Imballaggio in cassa di legno per moduli batteria ad alta tensione con marcatura UN3480

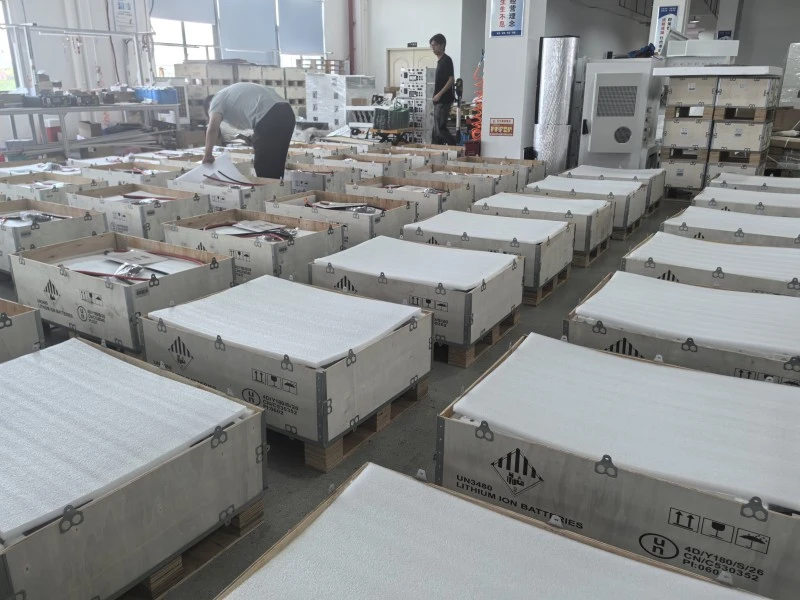

Confezionamento in lotti in officina; materiali protettivi, custodie e lotti di spedizione seguono l'ordine

Domande frequenti

1. Perché il prodotto si chiama 100kWh quando sei moduli della classe 16kWh non sono esattamente 100kWh?

La figura è una descrizione comune della classe di capacità. Ciascun modulo di riferimento ha una potenza nominale di 16,08 kWh, quindi sei calcolano circa 96,48 kWh; la tabella del sistema di catalogo riporta 96,46kWh. Il preventivo e il contratto dovrebbero indicare l'energia nominale effettiva.

2. È possibile scambiare direttamente dieci moduli della classe 10kWh, sei della classe 16kWh e quattro della classe 24kWh?

No. La tensione del sistema, il campo operativo, le dimensioni, il peso, il rack, il controller principale e la compatibilità delle apparecchiature possono variare. È necessaria una nuova revisione della configurazione del sistema.

3. Il sistema può essere installato all'esterno?

È disponibile un armadio esterno IP55 opzionale. La classificazione dell'involucro è solo una parte della progettazione del sito; temperatura, raffreddamento, fondazione, ingresso cavi, spazio di servizio e requisiti locali necessitano ancora di conferma.

4. Una porta CAN o RS485 significa che la batteria può connettersi a ogni PCS o inverter?

No. Un connettore corrispondente non garantisce la corrispondenza del protocollo, dell'indirizzamento o delle definizioni dei dati. Fornire il modello dell'apparecchiatura, la versione del protocollo e la definizione dei pin prima di ordinare.

5. Il certificato CE copre automaticamente ogni modifica OEM?

Non necessariamente. L'ambito del certificato fornito include 51,2 V 314 Ah-HV, ma le modifiche all'armadio, strutturali, elettriche o di altro tipo devono essere verificate rispetto alla configurazione finale e all'ambito del certificato.

Lista di controllo del preventivo:Quando si valuta la batteria di accumulo dell'energia da 100 kWh, condividere l'energia target, la disposizione preferita dei moduli, il modello di PCS o inverter, i carichi principali, l'ambiente di installazione, i requisiti del rack interno o dell'armadio IP55, il protocollo, la quantità, la destinazione, i documenti di certificazione richiesti e l'obiettivo di consegna. HSS Energy esaminerà questi punti prima di emettere la configurazione e la proposta commerciale.
