Batteria di accumulo energetico da 265 kWh

HSS Energy fornisce la batteria di accumulo dell'energia da 265 kWh a integratori di sistemi, appaltatori EPC, distributori e acquirenti industriali che necessitano di un armadio per batterie ad alta tensione abbinato anziché di un gruppo sfuso di moduli. La serie di undici moduli di stringa, unità di controllo batteria, protezione CC, raffreddamento, comunicazione e interfaccia PCS vengono controllati come un sistema completo. Gli acquirenti possono inviare uno schema unifilare, un profilo di carico e un elenco delle attrezzature per la revisione della configurazione, l'etichettatura personalizzata, la pianificazione della consegna e un preventivo formale.

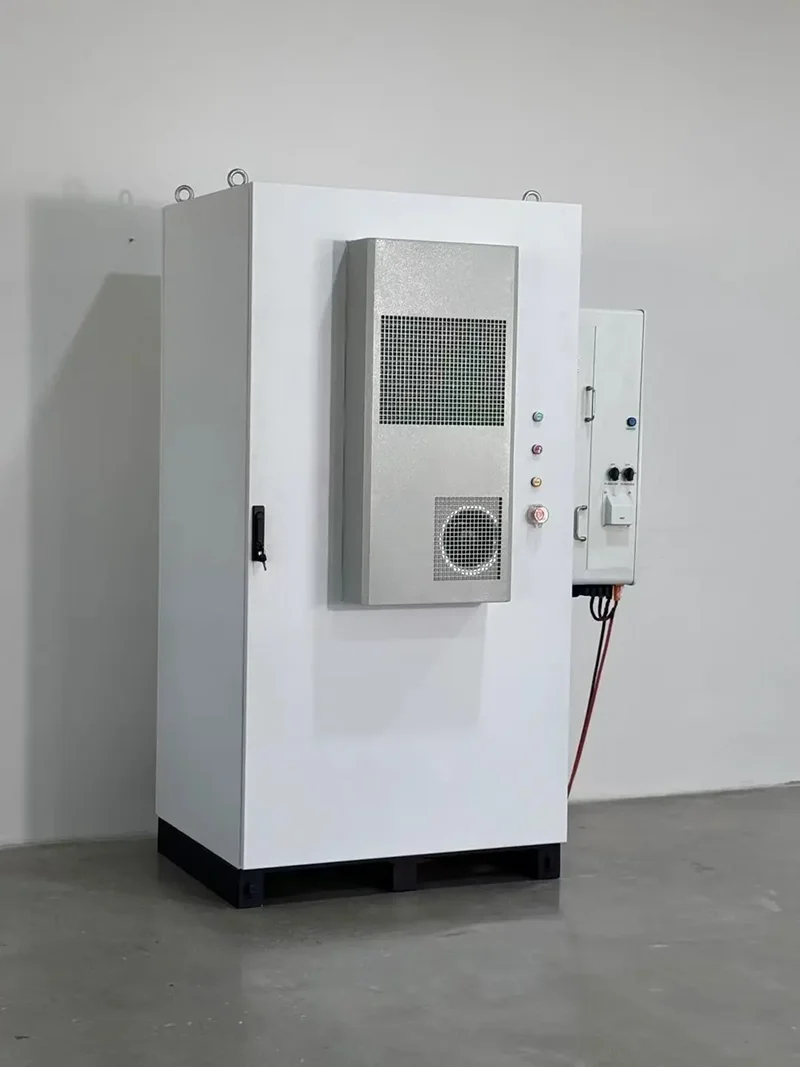

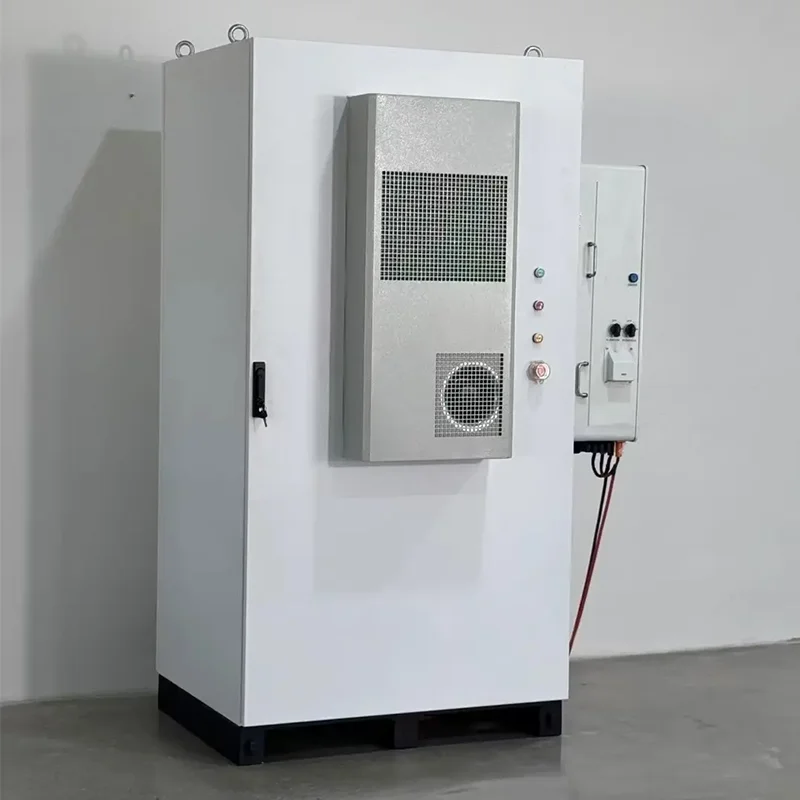

Mobile finito fotografato nel sito di produzione. L'involucro del progetto viene comunemente fornito in una configurazione IP55; la scheda tecnica di base elenca IP54.

Dati tecnici principali

1. Undici moduli da 76,8 V formano la stringa ad alta tensione

L'architettura della batteria al litio impilabile ad alta tensione utilizza undici moduli da 76,8 V 314 Ah in serie, con una BCU che supervisiona l'intera stringa. Ciò fornisce una tensione nominale di 844,8 V e un intervallo operativo di catalogo di 765,6-950,4 V. Per ogni progetto di batteria di accumulo di energia da 265 kWh, gli indirizzi di serie, la sequenza di precarica, le soglie di protezione e le interfacce dei cavi sono registrati nel fascicolo tecnico approvato. Il formato impilabile supporta l'accesso organizzato al servizio, ma non significa che i moduli possano essere aggiunti o rimossi senza ricontrollare la finestra di tensione del PCS e le impostazioni BMS.

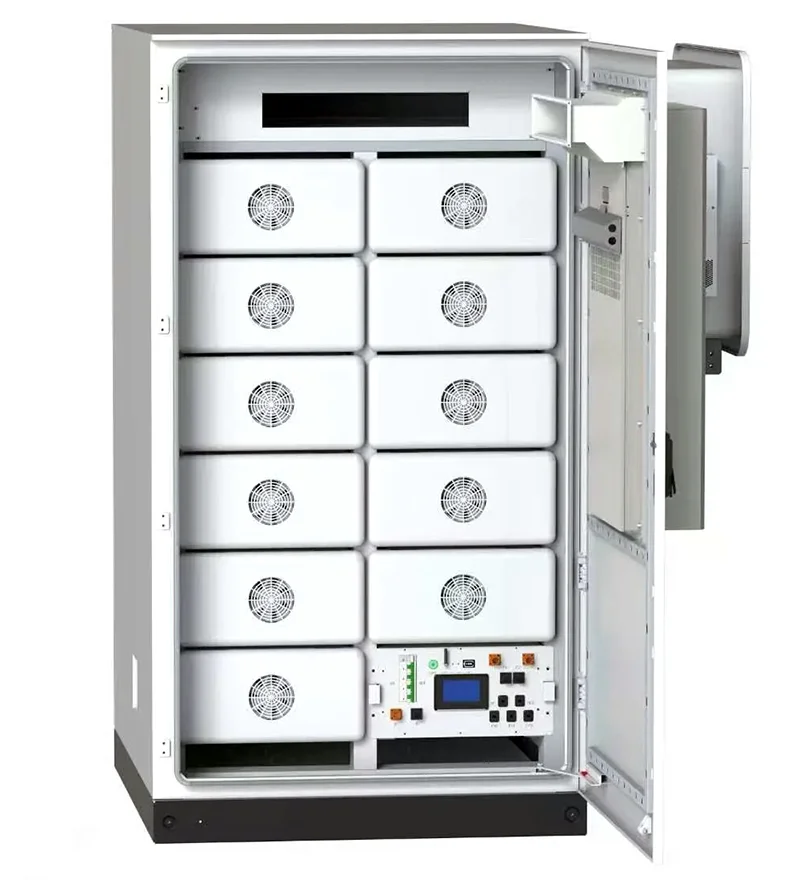

Vista dell'armadio a giorno che mostra la disposizione a undici moduli e la centralina di controllo batteria.

2. Applicazioni solari commerciali e di gestione del carico

La batteria di accumulo dell'energia solare ad alta tensione è destinata all'autoconsumo fotovoltaico commerciale, allo spostamento del tempo di utilizzo, al peak shaving e al backup di carichi selezionati. Può anche essere preso in considerazione per progetti di microrete e di gestione dell'energia industriale dopo aver definito la strategia di controllo del sito. Una batteria solare da 265 kWh dovrebbe essere dimensionata in base al carico effettivo e ai dati di generazione: l'energia immagazzinata da sola non determina la potenza del PCS, la durata del backup o il ritorno finanziario. HSS Energy richiede quindi le curve di carico, le ore di funzionamento e il limite di backup richiesto prima di confermare una proposta.

3. Abbinamento degli inverter, incluso un esempio di Solis da 125 kW

Questa batteria di accumulo commerciale ad alta tensione può essere valutata con apparecchiature Deye, Solis, Afore, Growatt, FOX ESS e Megarevo. La scheda tecnica presenta inoltre questi marchi come famiglie compatibili, ma la connessione effettiva dipende dall'esatto modello di PCS o inverter e dalla versione del protocollo. Per un inverter Solis da 125 kW, HSS Energy controlla l'intervallo della batteria CC rispetto a 765,6-950,4 V, conferma la corrente consentita della batteria, esamina la comunicazione CAN o RS485 e completa un test del protocollo prima della produzione. La compatibilità a livello di marchio non viene considerata come un'approvazione per ogni modello.

4. Protezione dell'armadio e progettazione termica

Il sistema di accumulo dell'energia commerciale e industriale utilizza un armadio integrato con aria condizionata e ventola di raffreddamento. La scheda tecnica fornita specifica IP54, mentre le consegne del progetto possono utilizzare un involucro esterno IP55 quando tale requisito è scritto nell'ordine confermato. Questa distinzione è importante perché le guarnizioni delle porte, gli ingressi dei cavi, i percorsi di ventilazione e le apparecchiature di raffreddamento esterne influiscono tutti sul livello di protezione finale. La collocazione del sito, gli spazi per la manutenzione, la temperatura ambiente, l'esposizione alla polvere e alla pioggia devono essere esaminati prima della pubblicazione del disegno dell'armadietto.

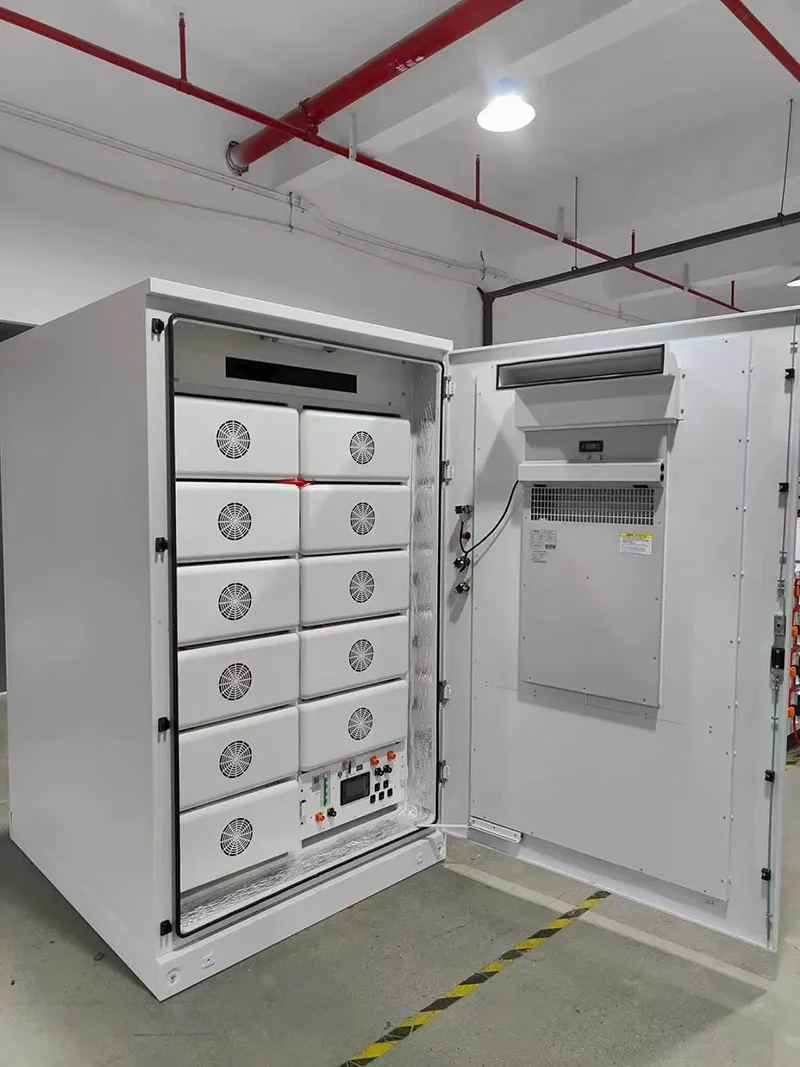

Vista interna del sito di produzione che mostra la disposizione dei moduli, l'area del controller, la sigillatura delle porte e le apparecchiature di raffreddamento dell'armadio.

5. Comunicazione BMS e monitoraggio Wi-Fi

La BCU comunica tramite CAN e RS485 e raccoglie informazioni operative dalle unità BMS del modulo. La scheda tecnica mostra anche un dispositivo di monitoraggio Wi-Fi integrato sviluppato con il fornitore BMS UDAN, con opzioni di visualizzazione in cinese e inglese. Il monitoraggio della disponibilità, dell'accesso all'app, dei campi dati e del metodo di rete sono confermati per la configurazione ordinata. Una porta fisica CAN o RS485 non dimostra di per sé la compatibilità con il PCS selezionato, quindi i file di comunicazione e le condizioni di test rimangono parte della revisione pre-produzione.

6. Produzione, OEM/ODM e controllo qualità

Un sistema di accumulo Ess Battery da 265 kWh viene rilasciato per la produzione solo dopo la conferma del disegno del sistema, della quantità dei moduli, della configurazione della BCU, della disposizione di raffreddamento, del protocollo, delle etichette e dei documenti di consegna. HSS Energy supporta la personalizzazione di armadi, marcature e documenti di progetto per ordini OEM e ODM qualificati. L’azienda è stata fondata nel 2023 e i suoi partner hanno più di dieci anni di esperienza nel settore delle batterie al litio. Diverse basi di produzione in Cina coprono circa 12.000 m², con assemblaggio automatizzato, saldatura laser, test di invecchiamento e ispezione in uscita utilizzati nei progetti di batterie. Le dichiarazioni del catalogo come la durata del ciclo e la certificazione sono mantenute legate alla configurazione e alle condizioni dichiarate.

7. Imballaggio, spedizione e consegna post-vendita

La scheda tecnica indica un peso approssimativo del sistema di 2.312 kg per l'armadio da undici moduli, quindi le attrezzature di scarico, il carico sul pavimento, il percorso di accesso e il posizionamento finale devono essere controllati prima della spedizione. L'imballaggio e l'etichettatura vengono preparati in base al percorso concordato, alla destinazione e all'elenco dei documenti di trasporto. HSS Energy fornisce il manuale e la documentazione tecnica di progetto corrispondente all'ordine. Le procedure di cablaggio, messa in servizio, allarmi e manutenzione sono contenute nel manuale operativo anziché ampliate nella pagina del prodotto. La comunicazione post-vendita parte dal numero di serie, dalle informazioni sul sito e da una chiara descrizione delle condizioni operative.

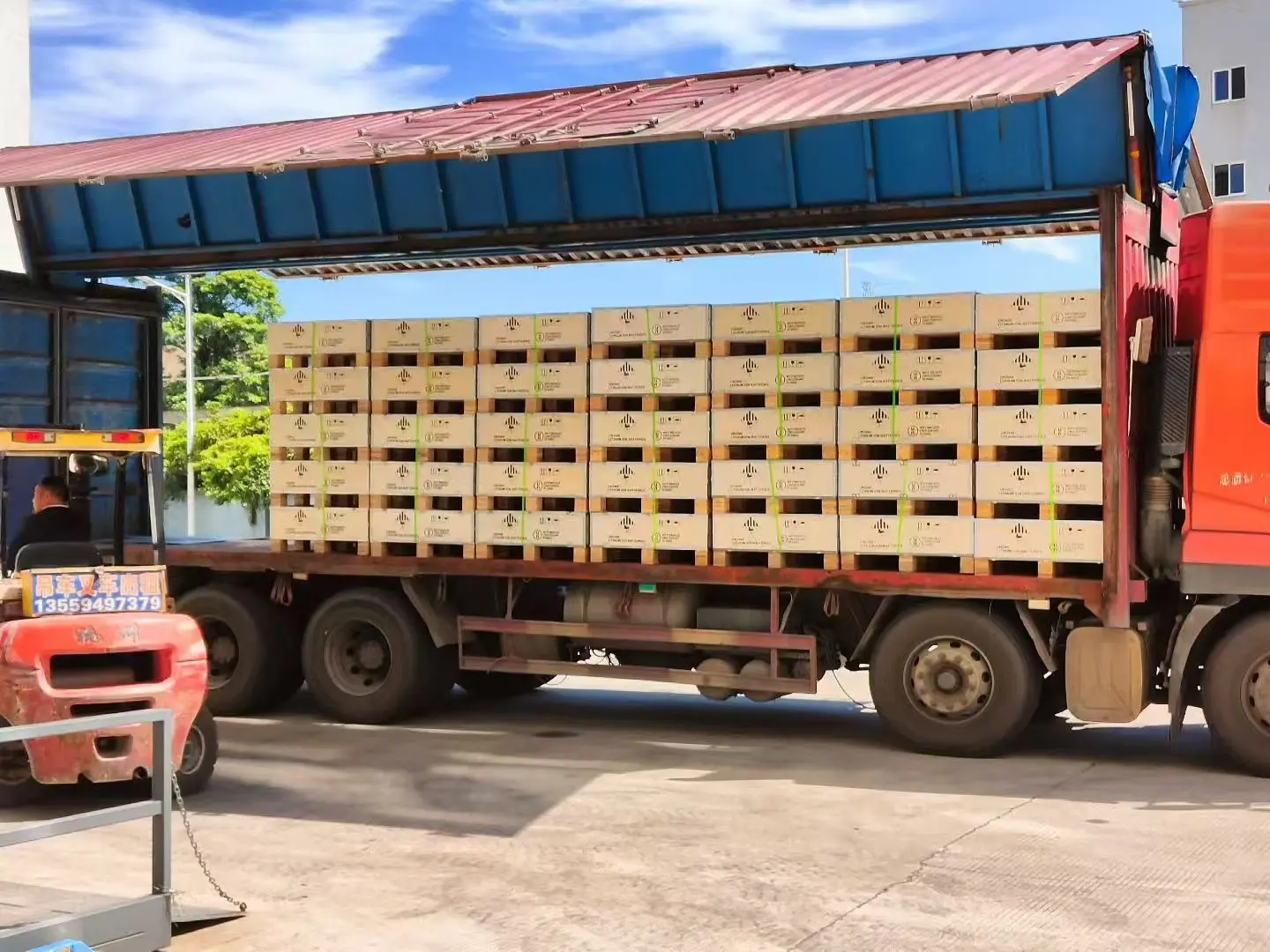

Prodotti pallettizzati con batterie al litio preparati per la spedizione; l'imballo finale ed i contrassegni di trasporto seguono la destinazione ed il percorso approvato.

Domande frequenti

1. Come viene calcolata la capacità di 265kWh?

Ogni modulo ha una potenza nominale di 76,8 V 314 Ah, ovvero circa 24,12 kWh. Undici moduli in serie mantengono una capacità di 314 Ah e producono una tensione nominale di 844,8 V, fornendo 265,27 kWh di energia nominale.

2. L'armadio è IP54 o IP55?

La scheda tecnica fornita elenca IP54. Una custodia di progetto IP55 può essere fornita quando il design dell'armadio e i requisiti di protezione sono confermati nel preventivo e nelle specifiche tecniche.

3. Il sistema può funzionare con un inverter Solis da 125kW?

Può essere valutato per quell'applicazione, ma deve essere fornito l'esatto modello Solis. L'intervallo di tensione CC, la corrente della batteria, il protocollo di comunicazione e la logica di controllo vengono controllati prima di confermare la compatibilità.

4. Sono supportati anche Deye, Growatt, FOX ESS e Megarevo?

Questi marchi sono elencati o identificati come potenziali famiglie compatibili. L’approvazione finale rimane specifica del modello e del protocollo.

5. Il monitoraggio Wi-Fi è standard?

Il monitoraggio Wi-Fi è mostrato nella scheda tecnica fornita. Conferma l'hardware di monitoraggio, l'accesso all'app e il metodo di rete nella configurazione dell'ordine.

6. Cosa deve essere fornito per un preventivo?

Si prega di inviare la potenza del PCS target, il modello esatto dell'inverter, il profilo di carico, la capacità solare, l'ambiente del sito, il grado IP richiesto, la quantità, la destinazione, i documenti di conformità necessari e il programma di consegna.

Richiesta di progetto:Per un preventivo per una batteria di accumulo di energia da 265 kWh, invia la marca del PCS o dell'inverter e il modello esatto, la potenza target, il profilo di carico, le condizioni del sito, il livello di protezione preferito dell'armadio, i requisiti di comunicazione, la quantità e la destinazione. HSS Energy verificherà la finestra di tensione di undici moduli, la configurazione della BCU e del protocollo, la configurazione del raffreddamento, i documenti di consegna e la proposta commerciale.
