Batteria di accumulo energetico da 215 kWh

HSS Energy prepara la batteria di accumulo di energia cinese da 215 kWh per integratori di accumulo di energia, installatori, distributori e acquirenti di ingegneria che necessitano di un pacchetto di batterie ad alta tensione con un chiaro confine tecnico. Non si tratta semplicemente di quindici moduli collocati in un armadio: tensione in serie, logica BMS master, protezione CC, comunicazione, cablaggio, progettazione termica e abbinamento PCS o inverter devono essere considerati come un unico sistema. Gli acquirenti possono inviare uno schema unifilare, un modello di apparecchiatura e un profilo di carico per ricevere una revisione della configurazione e un preventivo formale.

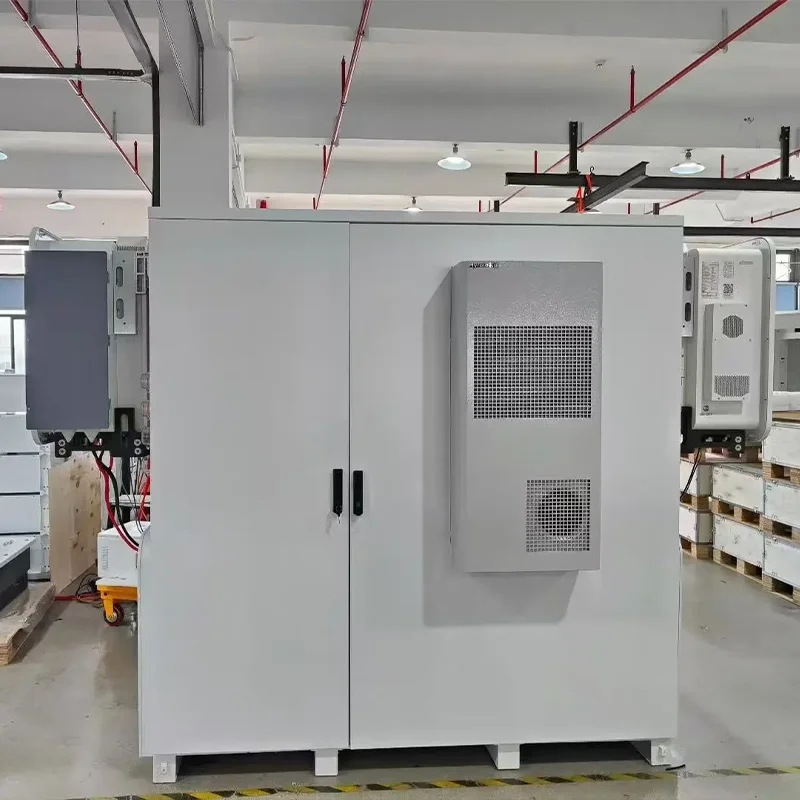

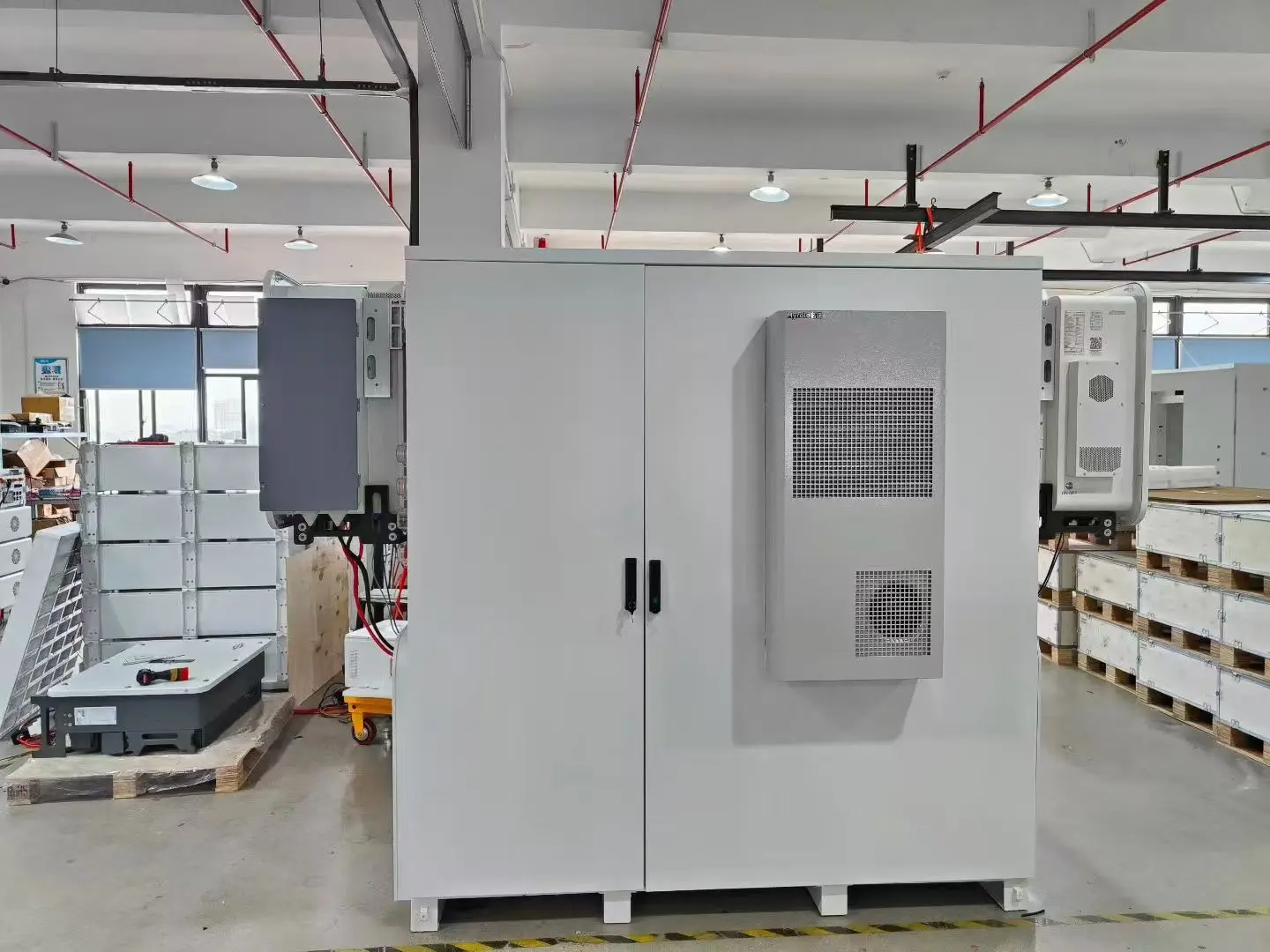

Armadio IP55 fotografato in officina. Per il progetto sono confermate le interfacce finali, la gestione termica e la disposizione del sito.

Dati tecnici principali

1. Un'architettura della serie 15 inizia con la finestra di tensione CC

Questo sistema di accumulo dell'energia della batteria da 215 kWh collega quindici unità batteria in serie. La capacità rimane di 280 Ah mentre la tensione aumenta con il conteggio delle serie, producendo un intervallo operativo calcolato di 696–864 V. La selezione dovrebbe iniziare con l'ingresso CC massimo del PCS o dell'inverter, la finestra di tensione della batteria, i limiti di corrente di carica e scarica, la sequenza di precarica e il coordinamento della protezione. Per ogni progetto di batteria di accumulo di energia da 215 kWh, HSS Energy registra la disposizione in serie, gli indirizzi dei dispositivi, la definizione dell'interfaccia e i limiti operativi consentiti nelle specifiche tecniche approvate anziché selezionare le apparecchiature solo dall'etichetta della capacità.

2. Abbinamento al PCS o all'inverter

Un sistema di accumulo di energia ad alta tensione è abbinato a una tensione superiore a quella nominale. Anche il protocollo CAN o RS485, la versione del frame, le regole di indirizzo, il collegamento degli allarmi e la logica di controllo dell'alimentazione devono concordare. HSS Energy può rivedere modelli specifici di Deye, Solis, Afore, Growatt, FOX ESS e Megarevo. La compatibilità è confermata dal modello esatto e dalla versione del protocollo; non è dato per scontato per tutti i prodotti che portano lo stesso marchio.

3. Armadio IP55 e layout modulare della batteria

L'armadio di accumulo di energia LiFePO4 riunisce i quindici moduli, il controller master, la protezione CC, le connessioni bus e i relativi accessori in un unico contenitore. Il cabinet esterno ha un grado di protezione IP55, mentre la singola unità batteria a catalogo ha un grado di protezione IP20; queste due valutazioni non dovrebbero essere trattate come intercambiabili. Gli ingressi dei cavi, le apparecchiature di ventilazione o di controllo della temperatura, gli spazi per la manutenzione e le fondamenta del sito vengono controllati rispetto alla temperatura ambiente, alla polvere, all'esposizione alla pioggia e ai requisiti di installazione locali.

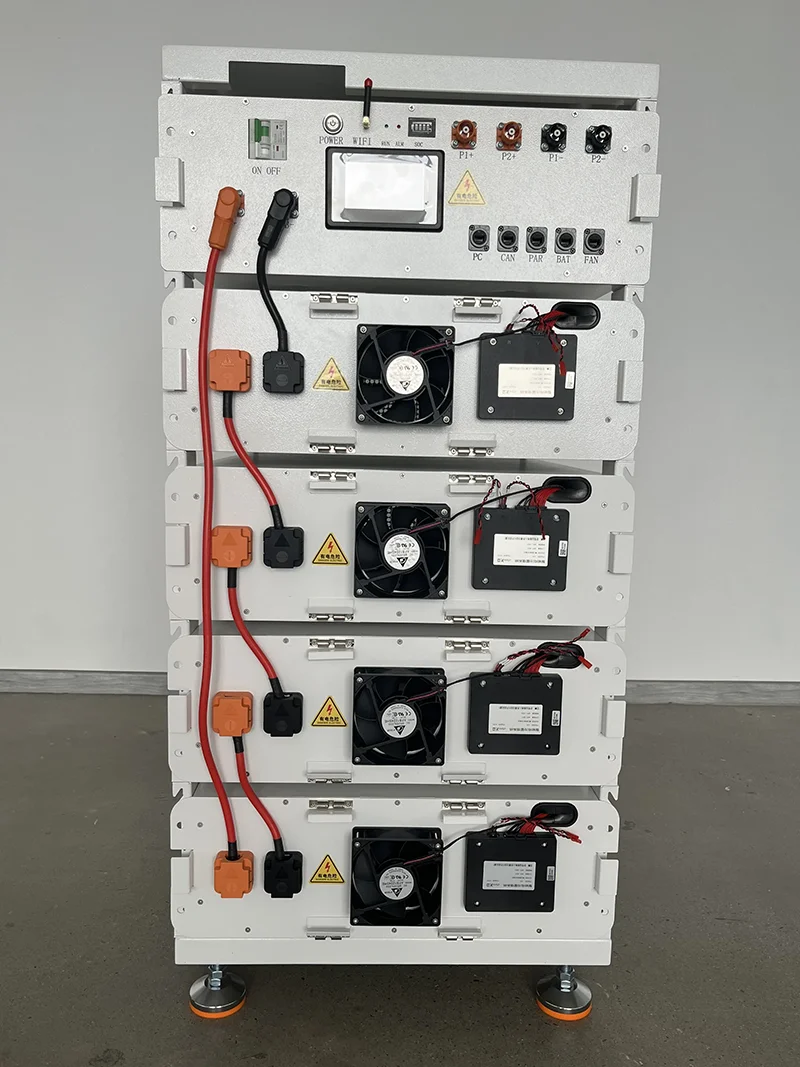

Moduli ad alta tensione e collegamento del controller mostrati in una fotografia dell'officina. La configurazione completa da 215 kWh utilizza quindici unità da 51,2 V 280 Ah.

4. Scenari operativi commerciali

Un sistema di accumulo di batterie commerciale può supportare l'autoconsumo solare, lo spostamento del tempo di utilizzo, il peak shaving, il backup del carico selezionato e progetti di microrete. Il risultato operativo utile dipende dal profilo di carico, dall'energia utilizzabile, dalla potenza PCS, dalla generazione solare e dalla strategia di controllo. Per un preventivo significativo, gli acquirenti dovrebbero fornire i dati recenti sui consumi, i carichi critici e il problema che il sistema dovrebbe risolvere. Anche il funzionamento connesso alla rete, il trasferimento fuori rete o il coordinamento del generatore devono essere valutati dall'integratore di sistema rispetto allo schema di protezione e distribuzione locale.

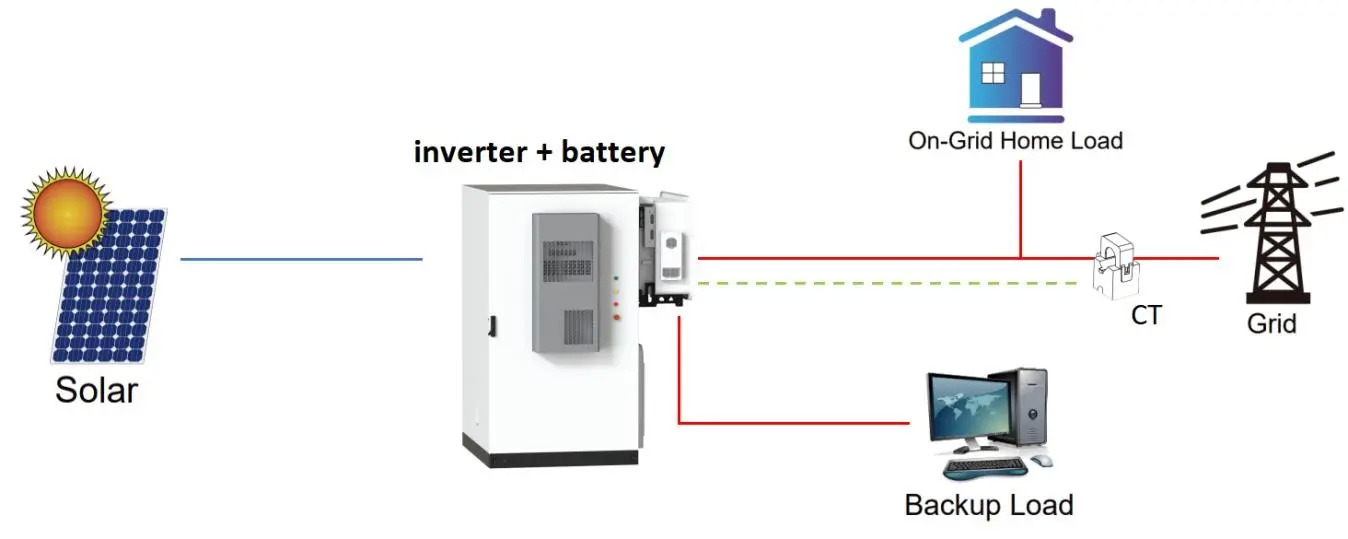

Esempio di flusso energetico di base. L'icona del caricamento iniziale è illustrativa; il cablaggio commerciale di PCS, EMS, CT, punto di rete e carico deve seguire il disegno di progetto.

5. BMS, Comunicazione e Confini Operativi

Le unità batteria forniscono interfacce CAN, RS485 e RS232 e il controller principale consolida lo stato del modulo per le apparecchiature di livello superiore. Un connettore corrispondente non dimostra la compatibilità del protocollo, pertanto il modello dell'apparecchiatura, il file del protocollo e il metodo di test della comunicazione vengono confermati prima della produzione. Il catalogo elenca la corrente consigliata di 140 A e la corrente massima di 200 A, rilevando anche l'influenza della temperatura e del SOC. La potenza continua del sistema viene quindi impostata insieme alla gestione termica dell'armadio, al cablaggio, ai dispositivi di protezione e ai limiti del PCS.

6. Personalizzazione, controllo della produzione e prove di conformità

Un sistema di accumulo dell'energia della batteria BESS passa normalmente attraverso la revisione del disegno, la conferma della distinta base, il layout dell'armadio, la corrispondenza del protocollo, l'approvazione dell'etichetta e la verifica del primo articolo prima della produzione in batch. HSS Energy è stata fondata nel 2023 e i suoi partner apportano oltre dieci anni di esperienza nel settore delle batterie al litio. Molteplici basi di produzione in Cina coprono circa 12.000 m² in totale, con saldatura laser, assemblaggio automatizzato, test di invecchiamento e ispezione in uscita a supporto di progetti batch e OEM o ODM. Il pacchetto di revisione fornito per questa pagina include un certificato di conformità CE EMC, un certificato di conformità RoHS e un rapporto di test IEC 62619. L'ambito del documento e l'applicabilità finale vengono verificati rispetto alla configurazione ordinata.

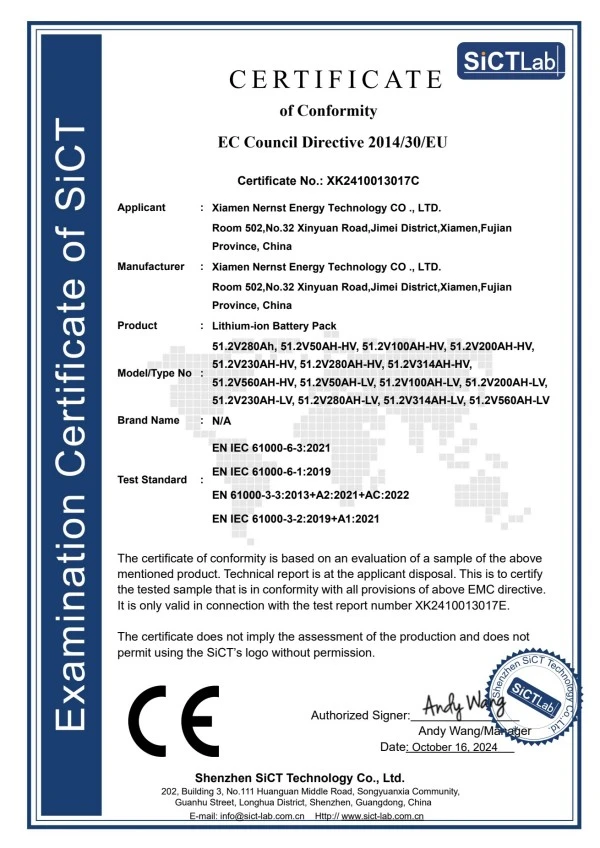

Certificato di conformità CE EMC fornito per la revisione della famiglia di prodotti.

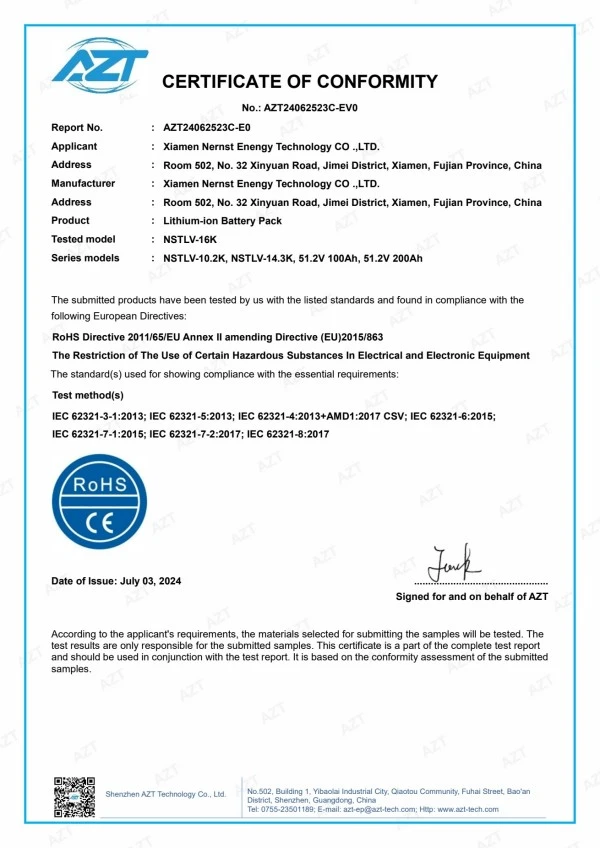

Certificato di conformità RoHS fornito per la revisione della conformità.

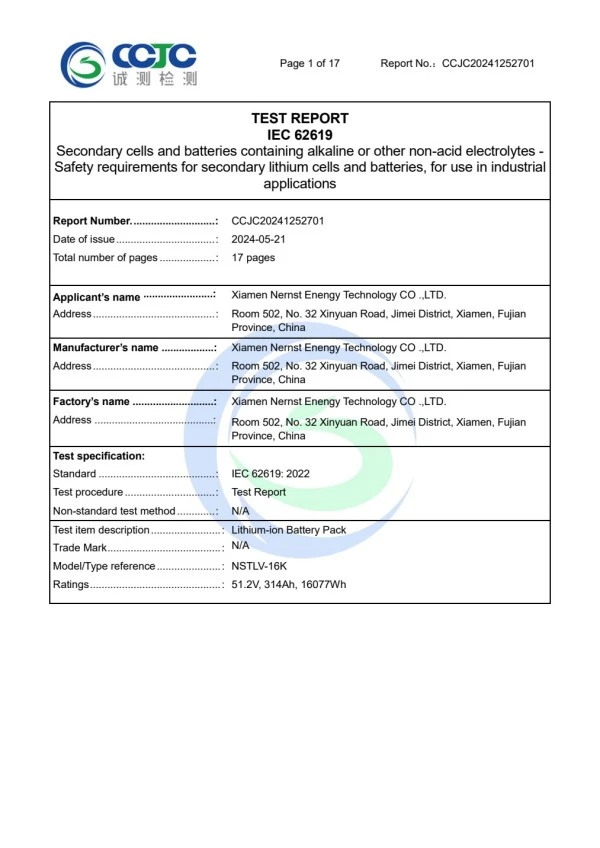

Pagina del rapporto di prova IEC 62619:2022 fornita come documentazione di supporto del test di sicurezza.

7. Imballaggio, consegna e passaggio di consegne post-vendita

Le quindici unità batteria hanno un peso netto combinato approssimativo di 1.533 kg senza includere cabinet, controller, cavi e accessori. Le attrezzature di scarico, la suddivisione del trasporto, il percorso di accesso e il posizionamento finale dovranno pertanto essere concordati prima della spedizione. L'imballaggio è preparato per il percorso marittimo o stradale confermato, la destinazione, le etichette e l'elenco dei documenti. Dopo la consegna, HSS Energy fornisce il manuale e la documentazione tecnica che corrisponde alla configurazione ordinata. Le procedure dettagliate di cablaggio, messa in servizio, gestione degli allarmi e manutenzione rimangono nel manuale operativo, quindi la pagina del prodotto online rimane pratica e facile da leggere.

Domande frequenti

1. Perché il sistema si chiama 215kWh?

Quindici unità da 51,2 V 280 Ah producono un'energia nominale calcolata di 215,04 kWh, quindi il prodotto è presentato nella classe di capacità 215 kWh.

2. Può collegarsi direttamente a qualsiasi inverter Deye, Solis o Growatt?

No. Il solo marchio non è sufficiente. Fornisci il modello esatto, l'intervallo di tensione CC, il limite di corrente e la versione del protocollo in modo che entrambe le parti possano completare una verifica di compatibilità.

3. IP55 si applica a ciascun modulo batteria?

IP55 si riferisce all'armadio esterno. La singola unità da 51,2 V 280 Ah è elencata come IP20 nel catalogo. Anche gli ingressi dei cavi e la progettazione della gestione termica devono soddisfare le condizioni effettive del sito.

4. È possibile modificare i quindici moduli da serie a parallelo?

Questa pagina descrive un sistema in serie ad alta tensione. Una disposizione in parallelo modificherebbe la tensione, la corrente, il controllo, la protezione e l'adattamento delle apparecchiature e pertanto richiederebbe una progettazione separata.

5. Quali documenti di conformità sono disponibili?

Il set di revisione fornito include i documenti di conformità CE EMC e RoHS oltre a un rapporto di test IEC 62619. I file di trasporto e l'esatto ambito del documento vengono confermati per la configurazione finale dell'ordine.

6. Quali informazioni sono necessarie per un preventivo?

Fornire potenza target, carichi principali, modello PCS o inverter, scenario operativo, ambiente di installazione, quantità, paese di destinazione, documenti richiesti e data di consegna prevista.

Richiesta di progetto:Quando si acquista una batteria di accumulo di energia da 215 kWh, inviare la marca e il modello del PCS o dell'inverter, la potenza del sistema, i carichi principali, l'ambiente del sito, i requisiti di comunicazione, la quantità, la destinazione e i documenti richiesti. HSS Energy utilizzerà queste informazioni per verificare la finestra di tensione della serie 15, la configurazione dell'armadio, la corrispondenza del protocollo, il set di file di consegna e il preventivo.
