Batteria LiPo da 3,7 V 500 mAh

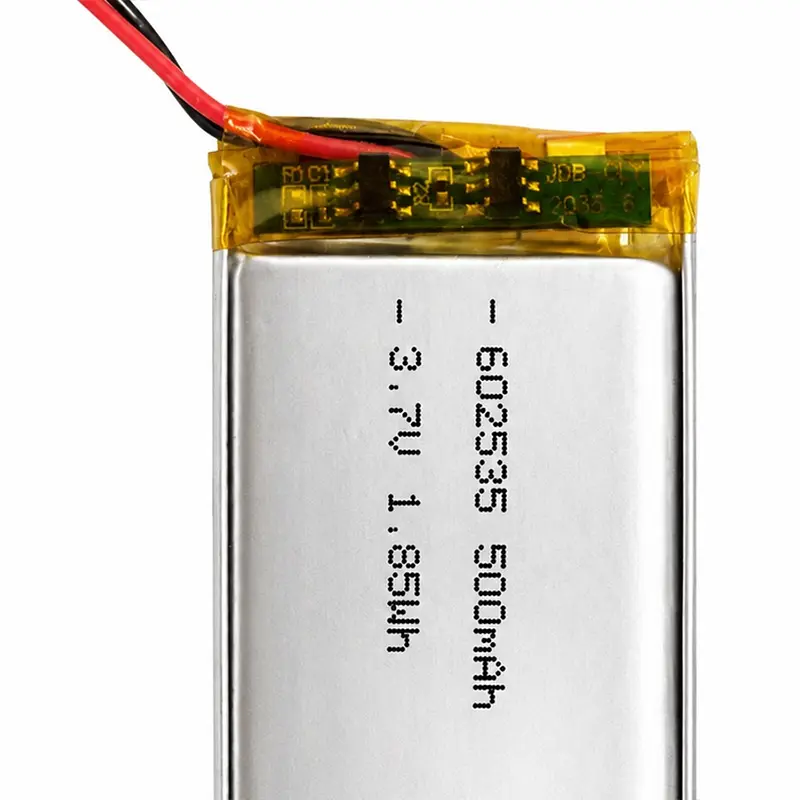

La batteria LiPo HSS Energy da 3,7 V 500 mAh è destinata ai dispositivi elettronici con vincoli di spazio che utilizzano una sorgente a cella singola ricaricabile da 3,7 V. L'esempio mostra una scheda di protezione e un connettore a 2 fili; la corrente finale, il cavo, il connettore e le dimensioni del pacco sono confermati dal progetto. I progetti tipici includono dispositivi indossabili, tracker, dispositivi di bellezza e altri dispositivi elettronici compatti in cui lo spessore e il percorso dei connettori possono avere la stessa importanza della capacità. La batteria finita è più grande del codice nominale della cella una volta inclusi la scheda di protezione, il nastro, i cavi e il connettore, quindi la cavità del dispositivo e il percorso di manutenzione devono essere confermati da un disegno o dalla batteria originale. Questo approccio basato su progetti offre agli acquirenti OEM una confezione più realistica e specifiche dei connettori per la produzione.

Identità elettrica e dimensioni del campione

Formato 602535

Una batteria LiPo 602535 utilizza il formato nominale delle celle 6 × 25 × 35 mm e immagazzina 1,85 Wh. La foto allegata conferma 35,00 mm sull'asse misurato. Il codice nominale è utile per lo screening meccanico iniziale, ma non deve essere trattato come la dimensione finale della confezione finita. La posizione del PCM, la struttura della linguetta, l'isolamento, l'uscita del filo e il corpo del connettore possono estendere una o più dimensioni. Per i dispositivi compatti, anche pochi millimetri possono influenzare la pressione di assemblaggio o la chiusura dell'alloggiamento, quindi HSS preferisce convalidare il pacco completo rispetto all'effettiva cavità della batteria.

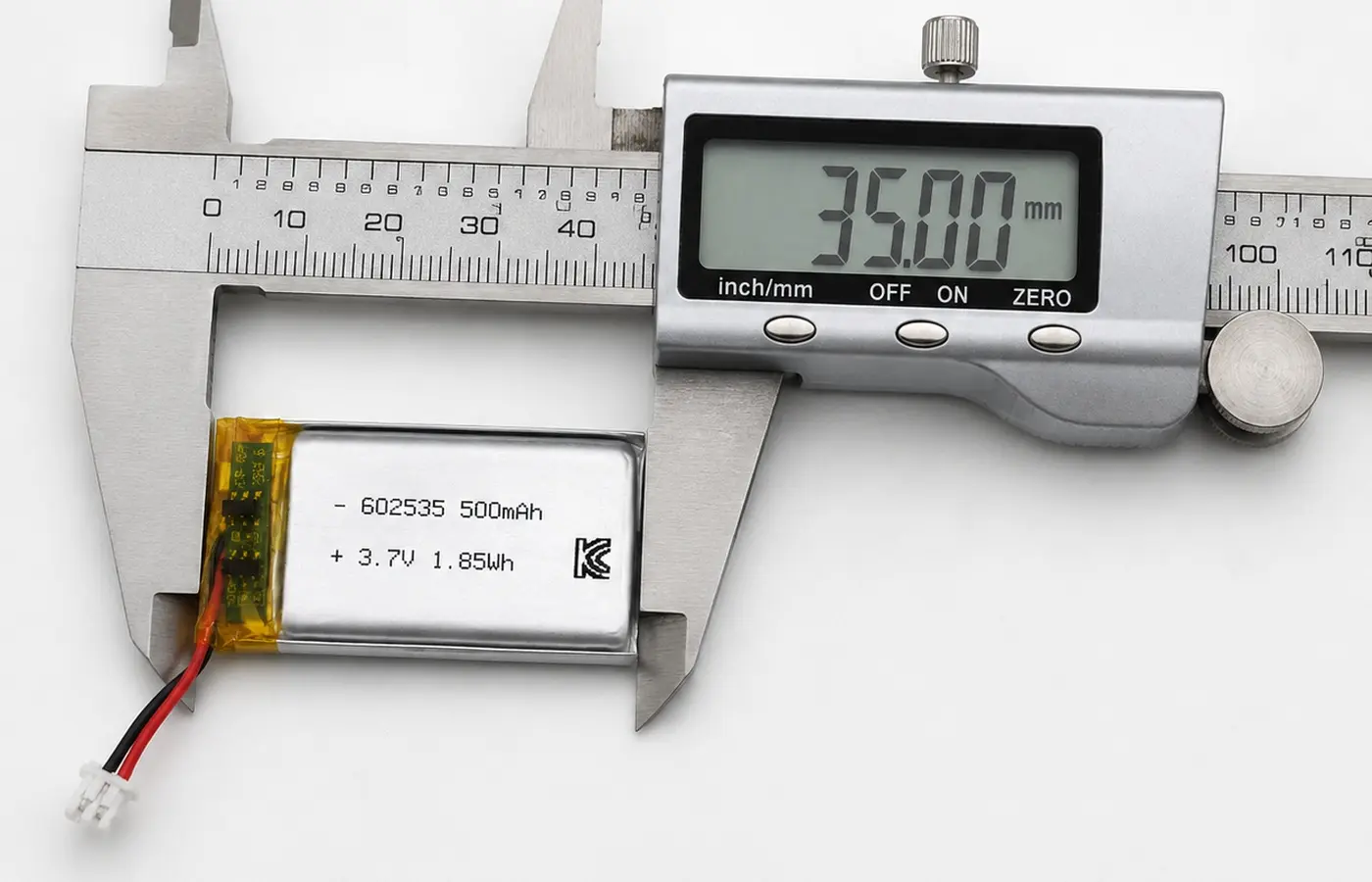

Rilievo dimensionale fornito: 35,00 mm sull'asse misurato. Le dimensioni finali della confezione finita devono includere PCM, cavi e connettore. Questa misura supporta il riferimento del formato cella sul campione fornito, mentre le restanti dimensioni e l'involucro finale necessitano ancora di conferma del progetto. Per un ordine OEM ripetuto, il disegno approvato dovrebbe distinguere tra il corpo nominale della cella a sacchetto e il gruppo batteria finito in modo che i team di acquisto, ingegneria e produzione utilizzino lo stesso riferimento dimensionale.

Protezione, ricarica e profilo di carico

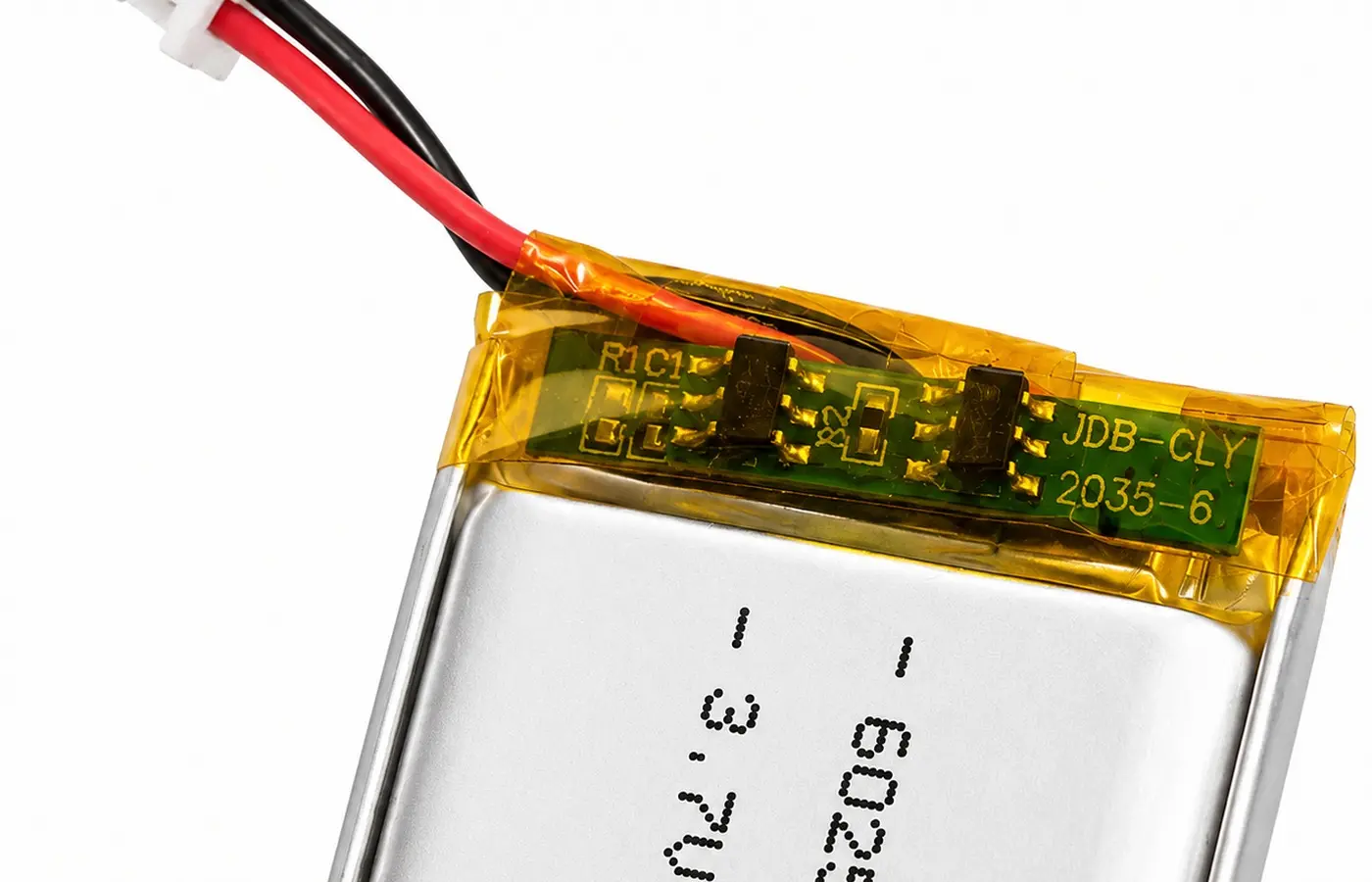

Una batteria LiPo da 500 mAh con PCM aggiunge hardware di protezione, ma le soglie e la capacità di corrente dipendono dalla cella e dalla scheda selezionate. Il PCM può fornire importanti funzioni di protezione della batteria, ma le sue soglie effettive e la capacità di corrente sono determinate dalle impostazioni della cella, della scheda e del progetto selezionati. Gli acquirenti dovrebbero quindi fornire informazioni sul carico medio, sul carico di picco e sulla ricarica prima di presumere che il campione possa supportare un motore, un riscaldatore o un burst radio. Ciò consente a HSS di selezionare una soluzione di protezione adeguata invece di trattare ogni batteria da 500 mAh come elettricamente identica.

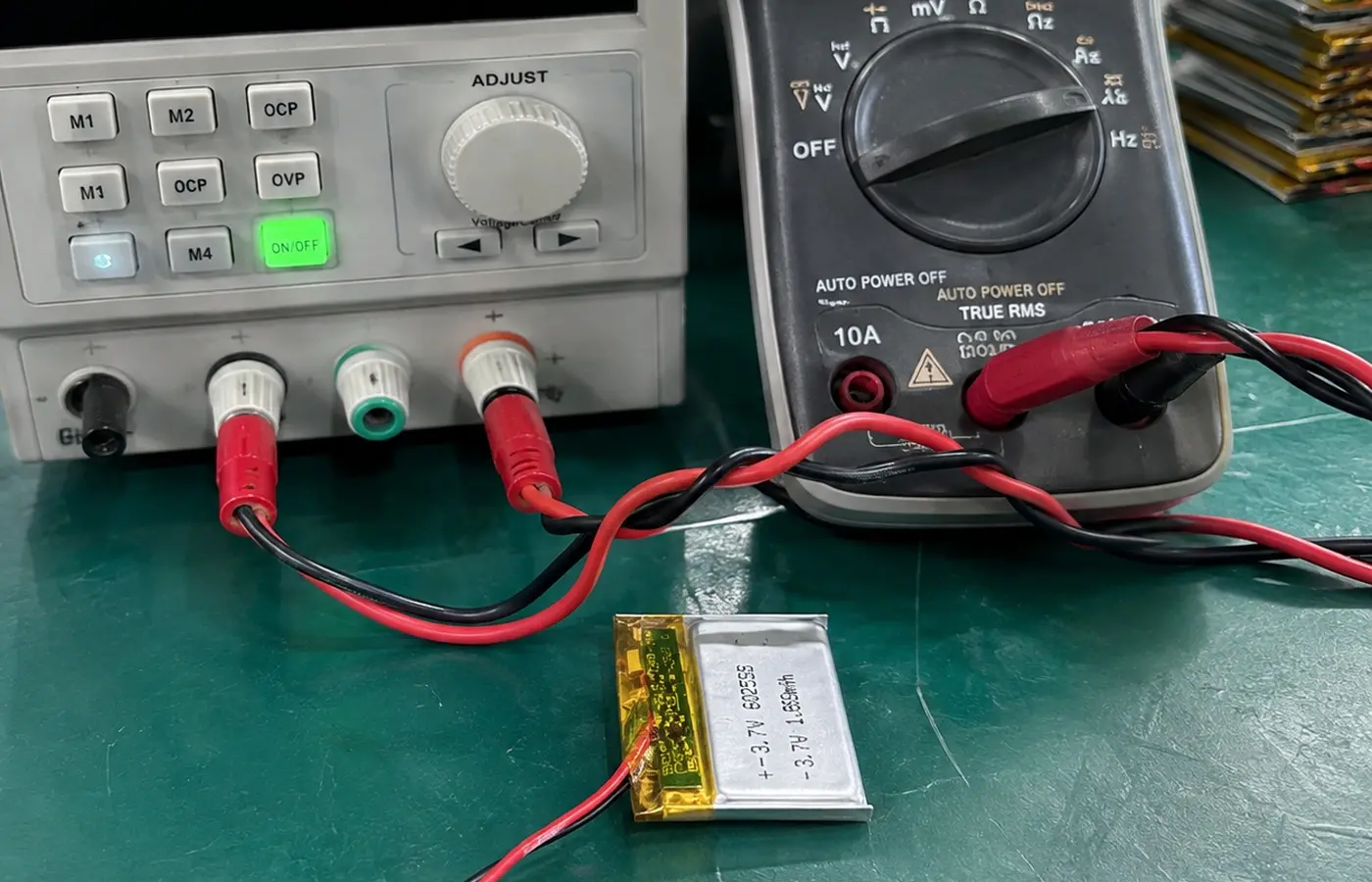

Immagine del controllo elettrico fornita. La configurazione a 4,20 V è coerente con un limite di ricarica LiPo 1S; la corrente visualizzata è una prova di prova, non una valutazione universale del prodotto HSS.

Limite della selezione

Una batteria LiPo da 3,7 V 500 mAh è la soluzione migliore per carichi medi medio-bassi; i burst radio, i motori, i riscaldatori e i picchi degli attuatori devono essere controllati prima dell'approvazione. La classe energetica da 1,85 Wh funziona bene quando il dispositivo trascorre gran parte del tempo in standby o utilizza carichi elettronici moderati, ma brevi eventi ad alta corrente possono comunque dominare il design della batteria. La trasmissione GPS/LTE, i motori di vibrazione, le pompe e i riscaldatori devono essere confrontati con la cella e il PCM selezionati. Per gli acquirenti che confrontano più dimensioni delle celle a sacchetto, il ciclo di lavoro reale è solitamente un input di selezione migliore rispetto alla sola capacità.

Integrazione di connettori, cavi e OEM

Una batteria 602535 con connettore deve corrispondere a polarità, alloggiamento della spina, passo, cavo e lunghezza del cavo; il campione utilizza cavi rosso/nero e una piccola spina bianca a 2 pin. La corrispondenza del connettore richiede inoltre che la famiglia dell'alloggiamento, il passo, la posizione dei pin, la sezione del filo e la lunghezza del cavo corrispondano al design lato dispositivo. Un connettore a 2 pin visivamente simile può comunque essere incompatibile se la polarità o il passo sono diversi. Fornendo una foto ravvicinata, un disegno del PCB o un campione di batteria originale, HSS può confermare l'interfaccia prima che il cliente riceva un prototipo.

Percorso di configurazione del connettore e dell'elettrocatetere

Per la batteria LiPo 602535 da 3,7 V 500 mAh, l'approvazione del connettore deve seguire il disegno lato dispositivo o il campione di batteria originale. Una volta confermato il connettore, il percorso del cavo, la lunghezza del cavo e la posizione del PCM possono essere congelati nel disegno del pacco finito. Ciò è particolarmente utile per i produttori a contratto e gli acquirenti OEM perché riduce la variazione tra la produzione di campioni e di massa e offre ai team di assemblaggio un riferimento di interfaccia ripetibile.

Adattamento dell'applicazione: dove 602535 ha senso

Una batteria ai polimeri di litio 602535 può adattarsi a tracker, dispositivi indossabili, serrature intelligenti, dispositivi di bellezza e altri dispositivi elettronici compatti quando viene convalidato il profilo di potenza reale. Queste applicazioni condividono la necessità di un piccolo formato ricaricabile, ma i loro modelli di carico sono molto diversi. Un localizzatore può trascorrere la maggior parte del tempo dormendo e quindi trasmettere con una corrente di picco elevata, mentre un dispositivo di bellezza può far funzionare un motore o un riscaldatore in modo intermittente. HSS valuta quindi l'idoneità dell'applicazione in base al carico effettivo, alla frequenza di carica, alle condizioni termiche e alla cavità disponibile invece di utilizzare un'ampia dichiarazione di compatibilità.

Applicazione adatta alle lenti

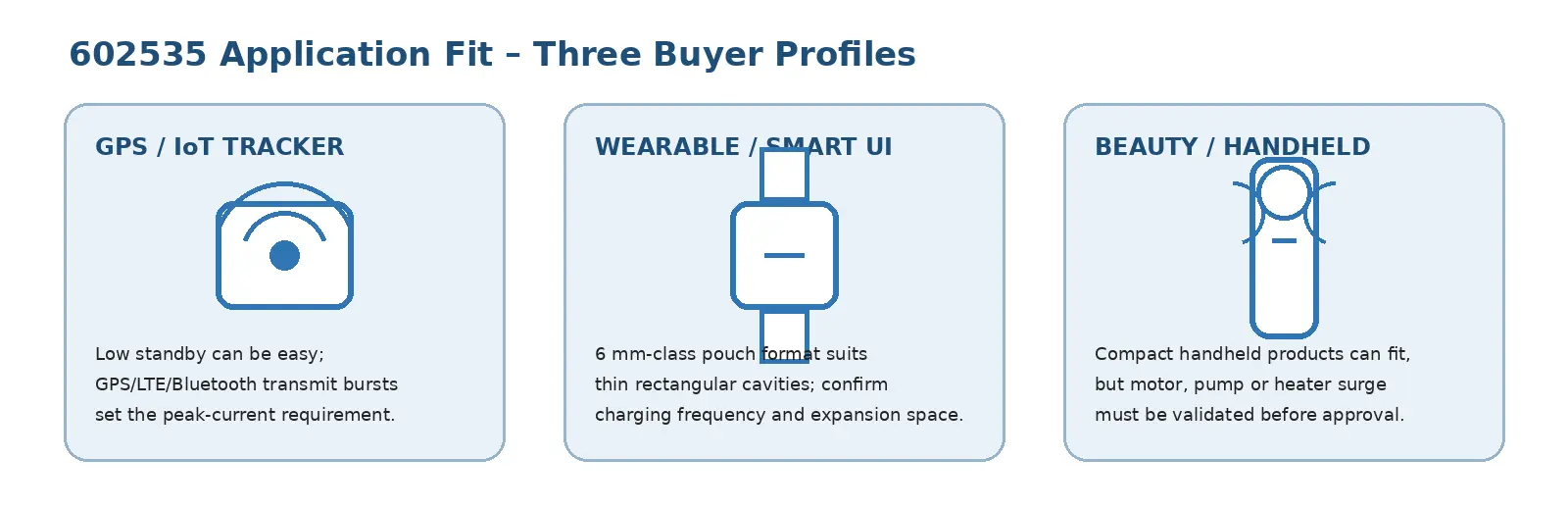

Visualizzazione adatta all'applicazione: seleziona tra ciclo di lavoro, carico di picco, comportamento di ricarica e cavità del dispositivo anziché solo capacità.

Decisione dell'acquirente: non selezionare 602535 solo dalla capacità per droni, veicoli RC o apparecchiature a motore ad alto consumo. Convalidare prima il profilo reale della corrente di picco. Tali applicazioni possono richiedere correnti di picco che superano quelle che una piccola cella a sacca e un PCM sono progettati per fornire. Se il cliente sta prendendo in considerazione un dispositivo con consumo più elevato, HSS dovrebbe prima esaminare il profilo di corrente misurato e il comportamento della temperatura e potrebbe consigliare un formato di cella diverso se la piattaforma 602535 non fornisce un margine sufficiente.

Prove di produzione, domande frequenti e richieste di offerta OEM

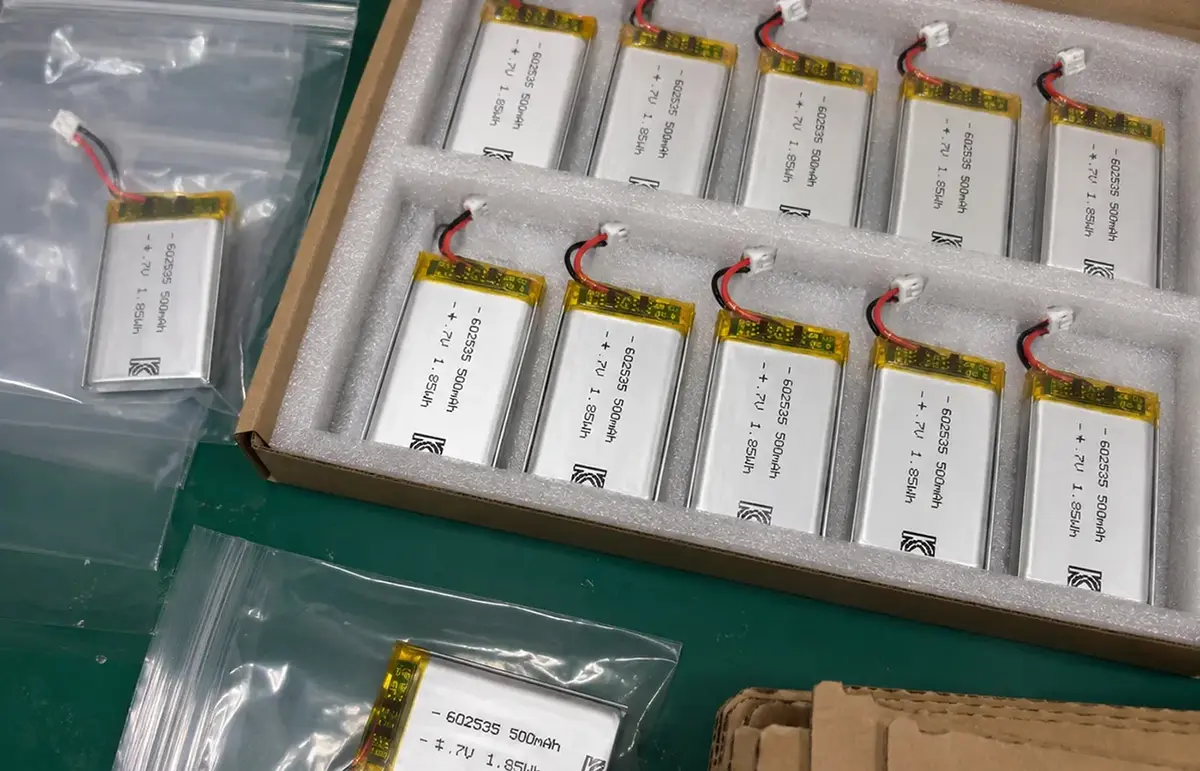

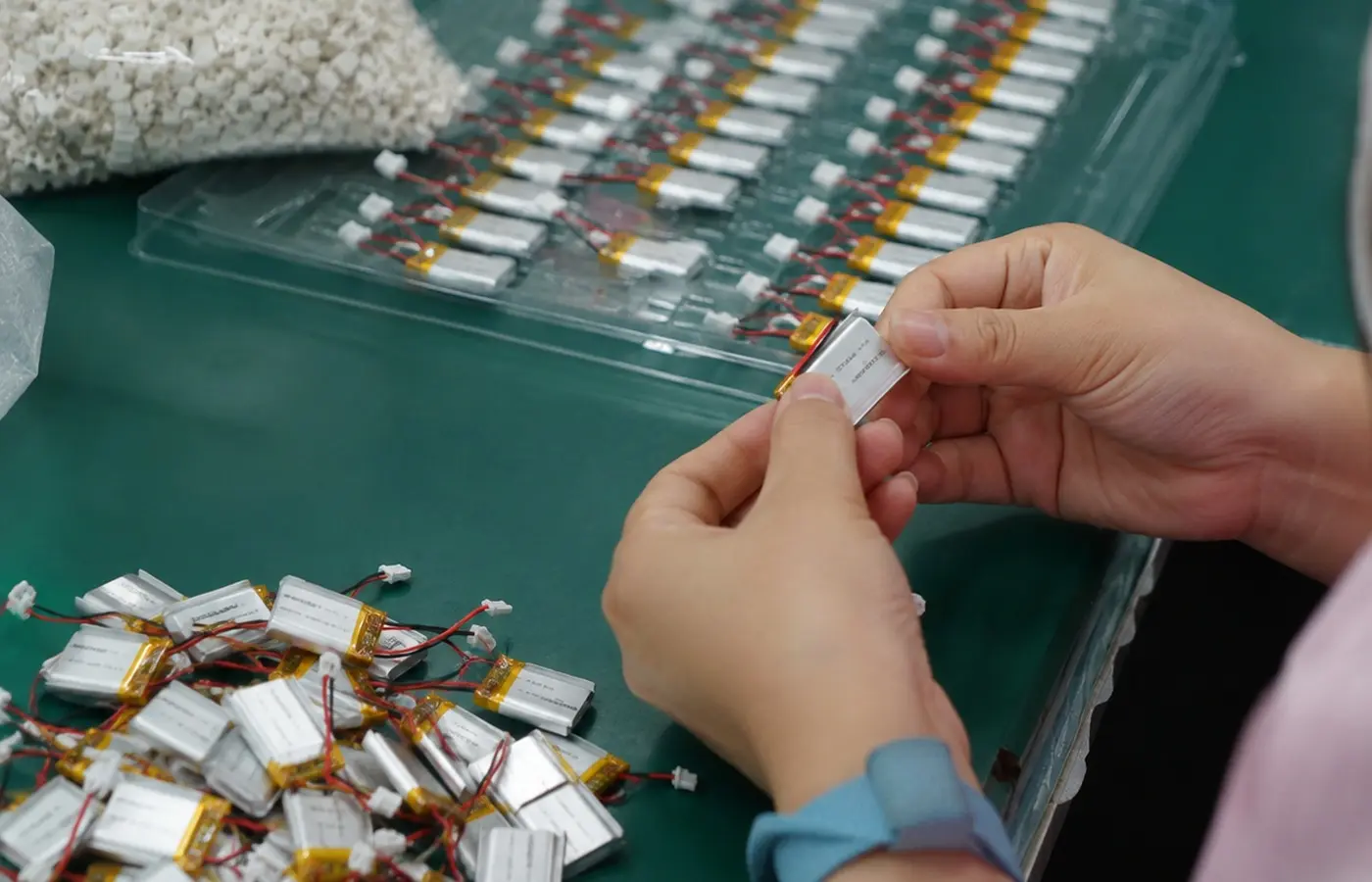

Immagine di gestione batch fornita: celle 602535 finite con scheda di protezione, cavi e connettore preparati per l'imballaggio. L'immagine è utile come prova del contesto di produzione perché mostra il tipo di gruppo batteria finito manipolato, ma non deve essere utilizzata per implicare uno specifico risultato di test o certificazione non verificati. Per ordini OEM ripetuti, etichetta, polarità, connettore, controlli elettrici e metodo di imballaggio devono seguire le specifiche di progetto approvate.

Supporto per certificazione e documentazione

Domande frequenti sull'acquirente

INVIA I REQUISITI DELLA BATTERIA DEL TUO DISPOSITIVO

Per una verifica dell'idoneità della batteria LiPo 602535 da 3,7 V 500 mAh, invia a HSS Energy il carico del dispositivo, il profilo di ricarica, la cavità, il connettore, la polarità, la lunghezza del cavo e il ciclo di lavoro. Se disponibile, includi il campione della batteria originale o la foto del connettore lato dispositivo insieme alla quantità del campione e alla domanda annuale prevista. Tali informazioni aiutano HSS a esaminare sia i requisiti di idoneità tecnica che quelli di produzione ripetuta prima di preparare il preventivo.
