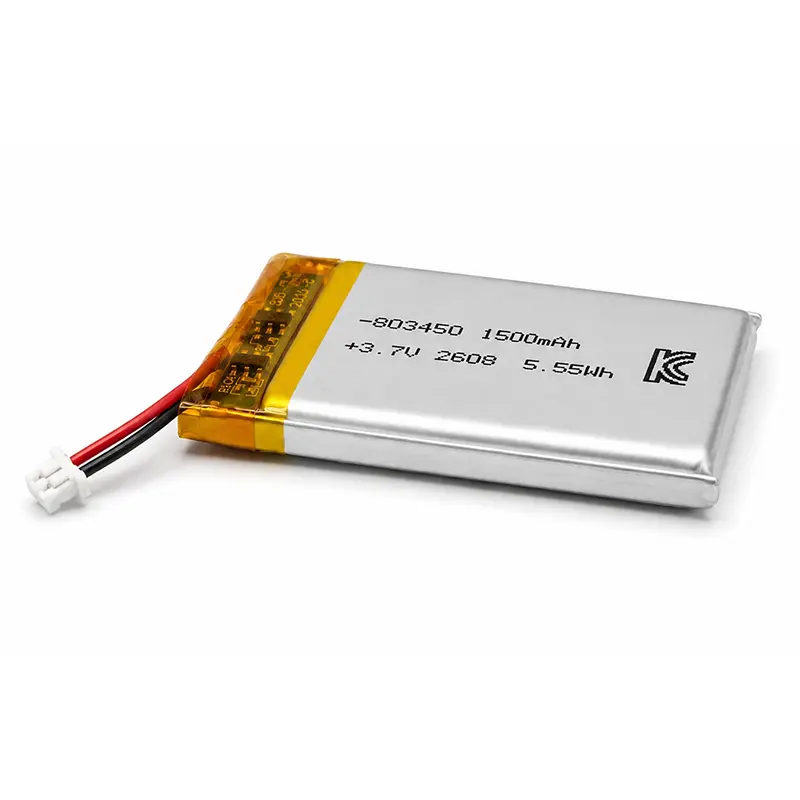

Batteria LiPo da 3,7 V 1500 mAh

La batteria LiPo HSS Energy da 3,7 V 1500 mAh è destinata ai dispositivi elettronici compatti che necessitano di più energia rispetto alle celle più piccole da 500 mAh. L'esempio utilizza un PCB di protezione e un connettore a 2 fili; corrente, spina, polarità e dimensioni finite sono confermate per il dispositivo di destinazione. Ciò lo rende adatto a prodotti portatili che necessitano di tempi di funzionamento più lunghi ma richiedono comunque una batteria a sacchetto ricaricabile relativamente sottile. L'esempio attuale mostra già una scheda di protezione, cavi rosso-neri e un connettore a 2 pin, mentre l'alloggiamento del connettore finale, la polarità, la lunghezza dei cavi e i limiti di corrente rimangono specifici del progetto. Un disegno del dispositivo o un campione di batteria originale fornisce a HSS la base migliore per abbinare tali dettagli.

Identità elettrica, formato e busta di imballaggio

Formato 803450

Una batteria LiPo 803450 utilizza un formato di cella nominale di circa 8 × 34 × 50 mm; PCM, nastro, cavi e connettore possono estendere la lunghezza del pacco finito. Quel codice descrive il corpo della cella a sacchetto piuttosto che la batteria finita completa. PCM, nastro, linguette, fili e connettore possono estendere la lunghezza o lo spessore finale, il che è importante in componenti elettronici imballati in modo compatto. Per il rilascio della produzione, HSS dovrebbe registrare la busta del pacco finale separatamente dal codice nominale della cella in modo che il cliente possa verificare accuratamente l'idoneità della custodia e lo spazio di assemblaggio.

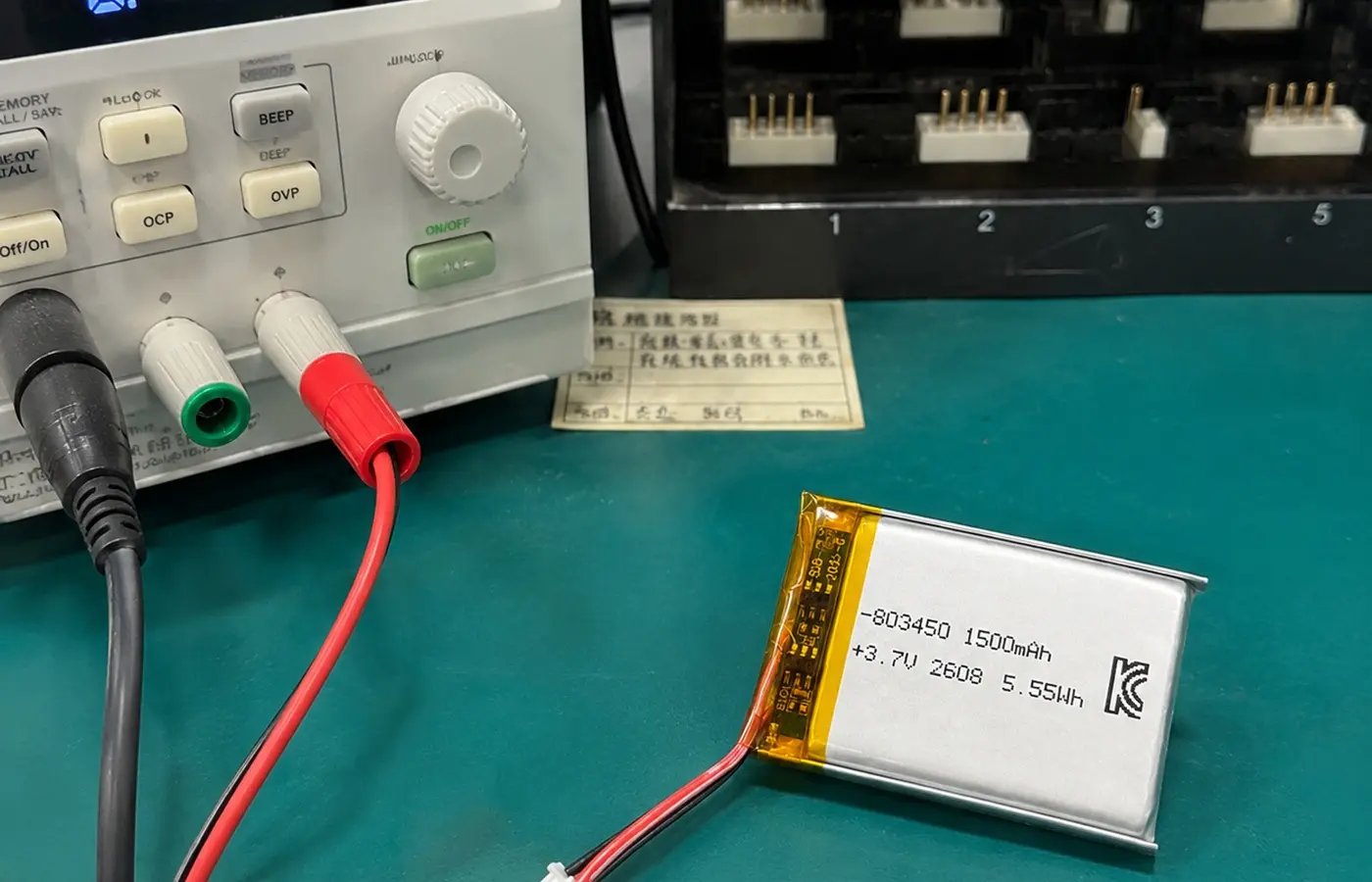

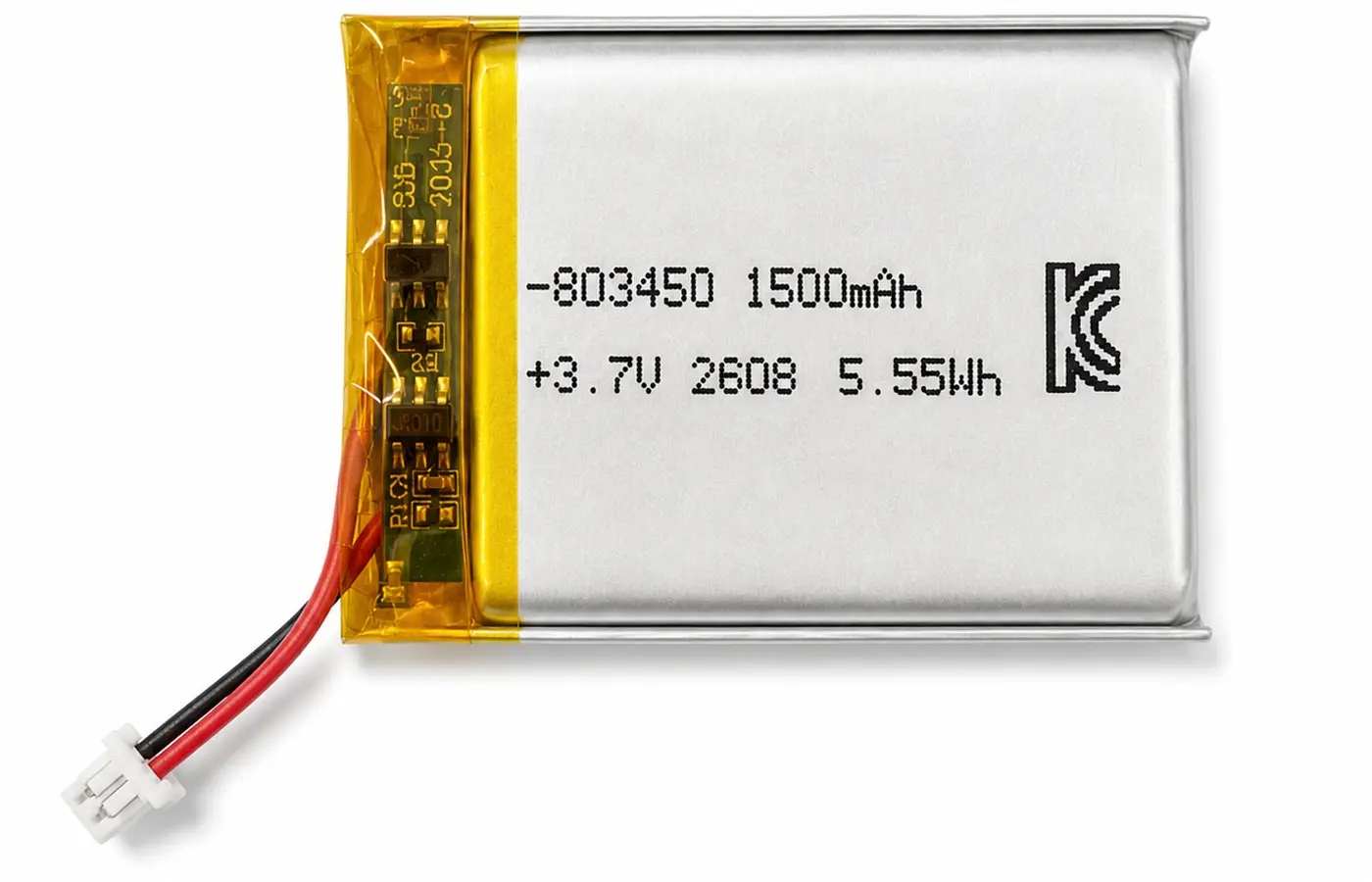

Prova del campione HSS: marcatura 803450 / 1500 mAh / 3,7 V / 5,55 Wh con scheda di protezione e connettore.

Perché scegliere 1500mAh? Compromesso tra energia e dimensioni

Una batteria LiPo da 3,7 V 1500 mAh immagazzina 5,55 Wh, tre volte l'energia nominale di un pacco da 500 mAh/1,85 Wh, ma necessita di una cavità della batteria più grande. L'energia aggiuntiva può prolungare l'intervallo tra le ricariche nei prodotti idonei, ma richiede anche una cavità della batteria più grande e può modificare la massa o il bilanciamento del dispositivo. Gli acquirenti dovrebbero quindi considerare l’aggiornamento come un compromesso tra energia e spazio, piuttosto che dare per scontato che una maggiore capacità sia sempre migliore. Il vantaggio reale dipende dal carico medio, dalla corrente di picco, dal ciclo di lavoro e dalla frequenza con cui è prevista la ricarica del prodotto.

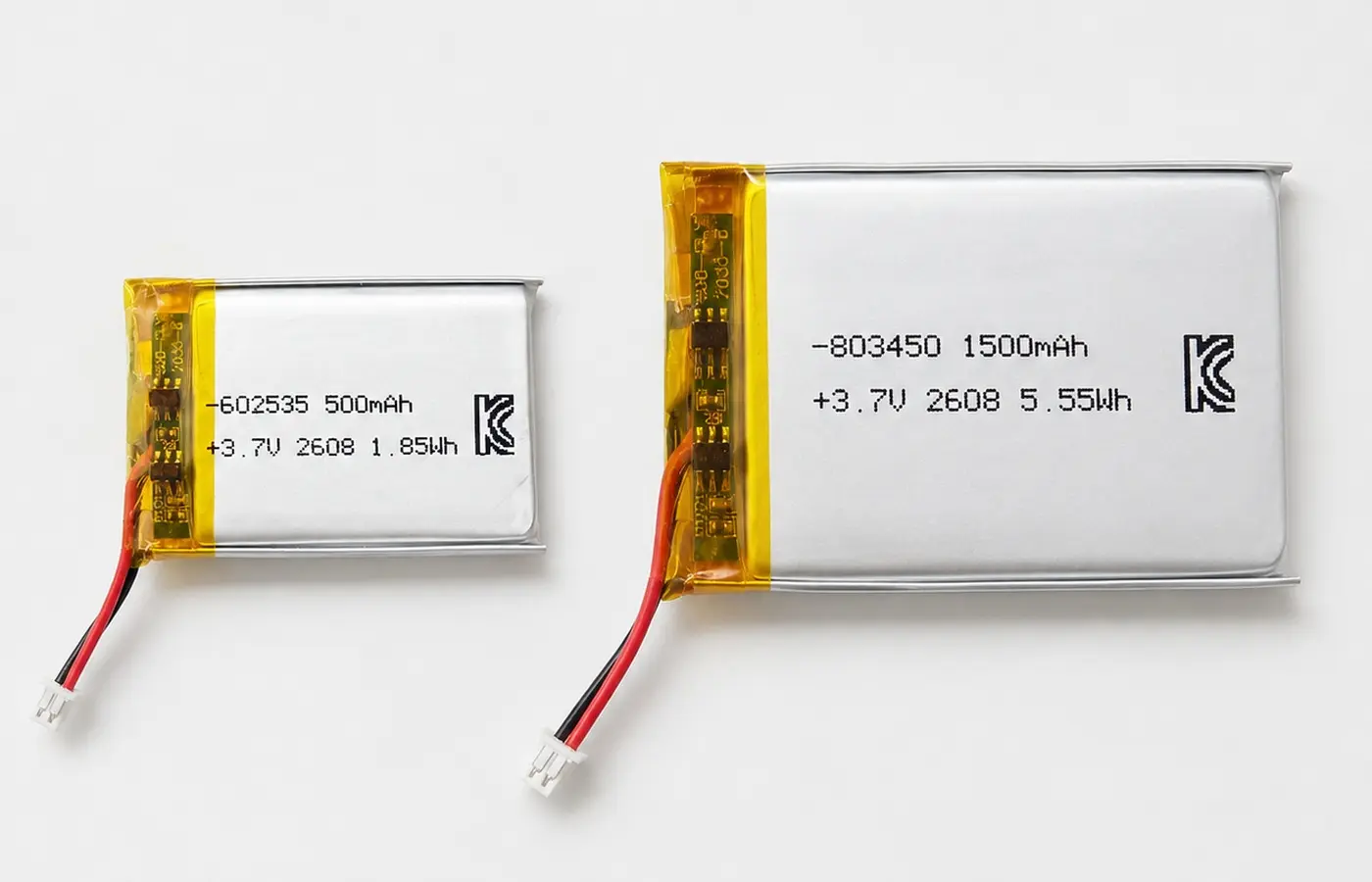

Confronto di dimensioni ed energia HSS: 602535 500 mAh / 1,85 Wh contro 803450 1500 mAh / 5,55 Wh. Un'energia tre volte nominale non garantisce un'autonomia tre volte superiore del dispositivo. Questo confronto è utile per la pianificazione del prodotto perché mostra perché due batterie sulla stessa architettura da 3,7 V possono servire dispositivi molto diversi. Il formato da 500 mAh favorisce cavità più piccole e massa inferiore, mentre il formato da 1500 mAh fornisce una maggiore riserva di energia quando il prodotto può accettare spessore e ingombro aggiuntivi. HSS può utilizzare il target di runtime del dispositivo e il disegno della cavità per determinare quale direzione è più appropriata.

Per la batteria LiPo 803450 da 3,7 V 1500 mAh, verifica l'autonomia e il carico di picco, quindi verifica che la custodia da 8 mm e la custodia PCM/connettore siano adatte al dispositivo. La batteria dovrebbe avere un margine di corrente continua e di picco sufficiente per il prodotto reale, non solo energia nominale sufficiente. Motori, riscaldatori, trasmettitori wireless e attuatori possono creare brevi eventi ad alta corrente che devono essere verificati rispetto alla cella e al PCM selezionati. Una volta che il profilo elettrico è accettabile, il gruppo custodia, il cablaggio e il connettore finiti di classe 8 mm possono essere convalidati rispetto al progetto meccanico.

Protezione, connettore e integrazione OEM

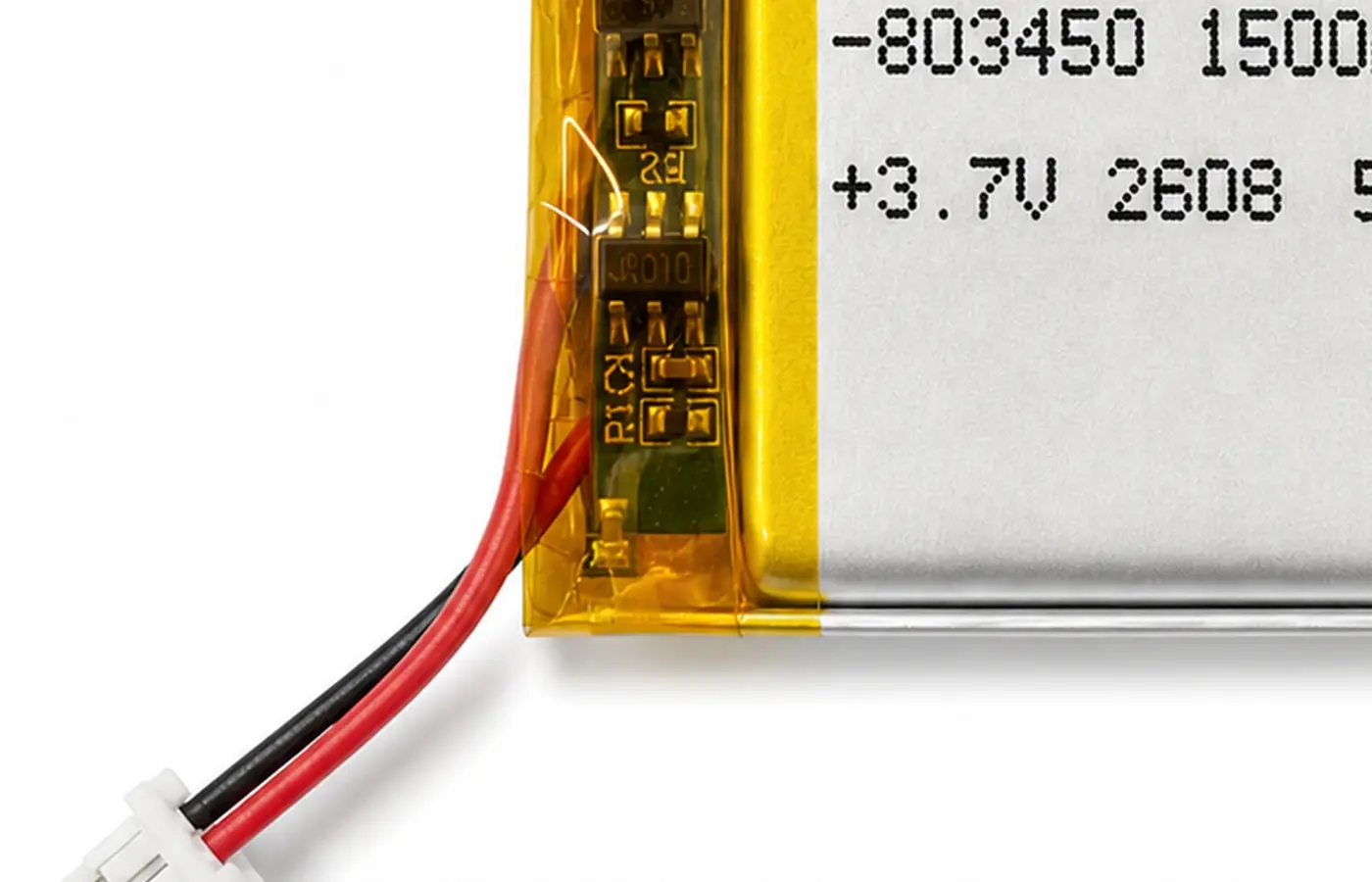

Una batteria LiPo da 1500 mAh con PCM aggiunge protezione, ma i limiti di carica, scarica e sovracorrente dipendono dalla cella e dalla scheda selezionate. La scheda non rende tutte le configurazioni elettricamente identiche poiché i limiti di carica, scarica e sovracorrente dipendono dalla cella selezionata e dal design del PCM. HSS pertanto necessita del carico costante e di picco del dispositivo insieme al profilo di carica prima di finalizzare la configurazione della protezione. Ciò è particolarmente importante nei dispositivi portatili che combinano la comunicazione wireless con motori, riscaldatori o display.

Una batteria 803450 con connettore deve corrispondere all'alloggiamento, al passo, alla polarità, al cavo e alla lunghezza del cavo indicati nel disegno del dispositivo o nella batteria originale. La compatibilità del connettore deve essere confermata dalla scheda PCB del dispositivo, dal disegno del connettore o dalla batteria originale piuttosto che dal solo aspetto. Anche la sezione del filo e la lunghezza del cavo influiscono sull'instradamento e sulla caduta di tensione, mentre l'uscita del filo può modificare l'involucro del pacco finito. Congelare questi dettagli nel disegno campione aiuta gli acquirenti OEM a mantenere l'assieme di produzione in serie coerente con il prototipo approvato.

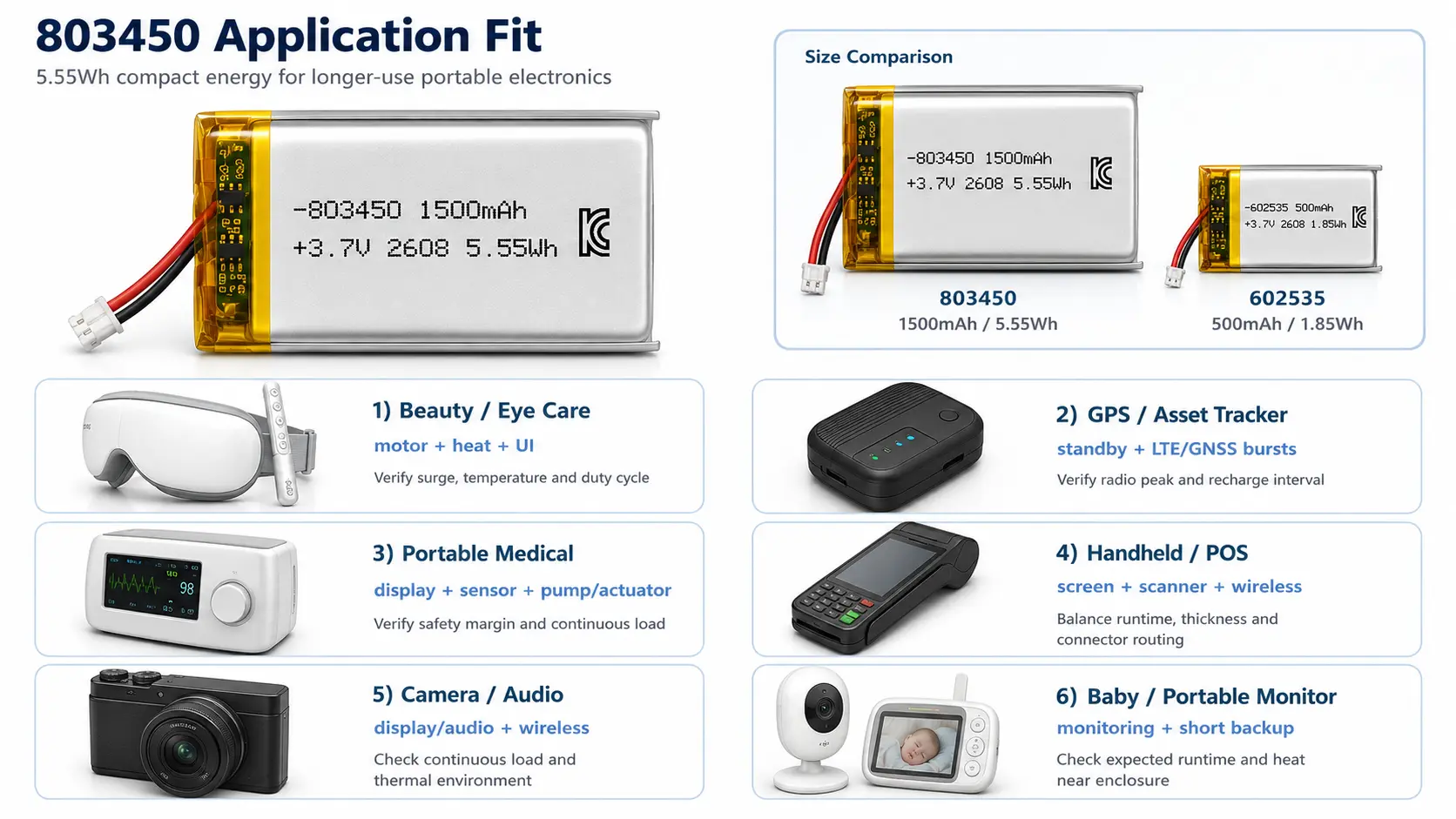

Adattabilità all'applicazione: dove 803450 aggiunge valore

Una batteria ai polimeri di litio 803450 è adatta a dispositivi compatti che necessitano di più energia rispetto alle celle più piccole della classe indossabile, pur mantenendo un'architettura 1S 3,7 V. La sua classe energetica di 5,55 Wh può essere preziosa in dispositivi di bellezza, tracker, prodotti medici portatili, terminali portatili e apparecchiature di monitoraggio in cui un utilizzo prolungato tra una ricarica e l'altra migliora l'esperienza dell'utente. Tuttavia, l'idoneità all'applicazione dipende ancora dal profilo di carico reale, dalla generazione di calore, dalla frequenza di ricarica e dalla cavità della batteria. HSS posiziona quindi l'803450 come una piattaforma compatta ad alta energia piuttosto che come una batteria universale per ogni dispositivo da 3,7 V.

La selezione dell'applicazione dovrebbe iniziare dal modello di potenza reale, dal carico di picco, dalla frequenza di ricarica e dalla cavità della batteria disponibile. Un prodotto con standby prolungato e brevi segnali radio ha requisiti di batteria diversi rispetto a un dispositivo che aziona un motore o un riscaldatore per diversi minuti. Separando la domanda media di energia dalla domanda di corrente di picco, gli acquirenti possono evitare di sovradimensionare la batteria per l'autonomia trascurando la capacità attuale che determina effettivamente le prestazioni.

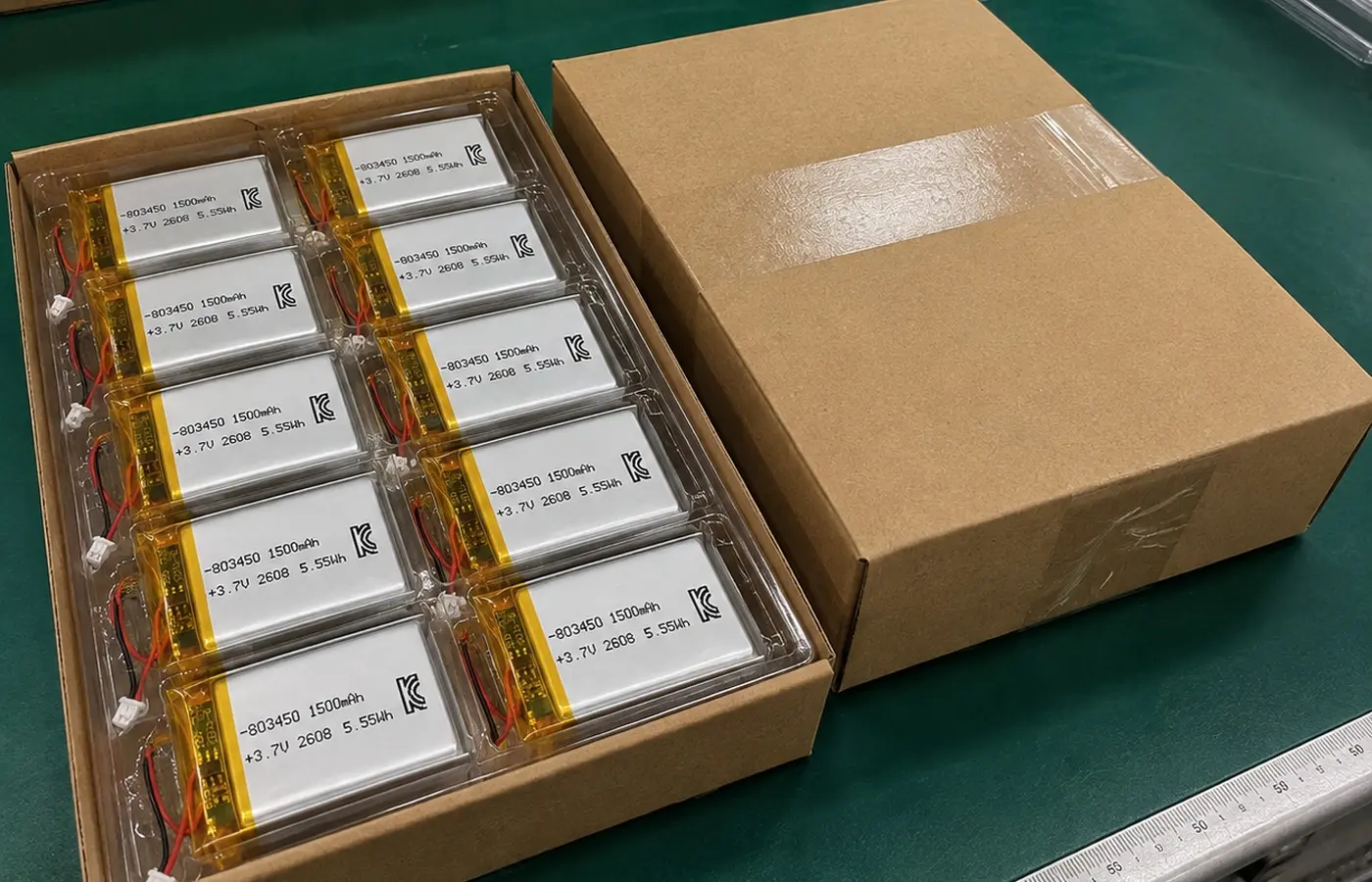

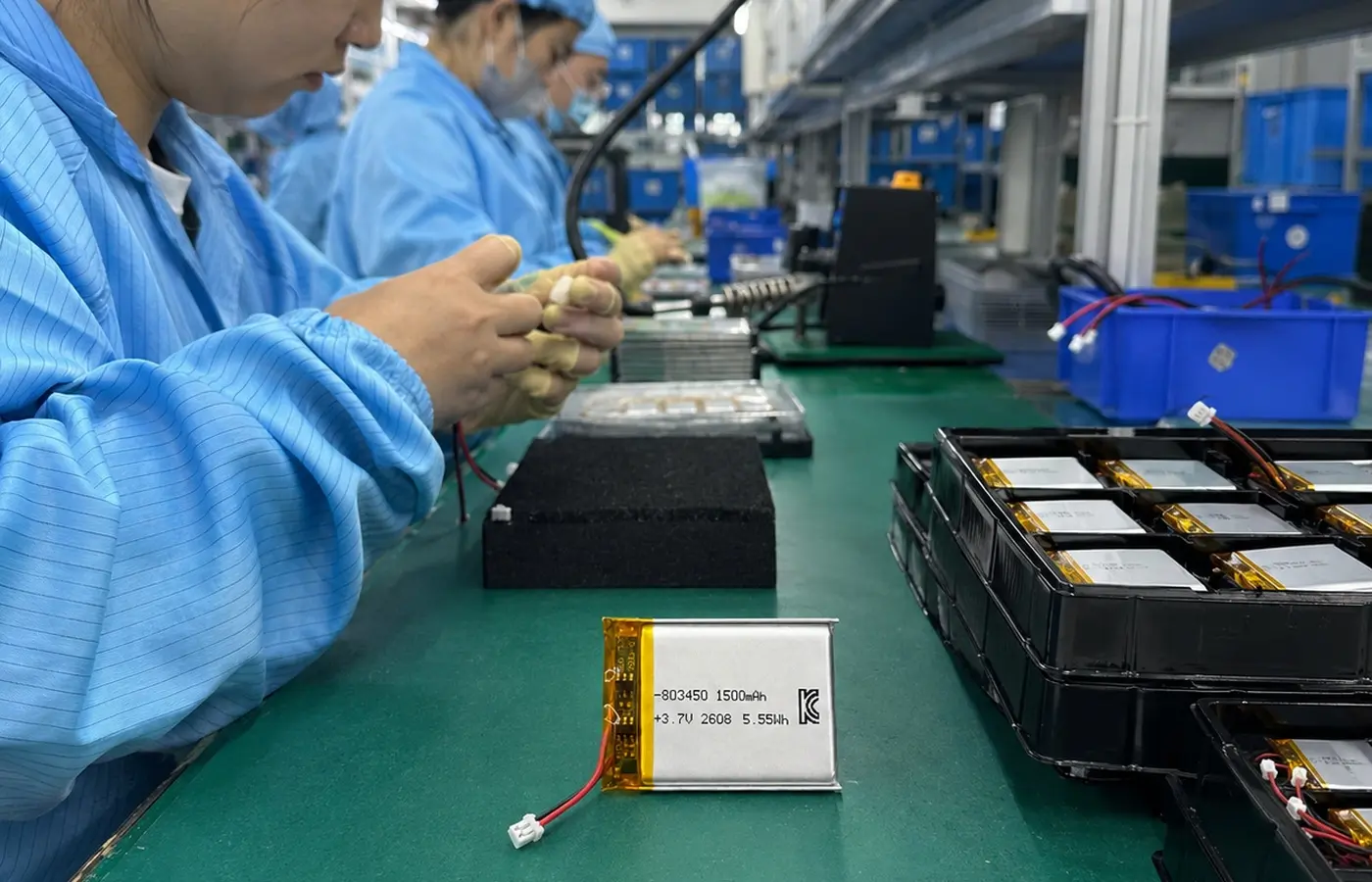

Prove di produzione, documentazione e richieste di offerta OEM

Supporto per certificazione e documentazione

Domande frequenti sull'acquirente

INVIA I REQUISITI DELLA BATTERIA DEL TUO DISPOSITIVO

Per una verifica dell'idoneità della batteria LiPo 803450 da 3,7 V 1500 mAh, invia a HSS Energy il carico, l'autonomia, il profilo di ricarica, la cavità, il connettore, la polarità e la lunghezza del cavo. Se possibile, invia anche la foto originale della batteria o del connettore lato dispositivo, la quantità di campione target e il volume di produzione previsto. Ciò fornisce a HSS una base più solida per abbinare la configurazione elettrica, l'involucro del pacco finito e i requisiti di produzione commerciale prima che il preventivo venga finalizzato.
