La batteria AGV HSS Energy da 25,6 V 100 Ah è destinata ai progetti AGV che richiedono più energia a bordo rispetto a una piattaforma compatta da 60 Ah. La selezione conferma il percorso di tensione dell'8S, l'obiettivo di autonomia, lo spazio del vano, la massa consentita, il caricabatterie e la comunicazione prima del campionamento. Ciò rende la decisione di acquisto diversa dalla piattaforma compatta da 60 Ah. i clienti stanno effettivamente scambiando più volume e massa della batteria con un budget di autonomia maggiore e meno interruzioni di ricarica. La scelta finale dovrebbe considerare la lunghezza del percorso, la potenza media, il carico utile, la struttura dei turni, le finestre di ricarica e lo spazio disponibile nella batteria, in modo che la capacità di 100 Ah risolva un problema operativo reale piuttosto che aumentare semplicemente le specifiche.
|
Parametro |
Configurazione riferimento HSS/Conferma progetto |
|
Classe di tensione di mercato |
Classe 24 V |
|
Tensione nominale |
25,6 V |
|
Chimica/Architettura |
LiFePO4/8S |
|
Capacità |
100 Ah |
|
Energia nominale |
2,56 kWh |
|
Riferimento tariffario superiore |
29,2 V = 8 × 3,65 V; profilo caricatore finale confermato dal progetto |
|
Corrente fissa/di picco |
Confermato dal carico AGV misurato e dalla durata del picco |
|
In carica |
Ricarica manuale, dock o opportunità tramite progetto approvato |
|
Comunicazione |
CAN / RS485 selezionabile a progetto; confermata la mappatura del protocollo |
|
Custodia/Peso |
Rilasciato dopo la revisione dell'alloggiamento della batteria e della massa consentita |
Una batteria AGV da 24 V 100 Ah può utilizzare un percorso LiFePO4 8S nominale da 25,6 V. Verificare che i limiti del controller e del caricabatterie siano pari a 29,2 V. Come per altri sistemi al litio della classe 24 V, l'etichetta del mercato non descrive completamente l'architettura elettrica. Il caricabatterie e il controller devono supportare l'intervallo di tensione 8S e il riferimento di carica superiore di 29,2 V. Registrare il percorso 8S approvato nella documentazione del progetto aiuta a prevenire confusione in caso di sostituzione successiva, soprattutto nelle strutture in cui diversi modelli AGV o generazioni di batterie operano fianco a fianco.
Una batteria AGV LiFePO4 da 25,6 V 100 Ah fornisce 2,56 kWh di energia nominale; dimensionarlo dal ciclo di lavoro e dalle finestre di ricarica. Tale cifra energetica dovrebbe essere tradotta in un budget del ciclo di lavoro utilizzando la potenza media, il SOC utilizzabile e le opportunità di ricarica pianificate. Una capacità maggiore può estendere l’intervallo tra le ricariche, ma di per sé non garantisce un turno completo perché il carico utile, i carichi ausiliari, la temperatura e la corrente di picco influiscono tutti sul consumo di energia. Per i clienti delle flotte, la domanda migliore è se 2,56 kWh riducono le interruzioni di ricarica abbastanza da giustificare dimensioni e massa aggiuntive.

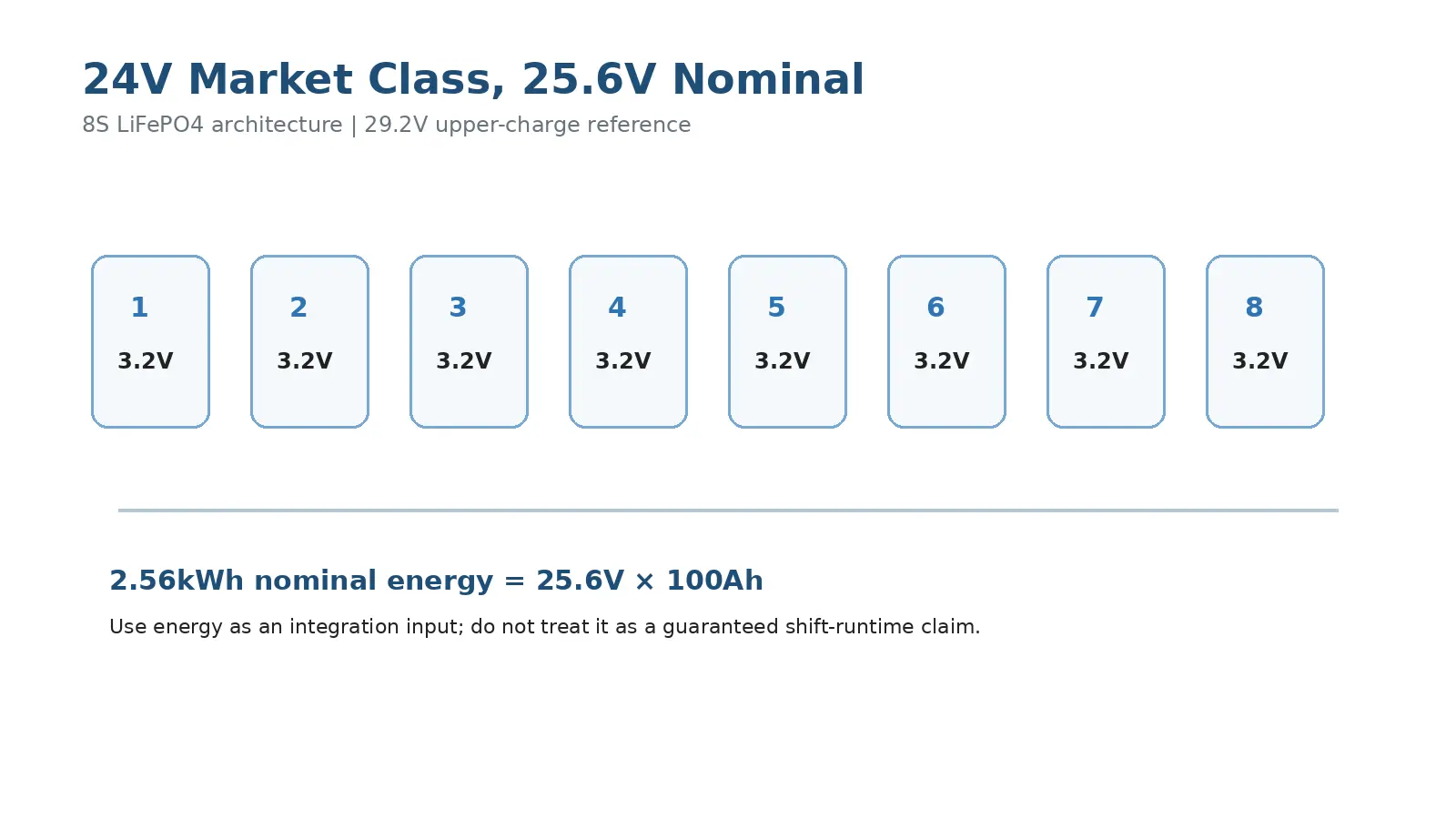

Visiva dell'architettura 8S. Il valore di 29,2 V è un riferimento di carica superiore, non sostituisce l'approvazione del caricabatterie.
Una batteria al litio AGV da 100 Ah è adatta a progetti che richiedono intervalli di ricarica più lunghi quando l'alloggiamento della batteria e la massa consentita possono supportare l'energia extra. Ciò è particolarmente utile quando l'AGV dispone di spazio sufficiente e la massa aggiuntiva della batteria non compromette il carico utile o il bilanciamento del veicolo. i clienti dovrebbero quindi convalidare l'alloggiamento della batteria e la capacità di massa insieme all'obiettivo di autonomia piuttosto che considerare la capacità come un aggiornamento isolato. Laddove la ricarica occasionale è frequente e lo spazio è limitato, la piattaforma più piccola da 60 Ah può produrre un risultato complessivo del sistema migliore.
|
ingresso dei clienti |
Perché è importante |
|
Potenza media + autonomia |
Imposta il fabbisogno energetico utilizzabile |
|
Carico costante + picco |
Imposta i requisiti BMS, cavi e connettori |
|
Vano batteria L×L×A |
Definisce la recinzione fattibile e lo spazio di servizio |
|
Massa ammissibile della batteria |
Protegge l'equilibrio del veicolo e la pianificazione del carico utile |
|
Finestra di ricarica |
Determina se 60Ah o 100Ah si adattano meglio alla flotta |
Una batteria per robot da 25,6 V 100 Ah necessita ancora dell'approvazione di caricabatterie, dock, carico e CAN/RS485 prima di essere considerata compatibile. L'integrazione della comunicazione e della ricarica rimane altrettanto importante su un pacco ad alta capacità quanto lo è su una batteria più piccola. Il dock deve corrispondere a tensione, corrente, polarità, contatti e logica di interblocco, mentre il comportamento CAN o RS485 deve corrispondere alle aspettative del protocollo del robot. Per i clienti OEM, la convalida di queste interfacce prima del campionamento riduce il rischio che una batteria abbia energia sufficiente ma non possa essere caricata o riconosciuta correttamente dalla flotta.
|
Punto di integrazione |
Conferma prima dell'approvazione del campione |
|
Base/caricabatterie |
tensione, corrente, polarità, contatti, interblocco |
|
Potenza principale |
corrente stabile/di picco, potenza nominale del connettore, percorso del cavo |
|
POTERE |
bitrate, ID, ridimensionamento, heartbeat e risposta agli errori |
|
RS485 |
baud rate, indirizzo, mappa dei registri e logica di polling |
Energia HSS | Ingegneria delle batterie AGV | Dettagli prodotto V2.0
Una batteria sostitutiva AGV da 24 V 100 Ah richiede molto più che etichette corrispondenti. Per questa batteria AGV da 25,6 V 100 Ah, verificare il percorso 8S, l'alloggiamento, la massa, il caricabatterie, il connettore e la comunicazione. La revisione della sostituzione dovrebbe confermare il percorso di tensione originale, la geometria del vano batteria, la massa ammissibile, il caricabatterie, il connettore e il comportamento di comunicazione. Ciò è particolarmente importante per le batterie da 100 Ah perché una discrepanza dimensionale o di massa può avere un effetto maggiore sull'accesso alla manutenzione e sull'equilibrio del veicolo rispetto a un pacco compatto. HSS utilizza come riferimento il sistema esistente affinché la sostituzione possa essere valutata come un progetto di integrazione completa.
|
1 Raccogli |
2 Abbina |
3 Configura |
4 Convalida |
|
etichetta + baia + massa |
Tensione 8S + ciclo di lavoro |
custodia + interfacce |
vestibilità + ricarica + comunicazioni |

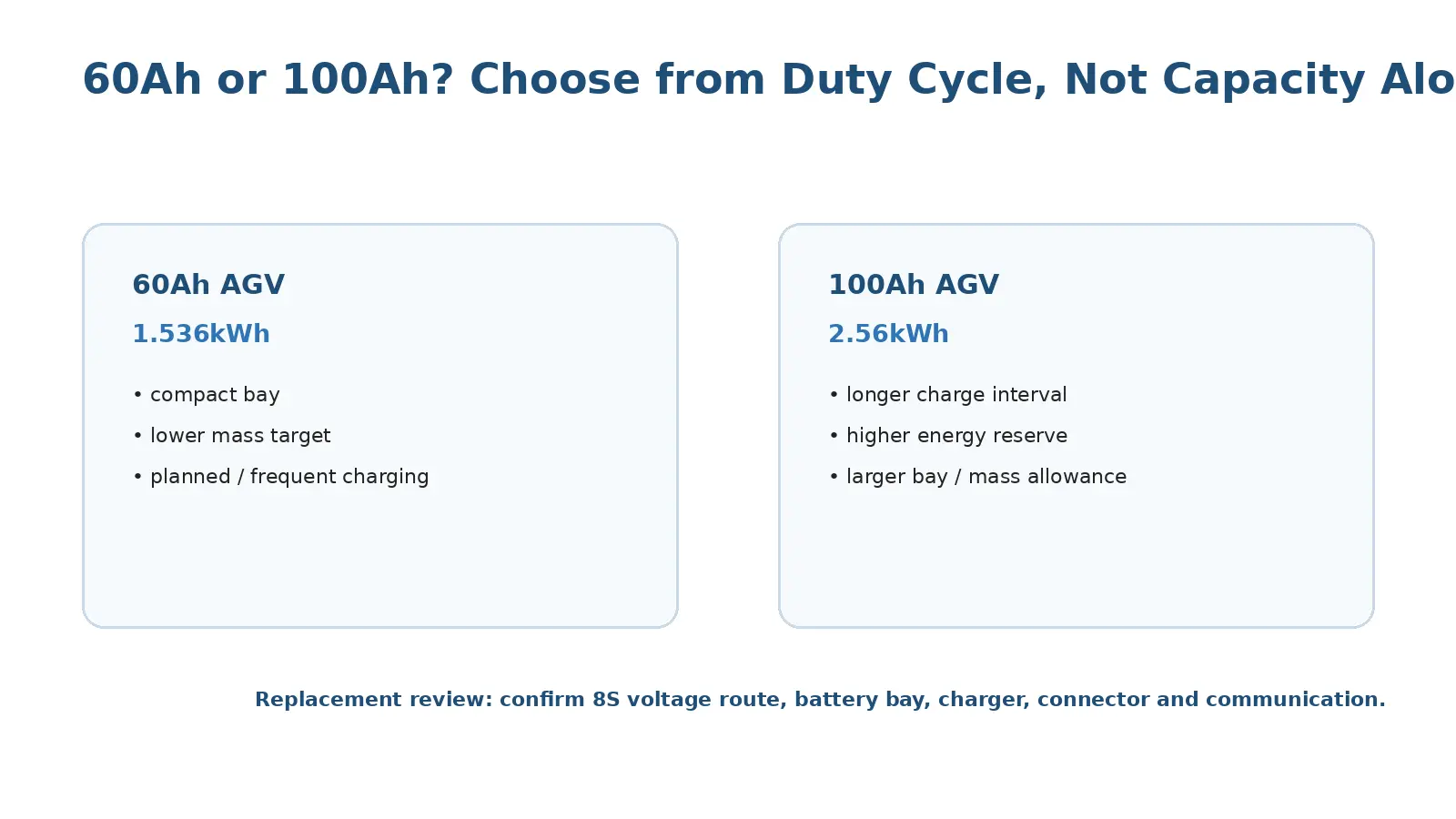

Scegli 100 Ah per intervalli di ricarica più lunghi quando lo spazio e la capacità di massa lo consentono. Scegli 60 Ah quando l'imballaggio compatto e la ricarica pianificata contano di più. Scegli 60 Ah quando l'imballaggio compatto, la massa inferiore della batteria e le opportunità di ricarica pianificate sono più preziose della massima energia di bordo. Presentare entrambe le opzioni aiuta i clienti delle flotte a fare una scelta pratica basata sul ciclo di lavoro piuttosto che dare per scontato che la batteria più grande sia automaticamente migliore. La giusta capacità è quella che si adatta al programma operativo con dimensioni, massa e comportamento di ricarica accettabili.

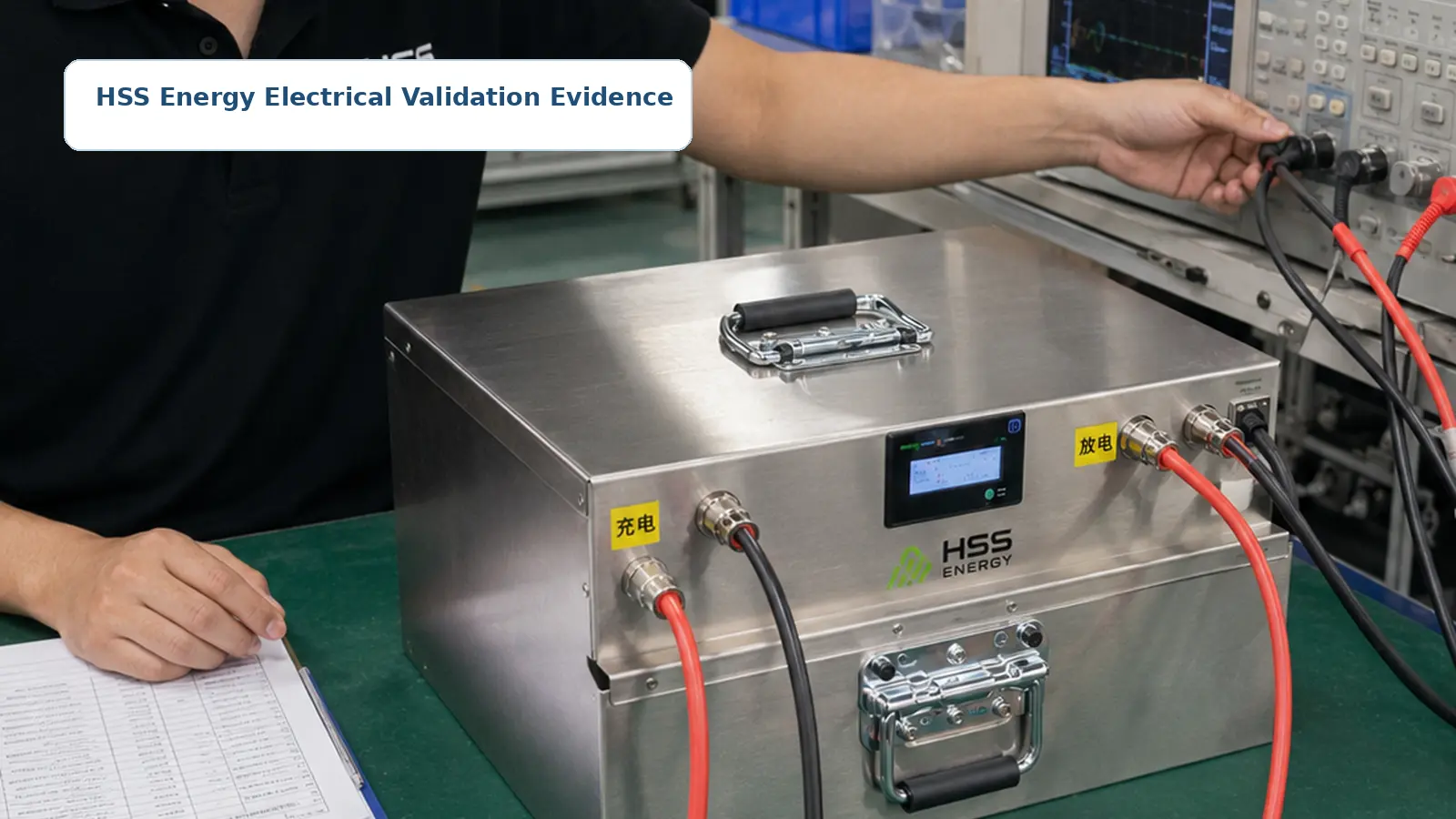

Ambiente di validazione elettrica del pacco batterie HSS Energy. La foto supporta la capacità di test/processo; i valori visualizzati sullo strumento non sono specifici per questa esatta configurazione da 25,6 V 100 Ah.
|
Corrispondenza delle celle |
Funzione BMS |
Invecchiamento/Convalida |
Ispezione finale |
|
controlli di coerenza |
protezione + comunicazione |
controlli definiti dal progetto |
configurazione + imballaggio |
HSS Energy può configurare custodia, connettori, mappatura BMS e strategia di ricarica dopo l'approvazione della piattaforma AGV. Per i progetti di commercio estero e OEM, tali elementi di configurazione possono essere congelati nel disegno approvato e nell'accordo tecnico prima della produzione in serie. Ciò crea un passaggio più chiaro dalla convalida del campione alla fornitura ripetuta e aiuta i distributori o gli integratori a supportare lo stesso modello AGV con dettagli meccanici, elettrici e di comunicazione coerenti su più ordini.
|
Domanda |
Risposta dell'ingegneria HSS |
|
Perché i clienti cercano 24 V se questo pacchetto è 25,6 V? |
24 V è la classe di mercato; 8S LiFePO4 ha una tensione nominale di 25,6 V con un riferimento di carica superiore di 29,2 V. |
|
100Ah garantiscono un turno completo? |
No. L'autonomia dipende dalla potenza media, dal SOC utilizzabile, dal carico utile, dagli ausiliari e dalle finestre di ricarica. |
|
Può sostituire un'altra batteria AGV da 24 V / 100 Ah? |
Solo dopo aver controllato l'architettura della tensione, l'alloggiamento, la massa, il caricabatterie, il connettore e la comunicazione. |
|
È possibile abbinare CAN/RS485? |
Sì, dopo che i dettagli del protocollo e il comportamento in caso di errore sono stati confermati per l'AGV di destinazione. |
INVIA I TUOI REQUISITI BATTERIE AGV
Per una verifica dell'idoneità della batteria AGV da 25,6 V 100 Ah, invia a HSS Energy il modello AGV, il carico, l'autonomia, l'alloggiamento, la capacità di massa, il caricabatterie/dock e i dati di comunicazione. Includi la quantità di campione e la domanda annuale prevista, se disponibile. Ciò consente alla revisione tecnica e alla pianificazione commerciale di avvenire insieme, in modo che HSS possa valutare l'idoneità della batteria, i requisiti di interfaccia, l'approvvigionamento dei componenti e le esigenze di produzione ripetuta prima che il progetto passi a un preventivo formale.
