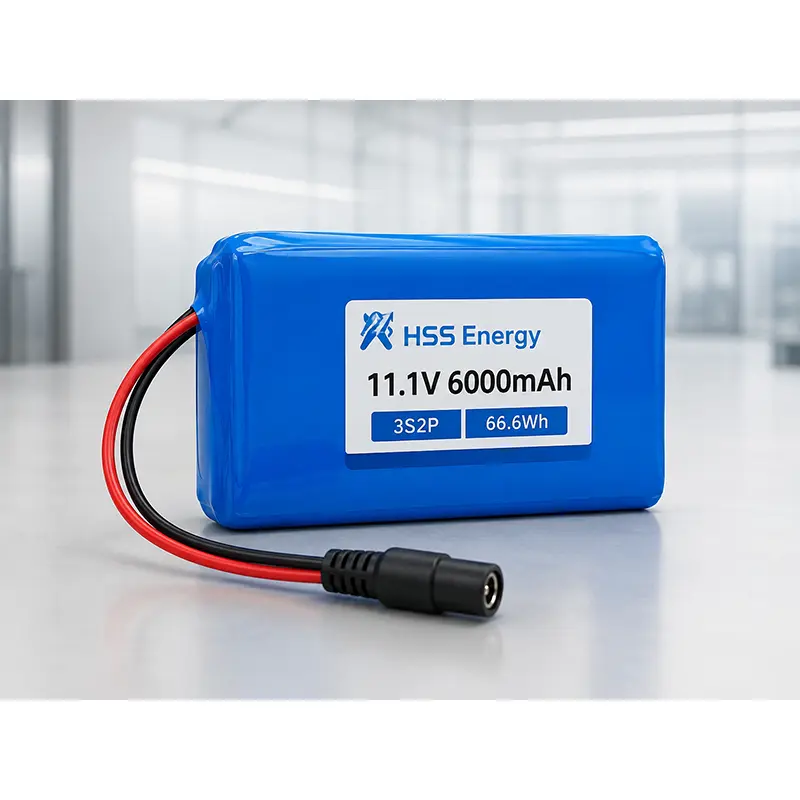

Pacco batteria da 11,1 V 6000 mAh

Per le apparecchiature portatili che privilegiano l'autonomia rispetto alle dimensioni minime della confezione, il pacco batterie cinese da 11,1 V 6000 mAh della fabbrica HSS Energy è una piattaforma 3S2P testata costituita da sei celle ZM18650-3000. La sua configurazione di riferimento da 66,6 Wh supporta carica e scarica continua massima fino a 6 A, mentre caricabatterie, connettore, cavo e adattamento meccanico rimangono specifici del dispositivo.

Specifiche tecniche

Nota sulle specifiche: i valori sopra indicati si applicano alla configurazione di riferimento testata. Le modifiche alla cella, al design della protezione, al connettore, al cavo o alla struttura del pacco richiedono una nuova integrazione e revisione della documentazione.

Più autonomia sulla stessa piattaforma 11,1 V

Progettata attorno a una batteria da 11,1 V 6000 mAh, questa configurazione dà priorità a una maggiore autonomia e all'headroom attuale rispetto a dimensioni e massa minime. La struttura 3S2P è la soluzione migliore quando il dispositivo può accettare l'involucro di riferimento testato più ampio e l'energia immagazzinata extra fornisce un valore significativo del tempo di funzionamento.

Quale configurazione da 11,1 V è adatta al tuo dispositivo?

Vestibilità, ricarica e integrazione

Runtime e spazio di installazione

La struttura 3S2P mantiene la stessa architettura di tensione a tre serie aggiungendo un secondo percorso di celle parallelo. Ciò raddoppia la capacità nominale e l'energia rispetto alla versione compatta, ma aumenta anche l'involucro di riferimento a 110,6 × 67,7 × 19,2 mm e la massa del campione a 305,93 g, quindi lo spazio della custodia dovrebbe essere confermato in anticipo.

Per le apparecchiature già progettate attorno alla stessa architettura da 11,1 V, una batteria agli ioni di litio 3S2P da 6000 mAh può aumentare l'orario di lavoro senza forzare una riprogettazione del sistema a tensione più elevata. Il vantaggio è maggiore quando il dispositivo ha un’area interna sufficiente per un pacchetto più ampio e altrimenti necessiterebbe di frequenti ricariche o sostituzioni della batteria.

Adattamento elettrico e margine di corrente

La configurazione testata prevede una corrente di carica e scarica standard di 1200 mA, una corrente di carica e scarica massima continua di 6 A, una corrente di carica finale di 120 mA e un'interruzione di scarica di 9,0 V. La potenza del caricatore, le impostazioni di protezione e la sezione del cavo dovrebbero essere riviste insieme perché una capacità maggiore non rende compatibile ogni caricatore esistente.

Nelle apparecchiature con periodi attivi più lunghi, una batteria 18650 da 6 Ah fornisce un margine operativo maggiore e un limite di corrente continua convalidato più elevato rispetto all'alternativa compatta. Il vantaggio si applica solo quando il carico effettivo e la domanda di avvio rimangono entro i limiti testati; non viene rivendicata alcuna cifra separata di corrente di picco più elevata.

Direzione dell'applicazione e compromesso energetico

Le apparecchiature di ispezione portatili, i terminali di monitoraggio mobili e gli strumenti sul campo rappresentano la direzione applicativa più chiara perché questi prodotti spesso necessitano di sessioni più lunghe lontano dal caricabatterie. Una batteria agli ioni di litio da 11,1 V 6 Ah può supportare sessioni sul campo più lunghe grazie alla riserva di energia di 66,6 Wh, a condizione che la custodia possa accettare un ingombro più ampio e una massa maggiore.

La selezione dovrebbe quindi seguire il profilo operativo completo piuttosto che Ah solo. Questa configurazione 3S2P può migliorare l'orario di lavoro sul campo, tuttavia un involucro portatile più piccolo o un prodotto fortemente sensibile al peso potrebbero comunque favorire l'alternativa da 3000 mAh anche se la tensione nominale del sistema è la stessa.

Decisione finale sull'integrazione

I disegni meccanici dovrebbero confermare la distanza del connettore, l'uscita del cavo, la pressione di montaggio e l'accesso per la manutenzione prima che il progetto venga congelato. Per gli acquirenti che confrontano una batteria ricaricabile da 11,1 V 6000 mAh, l'involucro testato da 110,6 × 67,7 × 19,2 mm, l'energia da 66,6 Wh e la capacità di corrente continua da 6 A forniscono un margine di autonomia maggiore quando l'apparecchiatura può ospitare un pacco più grande.

Applicazione con runtime più lungo e riferimento fisico

Applicabilità dell'immagine

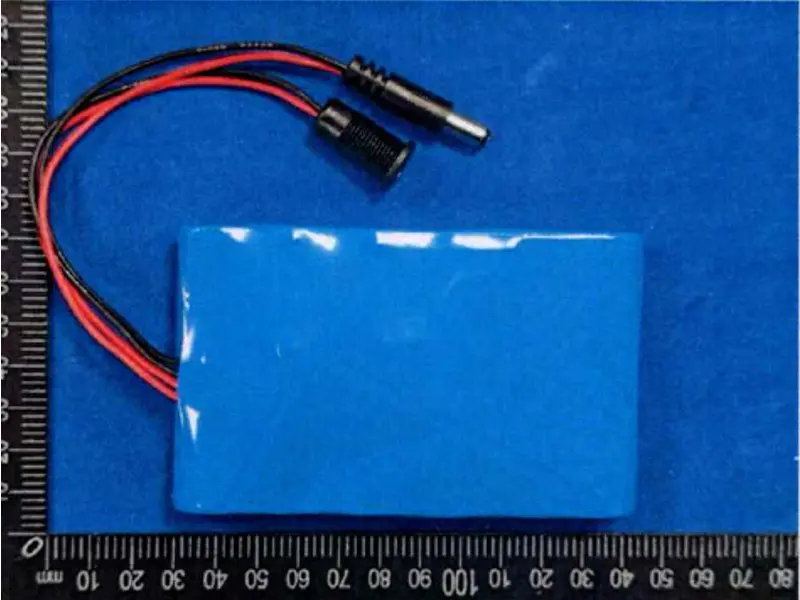

L'immagine dell'applicazione illustra una direzione di utilizzo dell'attrezzatura portatile a lunga autonomia per sessioni sul campo lontano da un caricabatterie. L'immagine campione testata mostra la forma del pacchetto di riferimento, la disposizione dei cavi e il connettore utilizzati nei file di test di supporto.

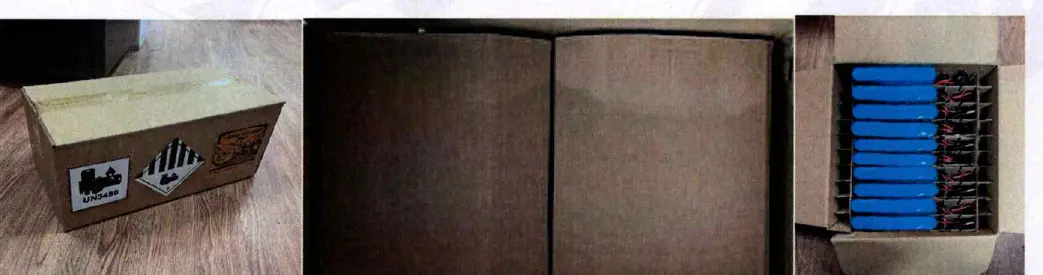

Riferimento all'imballaggio testato

Riferimento di imballaggio testato per la configurazione di trasporto documentata.

Documentazione di test e trasporto

Il pacchetto da 66,6 Wh testato è supportato dagli esatti file di test e trasporto presentati in anteprima di seguito. È possibile fornire documenti completi per la revisione del progetto o la conferma dell'ordine.

Applicabilità del documento: questi record si applicano alla configurazione testata e alle condizioni di trasporto/imballaggio documentate. L'applicabilità deve essere riconfermata se la configurazione della batteria o della spedizione cambia.

Domande frequenti rapide

Perchè scegliere la configurazione da 6000mAh?

Raddoppia la capacità nominale e l'energia a 6000 mAh/66,6 Wh e aumenta la scarica continua massima a 6 A, ma richiede anche più spazio di installazione e aggiunge massa.

6A è un valore di corrente di picco?

No. La configurazione testata indica 6000 mA come corrente di carica continua massima e 6000 mA come corrente di scarica continua massima. Non viene rivendicato un valore di corrente di picco più elevato.

Può sostituire la versione da 3000mAh nello stesso compartimento?

Non automaticamente. La dimensione di riferimento testata è 110,6 × 67,7 × 19,2 mm rispetto a 69,6 × 55,2 × 19,2 mm della versione compatta.

Quale documentazione è disponibile?

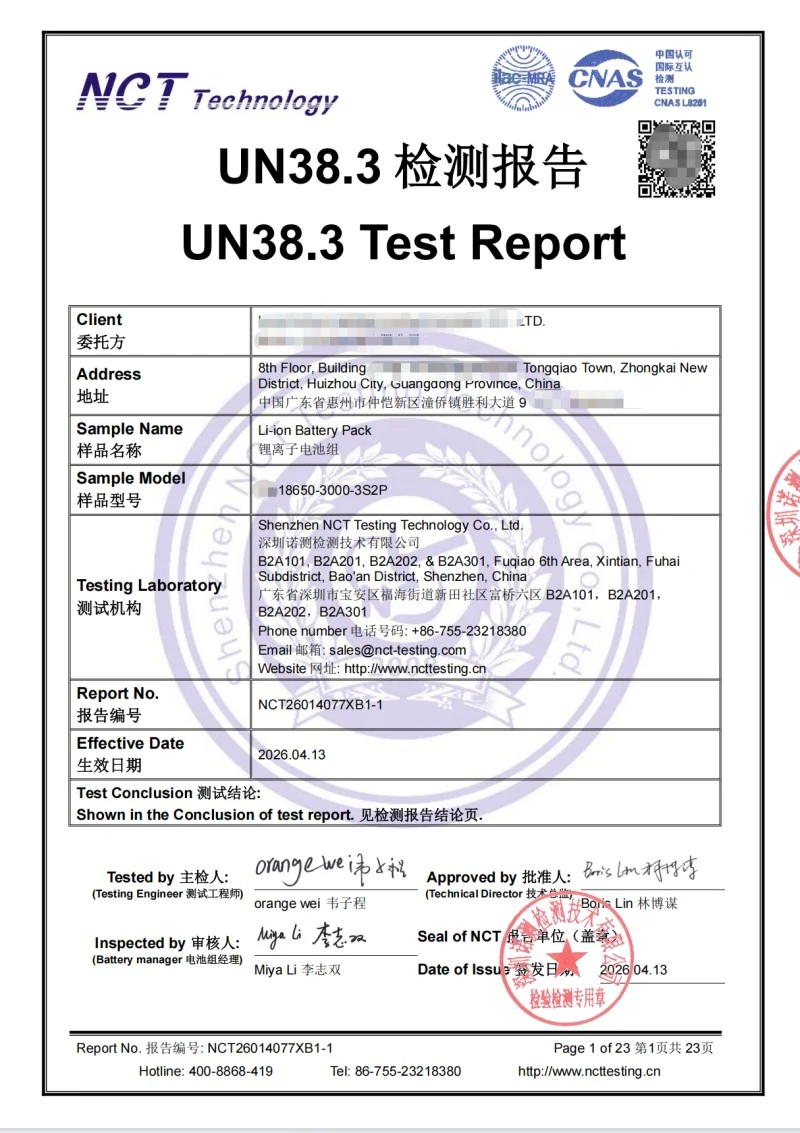

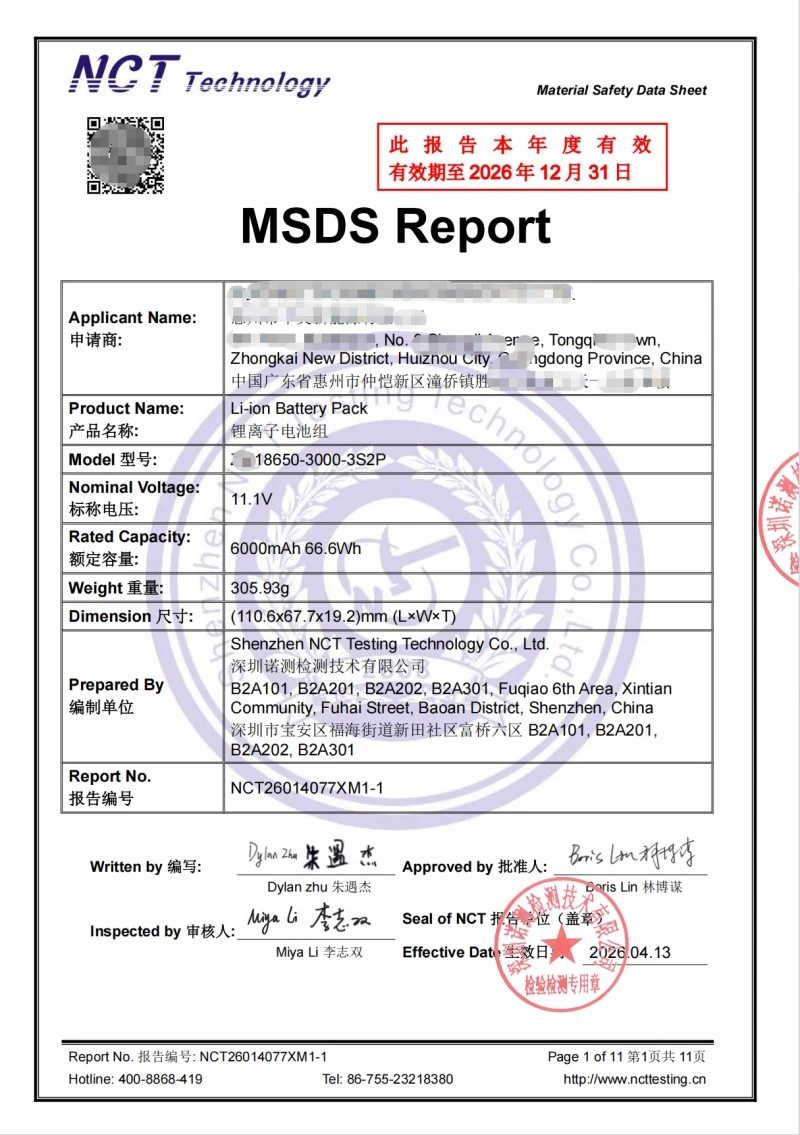

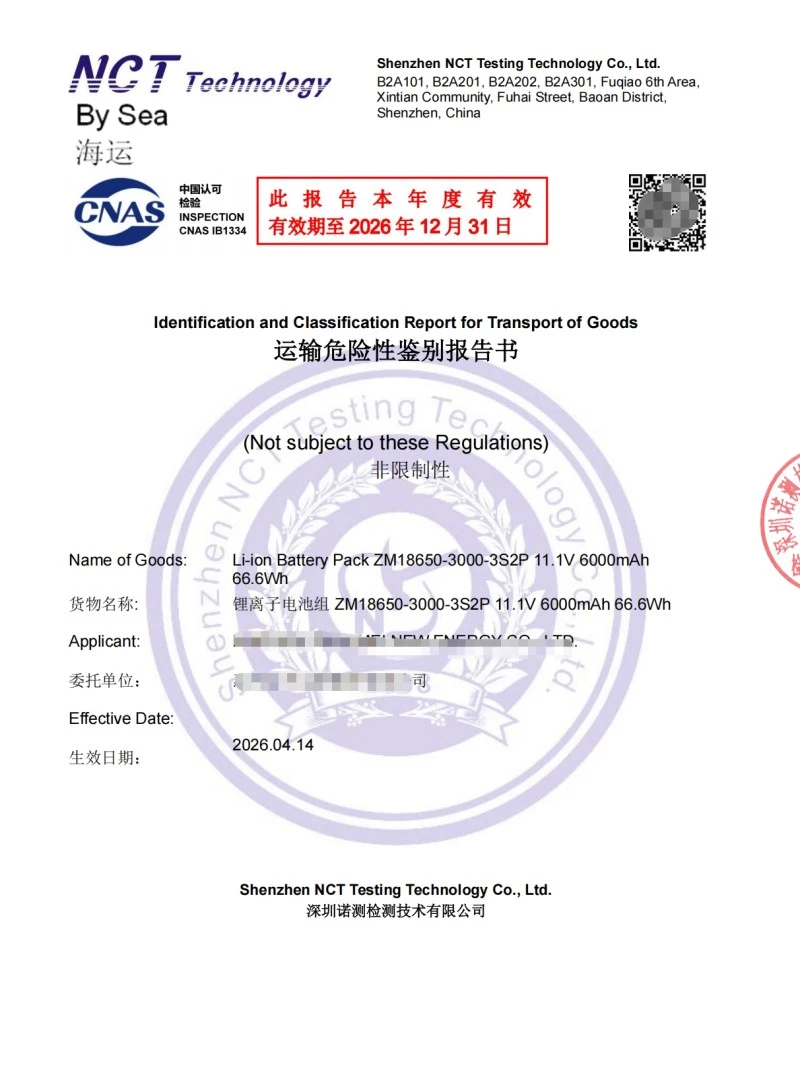

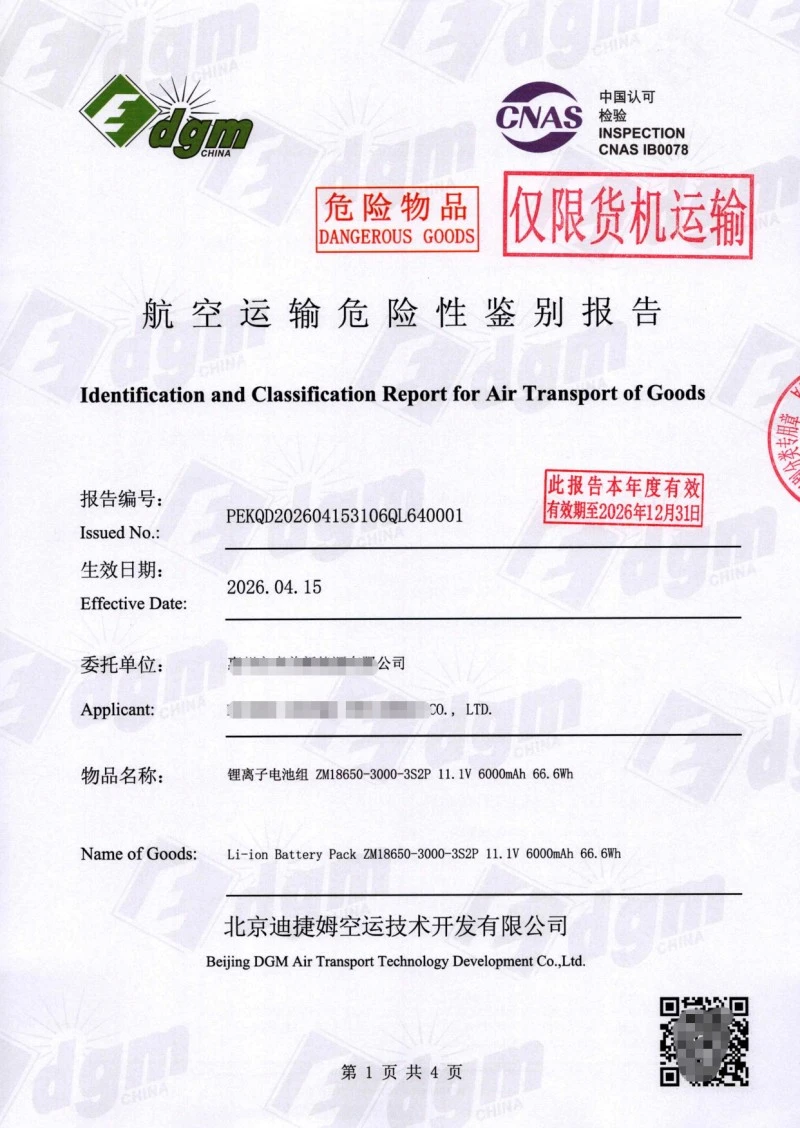

Per la configurazione testata del pacco batteria da 11,1 V 6000 mAh sono disponibili i registri UN38.3, MSDS, trasporto marittimo, trasporto aereo e test di imballaggio.

È possibile modificare il connettore e il cavo?

Per un pacco batteria personalizzato, il tipo di connettore, la polarità, la lunghezza del cavo e la direzione di uscita devono essere confermati rispetto al dispositivo finale.

Informazioni da confermare prima dell'integrazione finale

· Dispositivo/applicazione e tensione operativa

· Corrente normale e corrente di avvio/transitoria

· Tempo di esecuzione richiesto

· Spazio disponibile nella batteria e limite di peso

· Uscita del caricabatterie e metodo di ricarica

· Foto/tipo di connettore, polarità e lunghezza del cavo
