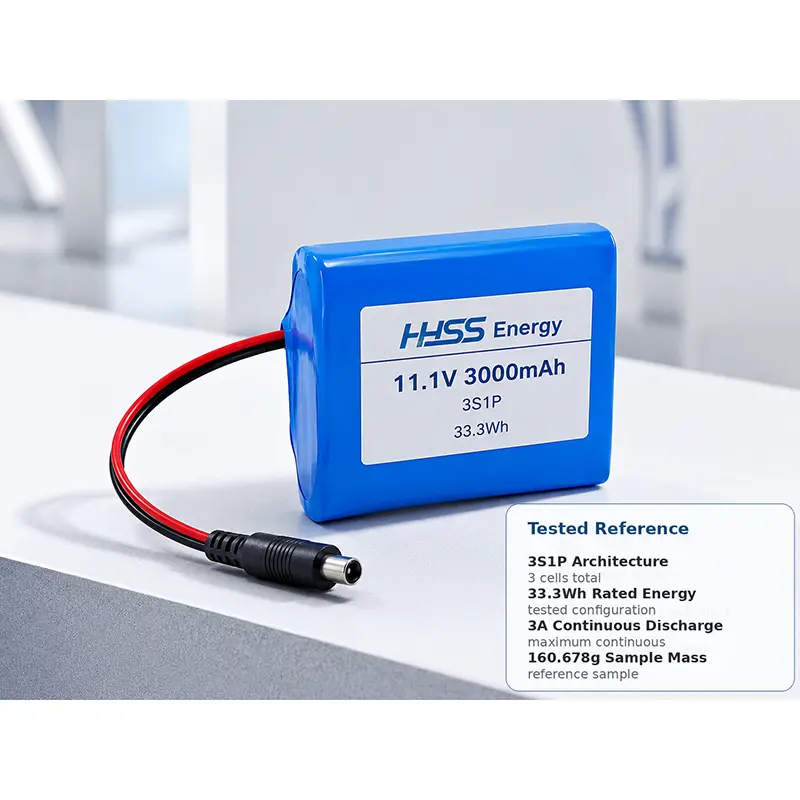

Pacco batteria da 11,1 V 3000 mAh

Il pacco batteria da 11,1 V 3000 mAh del fornitore HSS Energy utilizza tre celle cilindriche 18650-3000 in una configurazione 3S1P testata per fornire una tensione nominale di 11,1 V, 3000 mAh e 33,3 Wh per apparecchiature portatili compatte. La configurazione di riferimento elenca una tensione di carica limitata di 12,6 V, interruzione di scarica di 9,0 V e carica e scarica continua massima fino a 3 A; i dettagli del connettore e del cavo rimangono specifici del dispositivo.

Specifiche tecniche

Nota sulle specifiche: i valori sopra indicati si applicano alla configurazione di riferimento testata. Le modifiche alla cella, al design della protezione, al connettore, al cavo o alla struttura del pacco richiedono una nuova integrazione e revisione della documentazione.

Design compatto per spazi ristretti della batteria

Progettata come una batteria da 11,1 V 3000 mAh, questa configurazione compatta dà priorità allo spazio e alla massa della batteria rispetto alla massima autonomia. Il suo involucro testato più piccolo è il motivo principale per sceglierlo rispetto all'alternativa da 6000 mAh.

Quale configurazione da 11,1 V è adatta al tuo dispositivo?

Vestibilità, ricarica e integrazione

Adattamento meccanico prima della capacità

L'involucro testato da 69,6 × 55,2 × 19,2 mm mantiene questa configurazione focalizzata sull'efficienza dello spazio piuttosto che sulla massima energia immagazzinata. Può lasciare più spazio interno per componenti elettronici, display, sensori o funzionalità dell'involucro, ma l'installazione finita necessita comunque di spazio per l'isolamento, l'uscita del cavo, il corpo del connettore e il raggio di curvatura del cavo.

Quando un dispositivo necessita della stessa piattaforma di tensione a tre serie ma non può accettare un layout di celle parallele più ampio, una batteria agli ioni di litio 3S da 3000 mAh fornisce un pratico punto di partenza meccanico. Il compartimento finale deve ancora essere controllato con l'orientamento reale del connettore, l'uscita del cavo e il raggio di curvatura del cavo piuttosto che con le sole dimensioni della batteria.

Adattamento elettrico e caricabatterie

La compatibilità di ricarica deve seguire i limiti elettrici testati: tensione di carica limitata di 12,6 V, corrente di carica standard di 600 mA, corrente di carica continua massima fino a 3 A, corrente di carica finale di 60 mA e interruzione di scarica di 9,0 V. Il caricabatterie, il circuito di protezione e il comportamento a bassa tensione del dispositivo devono funzionare come un unico sistema.

La corrispondenza del carico è altrettanto importante. Negli strumenti portatili e nelle apparecchiature di controllo portatili, una batteria 18650 da 3000 mAh può funzionare bene quando il carico normale e la domanda transitoria breve rimangono all'interno della finestra di corrente convalidata. Motori, riscaldatori o una corrente di avvio più elevata potrebbero richiedere una diversa configurazione della cella o della protezione.

Runtime, applicazione e compromesso

La direzione applicativa più chiara è quella dell'elettronica portatile compatta: dispositivi di monitoraggio, strumenti portatili, terminali di controllo portatili e prodotti simili in cui la massa della batteria influisce sull'usabilità. Una batteria agli ioni di litio da 11,1 V 3000 mAh è più potente quando mantenere il dispositivo più piccolo è più importante che estendere l'autonomia con un percorso cellulare parallelo aggiuntivo.

Il runtime rimane il compromesso. Con un'energia nominale di 33,3 Wh, il pacchetto immagazzina la metà dell'energia dell'alternativa da 6000 mAh, quindi il tempo di funzionamento dovrebbe essere controllato rispetto al ciclo di lavoro, all'uso dello schermo, al carico del sensore, ai moduli di comunicazione e ai periodi di standby. Per gli acquirenti che valutano una batteria agli ioni di litio da 11,1 V 3 Ah, questo compromesso può comunque essere interessante quando un layout 3S1P più piccolo aiuta a mantenere la custodia compatta e lascia più spazio interno per il resto del dispositivo.

Decisione finale sull'integrazione

Se il dispositivo può accettare comodamente il pacchetto più grande da 110,6 × 67,7 × 19,2 mm, l'opzione con maggiore capacità può fornire un margine di autonomia migliore. Per il pacco batteria da 11,1 V 3000 mAh, le dimensioni minime e la massa rimangono i motivi principali per scegliere la configurazione testata 69,6 × 55,2 × 19,2 mm.

Applicazione e riferimento fisico

Applicabilità dell'immagine

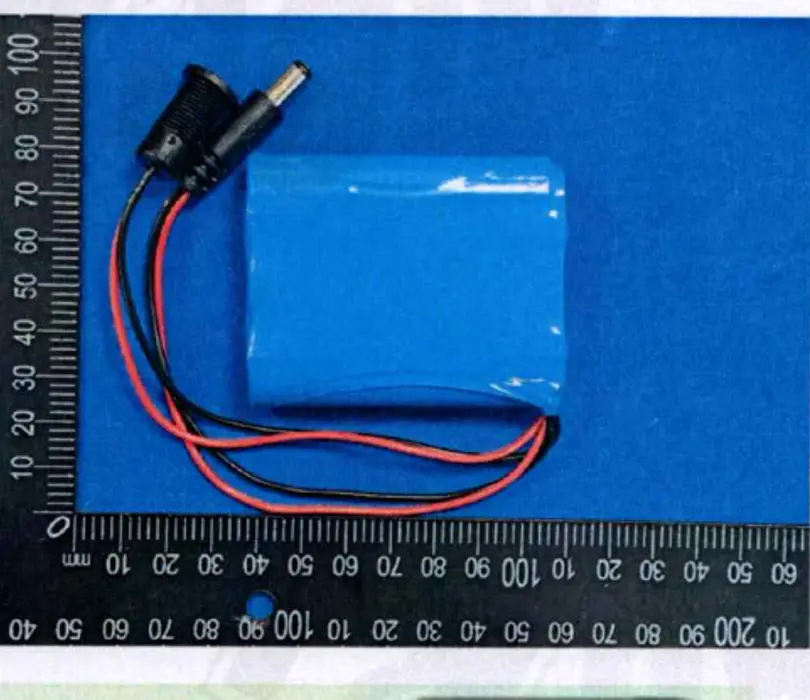

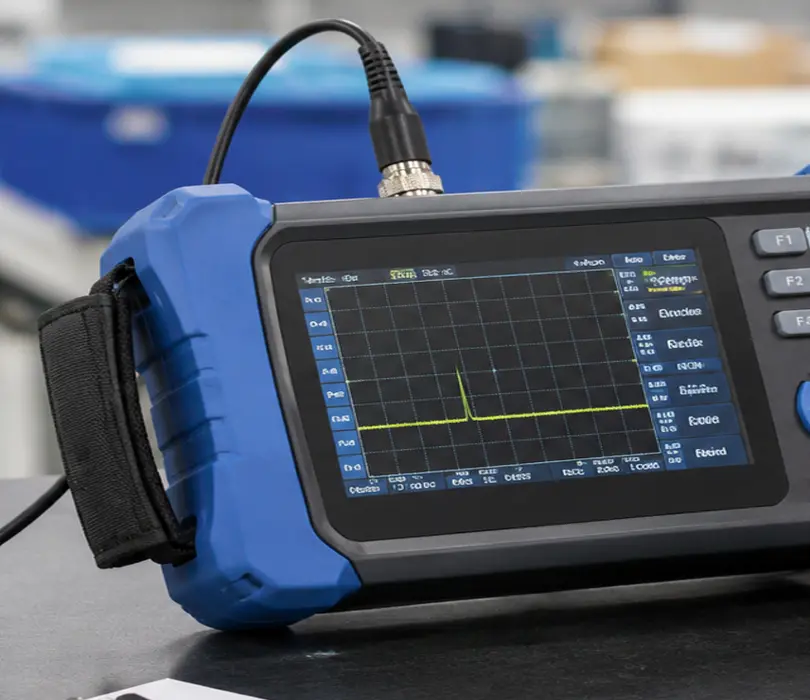

L'immagine dell'applicazione illustra una direzione d'uso compatta del pacchetto 18650 per apparecchiature portatili. L'immagine campione testata mostra la forma del pacchetto di riferimento, la disposizione dei cavi e il connettore utilizzati nei file di test di supporto.

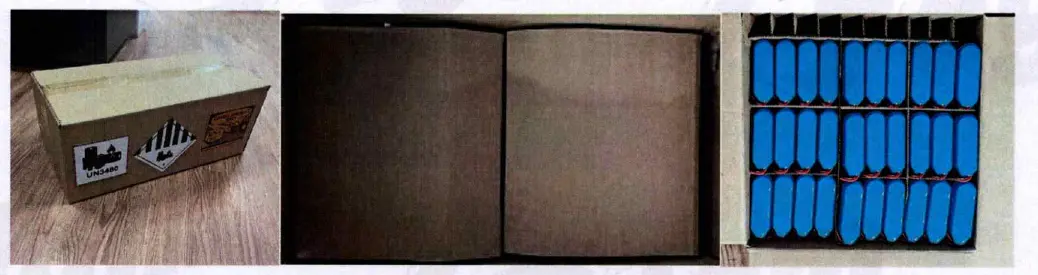

Riferimento all'imballaggio testato

Riferimento di imballaggio testato per la configurazione di trasporto documentata.

Documentazione di test e trasporto

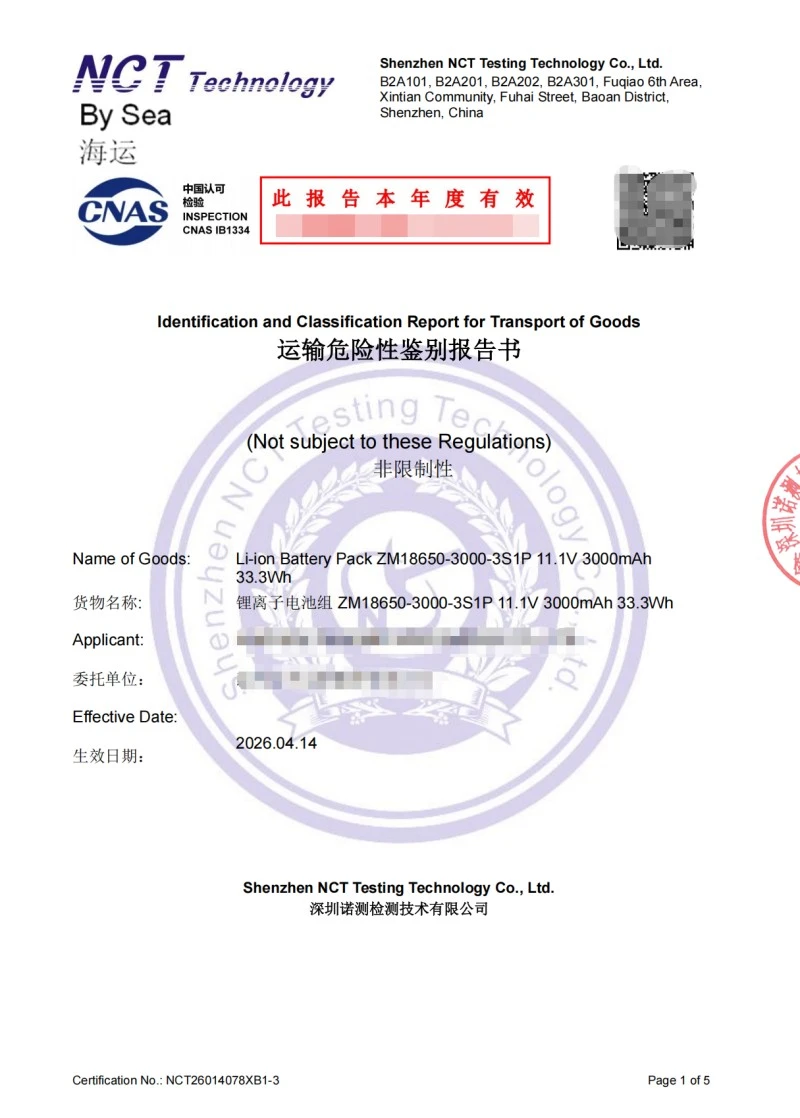

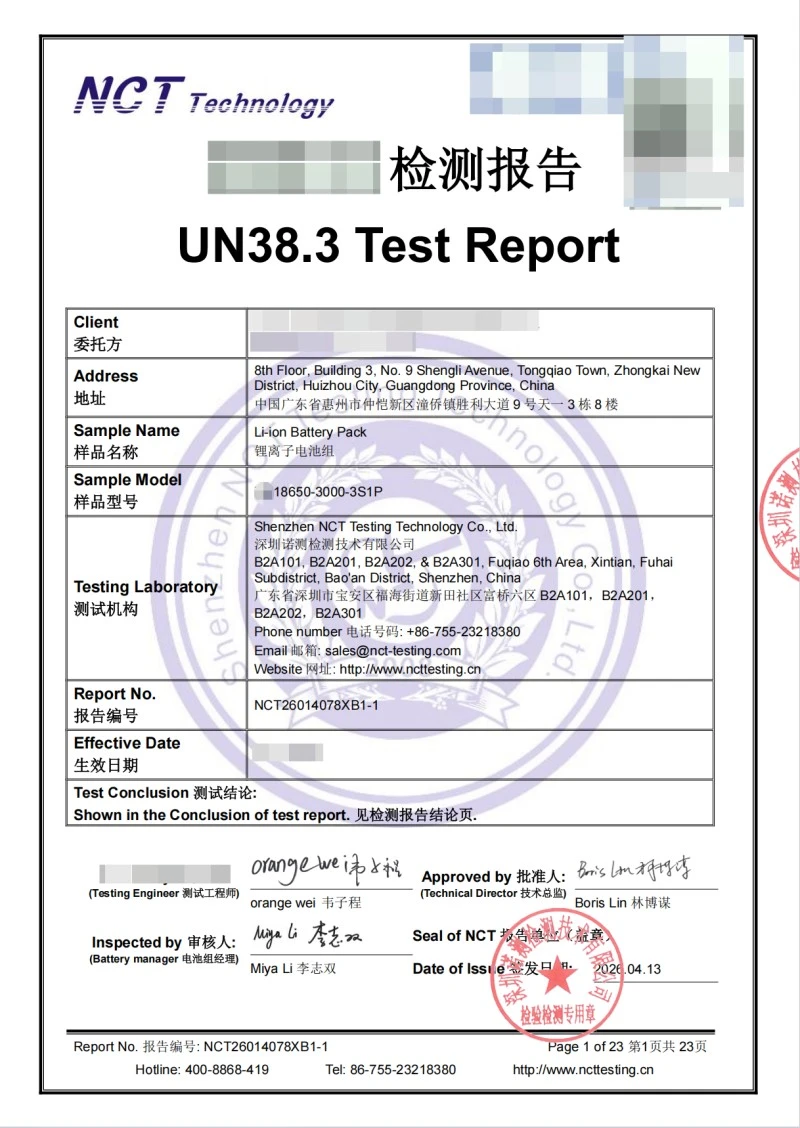

Il pacchetto da 33,3 Wh testato è supportato dagli esatti file di test e trasporto presentati in anteprima di seguito. È possibile fornire documenti completi per la revisione del progetto o la conferma dell'ordine.

Applicabilità del documento: questi record si applicano alla configurazione testata e alle condizioni di trasporto/imballaggio documentate. L'applicabilità deve essere riconfermata se la configurazione della batteria o della spedizione cambia.

Domande frequenti rapide

È una batteria da 12 V?

È un pacco agli ioni di litio a tre serie da 11,1 V nominali. La configurazione testata prevede una tensione di carica limitata di 12,6 V e un'interruzione di scarica di 9,0 V.

Cosa significa la classificazione 3A?

La configurazione testata indica 3000 mA come corrente di carica continua massima e 3000 mA come corrente di scarica continua massima. Qui non viene rivendicato un valore di corrente di picco più elevato.

È possibile modificare il connettore e il cavo?

Per un pacco batteria personalizzato, il tipo di connettore, la polarità, la lunghezza del cavo e la direzione di uscita devono essere confermati rispetto al dispositivo finale.

Quale documentazione è disponibile?

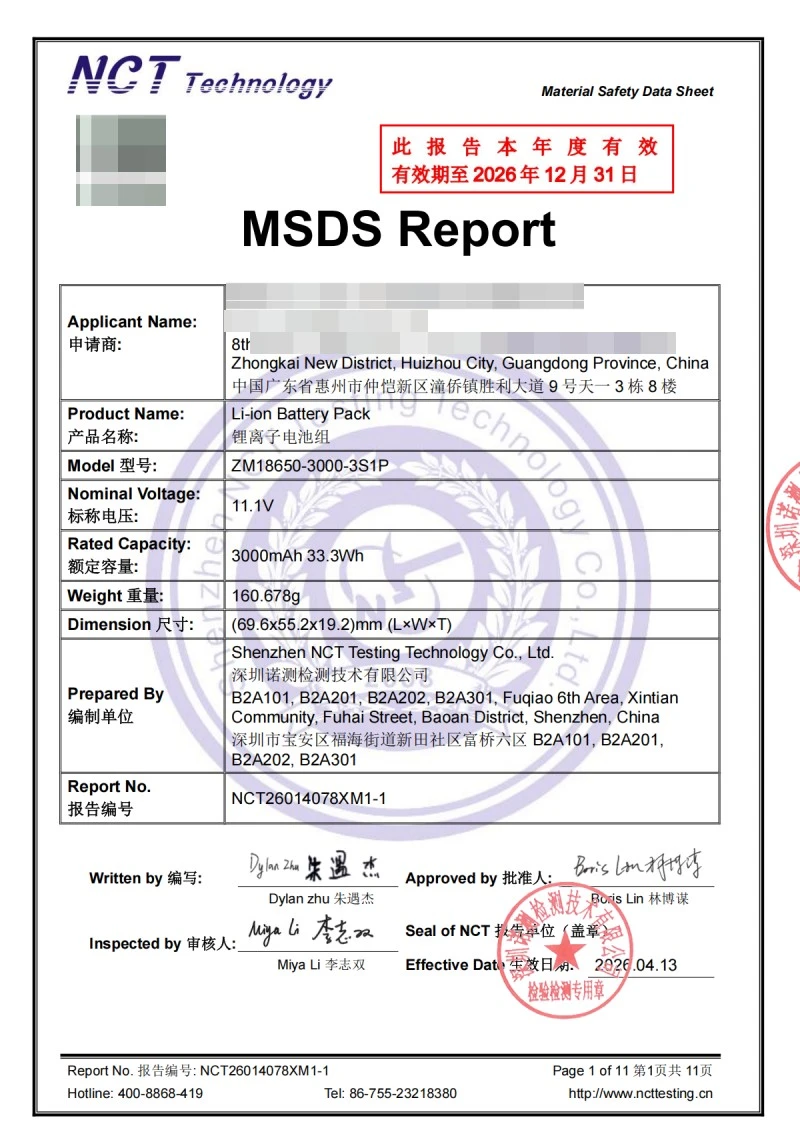

Per la configurazione testata del pacco batteria da 11,1 V 3000 mAh sono disponibili i record UN38.3, MSDS, trasporto marittimo, trasporto aereo e test di imballaggio.

Quando è più adatta la versione da 6000mAh?

Scegli la configurazione 3S2P da 6000 mAh quando una maggiore autonomia, 66,6 Wh di energia e fino a 6 A di scarica continua contano più delle dimensioni e della massa minime della batteria e il dispositivo può accettare il pacco più grande da 110,6 × 67,7 × 19,2 mm.

Informazioni da confermare prima dell'integrazione finale

· Dispositivo/applicazione e tensione operativa

· Corrente normale e corrente di avvio/transitoria

· Tempo di esecuzione richiesto

· Spazio disponibile nella batteria e limite di peso

· Uscita del caricabatterie e metodo di ricarica

· Foto/tipo di connettore, polarità e lunghezza del cavo
