Per l'approvvigionamento OEM, la fabbrica HSS Energy costruisce il pacco batteria da 7,4 V 5000 mAh in due forme veramente diverse. i clienti possono scegliere un pacchetto 18650 2S2P più corto e squadrato o un pacchetto 21700 2S1P più sottile e lungo. Entrambi utilizzano celle NCM e forniscono la stessa tensione e capacità nominali, quindi l'opzione migliore di solito dipende dallo spazio all'interno dell'apparecchiatura. Prima del campionamento, abbiniamo il layout, l'uscita del cavo e il connettore al disegno del cliente anziché considerare le due versioni come intercambiabili.
Il pacco batteria da 7,4 V 5000 mAh offre ai clienti del progetto dei fornitori di energia HSS una scelta semplice e anticipata: più larghezza o più lunghezza. La build 18650 misura circa 38 x 38 x 67 mm, mentre la build 21700 misura circa 45 x 22 x 72 mm ed è leggermente più leggera. Questa differenza è spesso più utile di un lungo elenco di funzionalità. Una volta noti lo spazio disponibile, la direzione del cavo e il connettore, possiamo definire la costruzione e preparare le specifiche del campione.

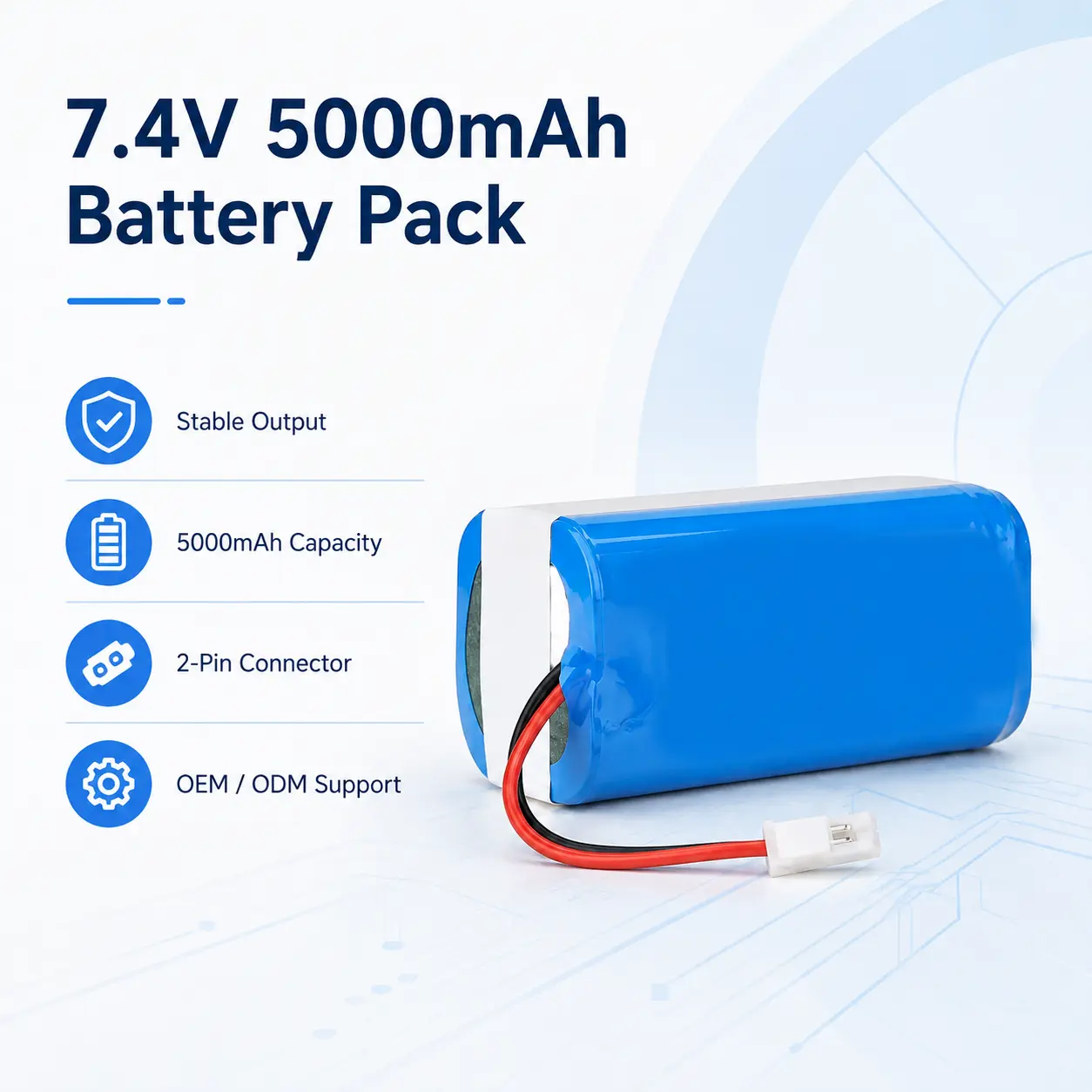

Foto del prodotto fornito: confezione rappresentativa termoretraibile. Layout delle celle, dimensioni, connettore e cablaggio seguono la configurazione di progetto approvata.
Scelta rapida: 18650 o 21700?
Opzione
ca. Dimensioni/Peso
Sceglilo quando
18650 celle, 2S2P
38 x 38 x 67 mm/0,20 kg
L'alloggiamento della batteria è più corto e ha spazio per un pacco più squadrato.
21700 celle, 2S1P
45 x 22 x 72 mm/0,18 kg
Lo spazio è stretto, ma è disponibile un po' più di lunghezza.
Specifiche chiave
Articolo
Specifica
Nome del prodotto
Pacco batteria da 7,4 V 5000 mAh
Marca
Energia HSS
Tensione nominale
7,4 V
Capacità nominale
5000mAh (5Ah)
Capacità nominale minima
4950 mAh (4,95 Ah)
Energia nominale
ca. 37Wh, calcolato da 7,4V x 5Ah
Chimica
NCM
Opzioni cella
Celle 18650 da 2500 mAh o celle 21700 da 5000 mAh
Opzioni di configurazione
18650: 2S2P; 21700: 2S1P
Materiale dell'alloggiamento
Pellicola termoretraibile
Corrente di carica massima
5A; Si consiglia la ricarica a 0,5°C
Massima scarica continua
15A; Valutazione BMS 15A
Tensione di interruzione della carica
Massimo 8,4 V
Tensione di interruzione della scarica
minimo 5,2 V; Consigliato 6V
Ciclo di vita
>500 cicli con più dell'80% della capacità iniziale della cella mantenuta
18650 2S2P Dimensioni/Peso
ca. 38 x 38 x 67 mm/0,20 kg
21700 2S1P Dimensioni/Peso
ca. 45 x 22 x 72 mm/0,18 kg
Opzioni del connettore
JST, DC5521 o un'altra interfaccia approvata
Certificazione/Documenti di trasporto
Da confermare per la configurazione e la destinazione ordinata
1. Stessa capacità, ingombro diverso
Quattro celle da 2500 mAh costituiscono la versione 18650, mentre due celle da 5000 mAh costituiscono la versione 21700. Una batteria 21700 da 5000 mAh può risparmiare larghezza e un po' di peso; l'alternativa a quattro celle utilizza una lunghezza complessiva inferiore. Nessuno dei due è un aggiornamento rispetto all'altro. Il disegno dell'apparecchiatura decide quale forma è più facile da installare e fissare.
2. Cosa significa 5Ah nell'apparecchiatura
Una batteria agli ioni di litio 2S 5000mAh immagazzina circa 37 Wh a valori nominali. L'autonomia effettiva è meglio stimata in base al consumo energetico e al ciclo di lavoro abituali del dispositivo, non solo in base alla capacità. Brevi picchi, corrente di avvio e tempo trascorso a pieno carico possono modificare il risultato, quindi queste cifre sono utili quando si esamina un nuovo progetto.
Illustrazione di marketing, non un record di prova. Lo stile del connettore e la costruzione visibile sono rappresentativi; la configurazione approvata controlla la produzione.
3. Idoneità dell'applicazione prima delle richieste di compatibilità
La grafica dell'applicazione fornita punta a dispositivi medici, apparecchiature di bellezza, massaggiatori e strumenti portatili. La batteria al litio di uno strumento portatile viene comunque selezionata in base ai numeri, non all'etichetta dell'applicazione. Controllare innanzitutto la corrente normale e di picco, lo spazio disponibile, la polarità del connettore, il percorso dei cavi e il metodo di ricarica. Questi gruppi di applicazioni rappresentano indicazioni di valutazione sensate, ma non costituiscono dichiarazioni di compatibilità generale.

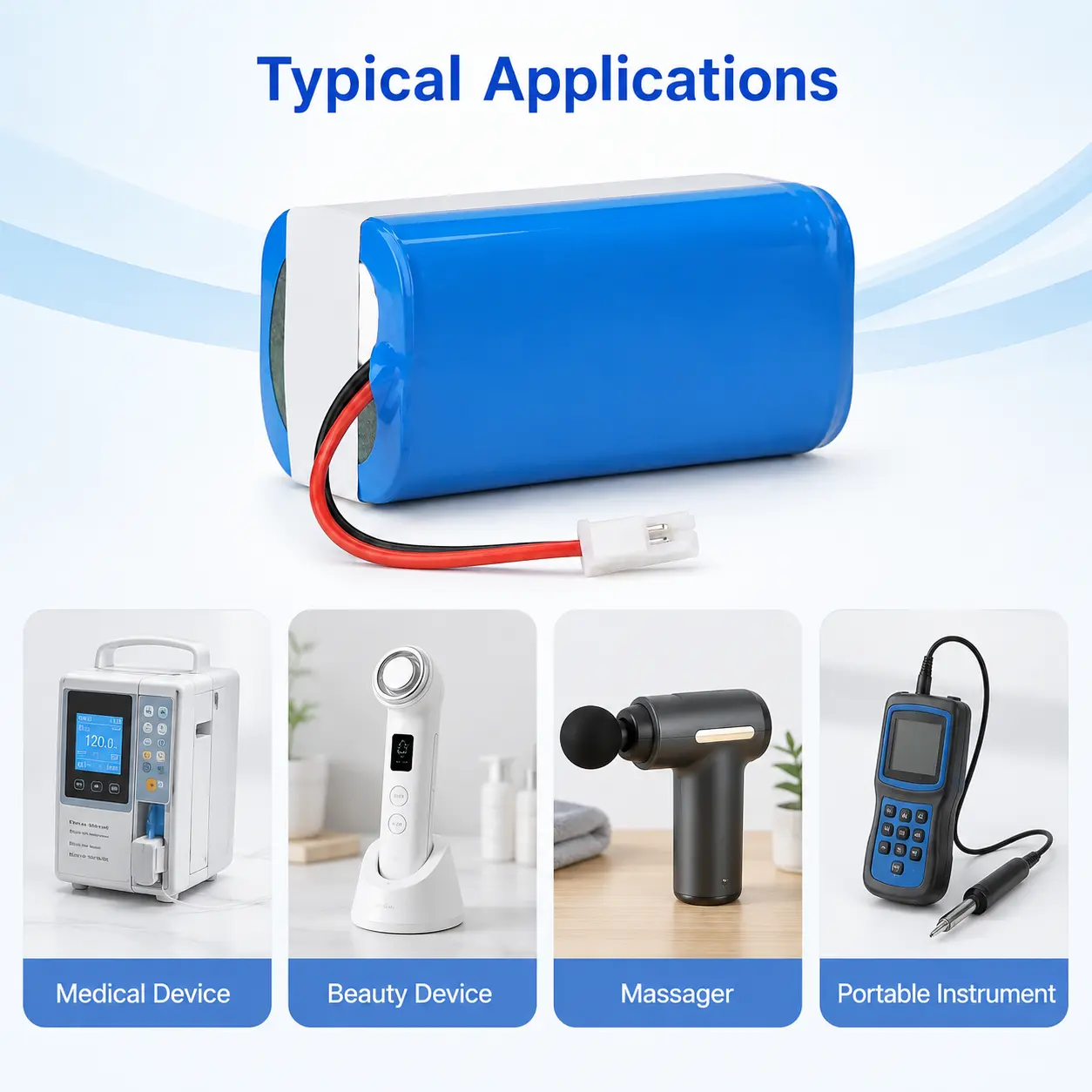

Solo illustrazione dell'applicazione concettuale. Queste sono indicazioni di valutazione, compatibilità non confermata o casi di clienti verificati.
4. Caricatore e partita di interruzione
Questo è un pacchetto 2S, quindi il caricabatterie deve soddisfare il limite superiore indicato di 8,4 V. La scheda prodotto elenca una corrente di carica massima di 2 A e consiglia la ricarica a 0,5 C. Un pacco batteria NCM da 7,4 V necessita inoltre che l'apparecchiatura e il caricabatterie concordino sul comportamento a bassa tensione. Confermare tempestivamente tali limiti è un piccolo passo che previene molti problemi nella fase del campione.
5. Mantieni gli ordini ripetuti sulla stessa build
Una batteria al litio 18650 2S2P e la versione 21700 non dovrebbero mai condividere una descrizione dell'ordine incompleta. Registriamo il formato della cella, il layout, il codice prodotto del connettore, la polarità, la sezione del filo, la lunghezza del cavo, l'uscita del cavo, l'etichetta e l'imballaggio nelle specifiche approvate. Tale documento diventa il riferimento pratico per la campionatura e la ripetizione della produzione.

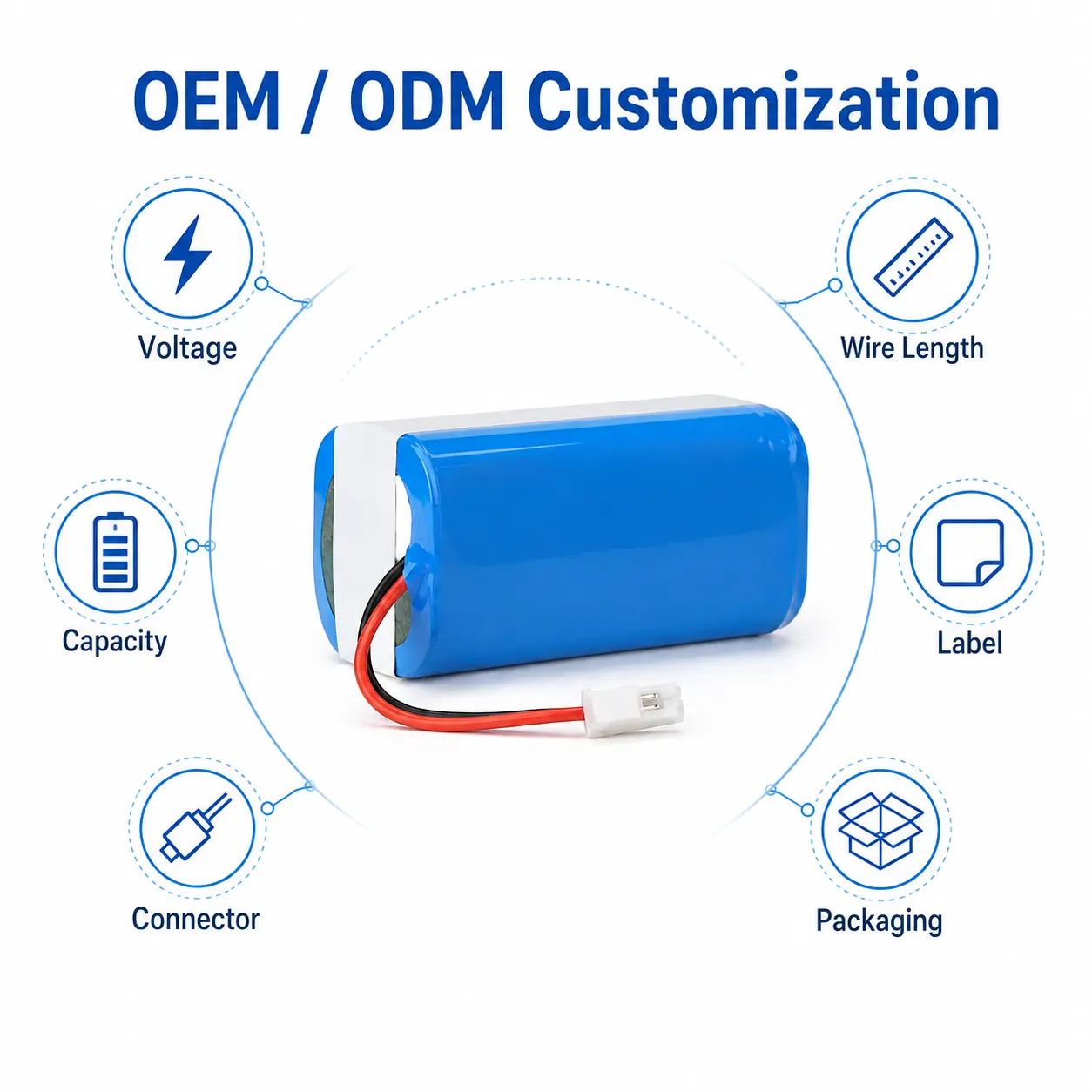

Illustrazione marketing delle categorie di personalizzazione disponibili. Ogni modifica rimane soggetta a revisione tecnica e alle specifiche dell'ordine approvate.
6. Rilascio di qualità per due possibili costruzioni
Il registro dell'ispezione deve identificare la costruzione ordinata, non solo il nome del prodotto. Il modello della cella, il layout, la tensione, la capacità, la resistenza interna, la classificazione BMS, il cablaggio, il connettore, le dimensioni, il peso e l'aspetto vengono controllati rispetto al piano approvato. Xiamen HSS Energy Technology Co., Ltd è stata fondata nel 2023. I suoi partner principali portano più di dieci anni di esperienza nel settore delle batterie e molteplici basi di produzione in Cina forniscono circa 12.000 metri quadrati di spazio produttivo.

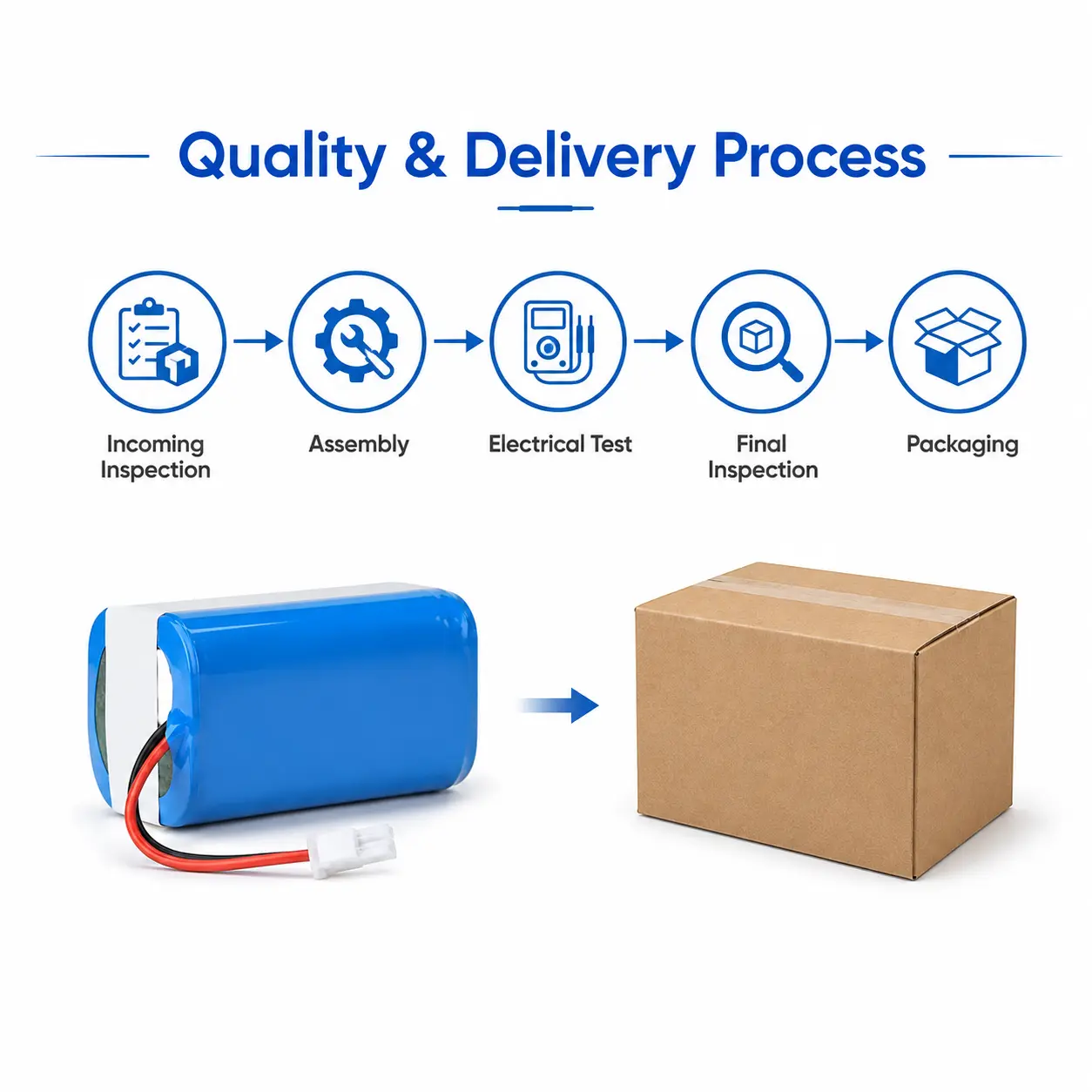

Illustrazione del processo, non un record batch. Gli articoli e gli imballaggi effettivi per l'ispezione seguono il piano e l'ordine di qualità confermati.
Domande frequenti
Quali configurazioni di celle sono disponibili?
Il pacchetto NCM può utilizzare celle 18650 da 2500 mAh in 2S2P o 21700 celle da 5000 mAh in 2S1P.
Le due opzioni hanno le stesse dimensioni?
No. La versione 18650 2S2P misura circa 38 x 38 x 67 mm e pesa 0,20 kg. La versione 21700 2S1P misura circa 45 x 22 x 72 mm e pesa 0,18 kg.
Come dovrebbe essere stimato il tempo di esecuzione?
Utilizzare l'assorbimento di potenza, la domanda di picco e il ciclo di lavoro consueti dell'apparecchiatura. L'energia nominale calcolata è di circa 37 Wh, ma l'autonomia effettiva dipende dal carico e dalle condizioni operative.
Quale caricabatterie è necessario?
Utilizzare un caricabatterie adatto a un pacchetto 2S NCM e ai limiti indicati nelle specifiche approvate. La corrente di carica massima indicata è 2 A, con una ricarica consigliata di 0,5 C.
È possibile selezionare il connettore per l'apparecchiatura?
SÌ. JST e DC5521 sono elencati come opzioni e un altro connettore può essere valutato dopo aver confermato il lato di accoppiamento, la polarità, la sezione del filo e la lunghezza del cavo.
Richiedi un preventivo di progetto
Per il pacco batteria da 7,4 V 5000 mAh, inviare a HSS Energy il carico dell'apparecchiatura, l'autonomia prevista, il disegno dello spazio della batteria, il connettore, il caricabatterie, la destinazione e la quantità. Esamineremo l'interfaccia elettrica e meccanica e prepareremo una specifica di campionamento e un preventivo specifici per il progetto.
